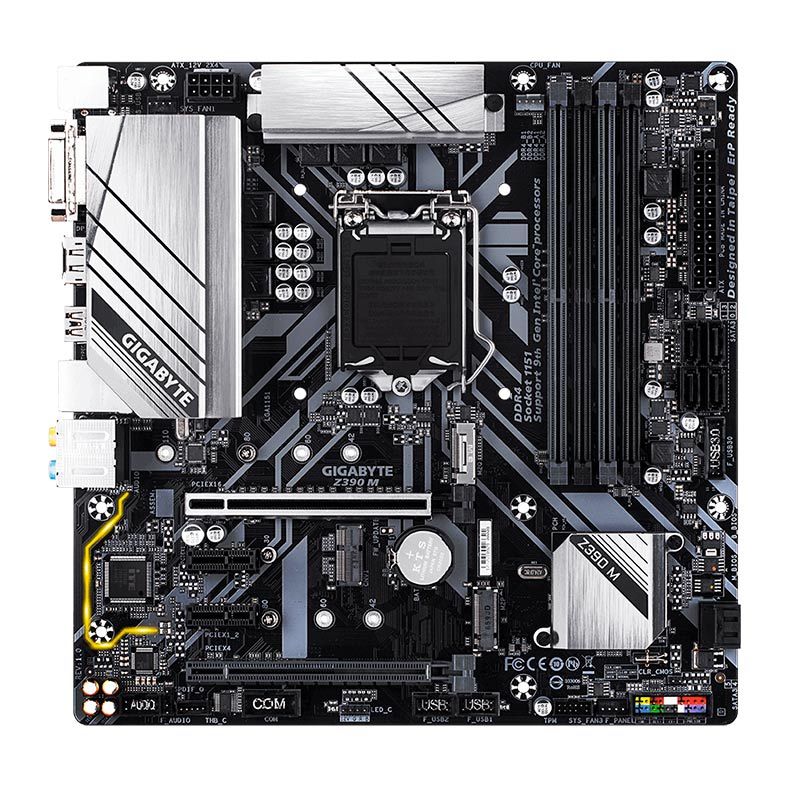

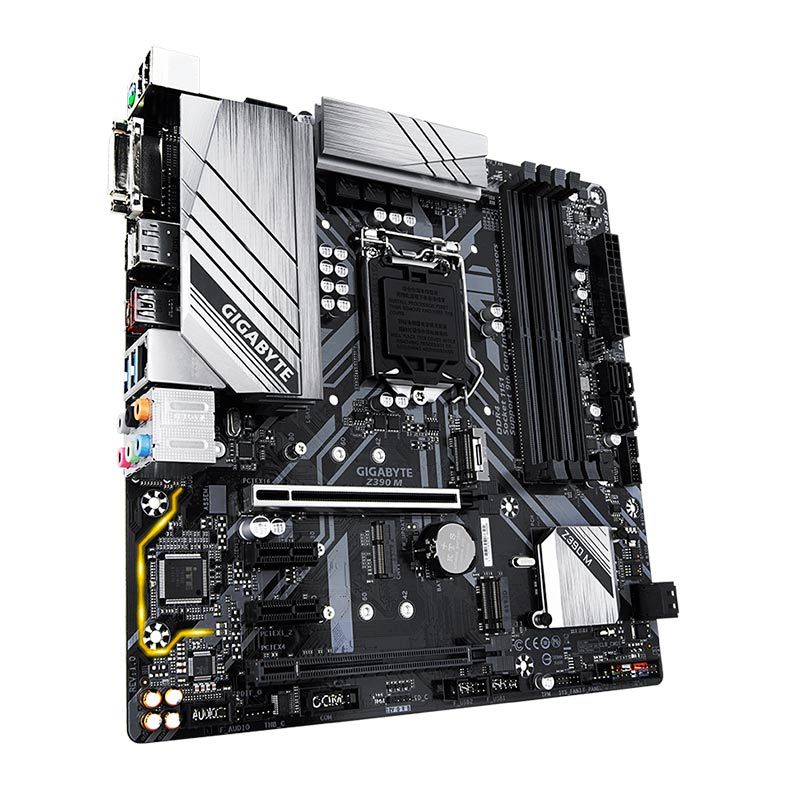

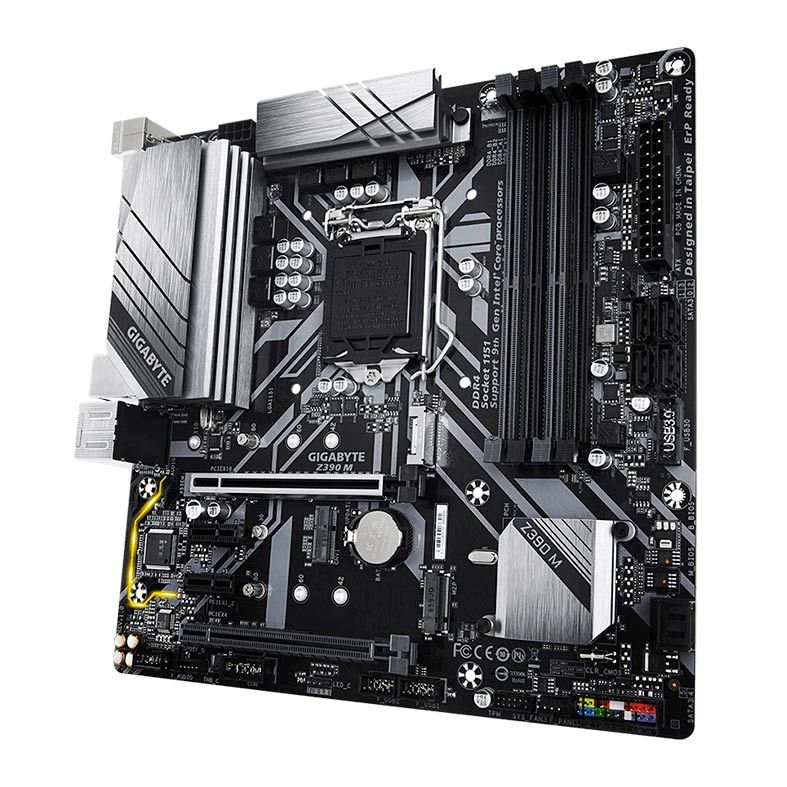

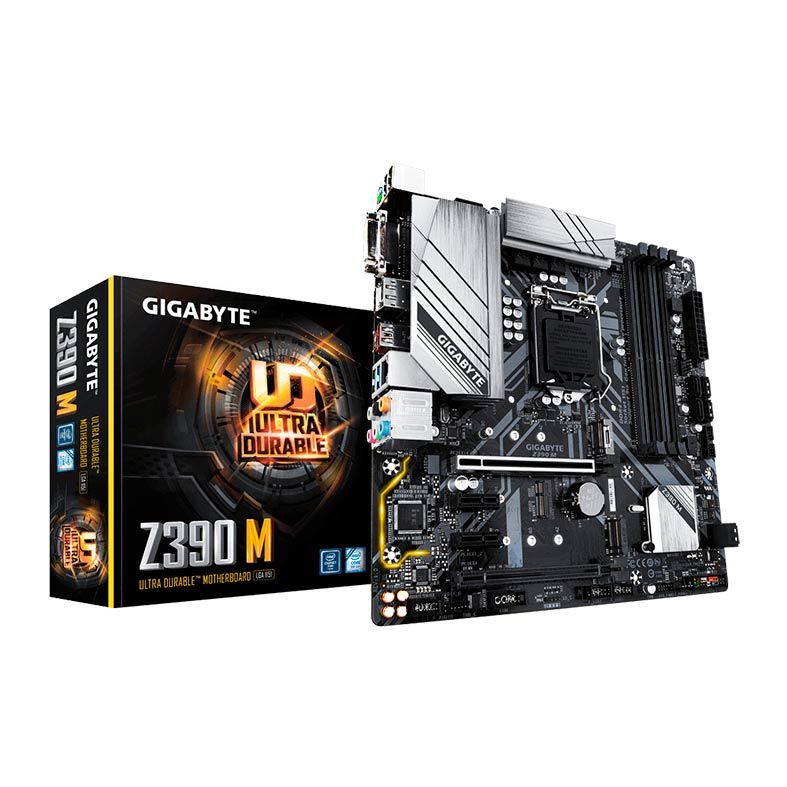

Placa Mae Gigabyte Z390 M DDR4 Socket LGA1151 Chipset Intel Z390

Especificações

Marca
Gigabyte

Modelo
Z390 M DDR4

CPU
Intel ® Core ™ i9 de 9ª e 8ª geração / processadores Intel ® Core ™ i7 / processadores Intel ® Core ™ i5 / processadores Intel ® Core ™ i3 / processadores Intel ® Pentium ® / processadores Intel ® Celeron ® no pacote LGA1151
O cache L3 varia com a CPU

Chipset
Chipset Intel ® Z390 Express

Memória
4 x Soquetes DDR4 DIMM com suporte para até 128 GB (capacidade de 32 GB de DIMM único) de memória do sistema
Arquitetura de memória dual channel
Suporte para DDR4 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 ( OC) / 3333 (OC) / 3300 (OC) / 3200 (OC) / 3000 (OC) / 2800 (OC) / 2666/2400 / módulos de memória 2133 MHz
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 sem buffer ECC (operar em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-ECC sem buffer
Suporte para módulos de memória Extreme Memory Profile (XMP)

Gráficos
Processador gráfico integrado - suporte para gráficos HD Intel ® :
1 x Porta DVI-D, suportando uma resolução máxima de 1920x1200 @ 60 Hz
1 x DisplayPort, com suporte para resolução máxima de 4096x2304 @ 60 Hz
1 x Porta HDMI, suportando uma resolução máxima de 4096x2160 @ 30 Hz
Memória compartilhada máxima de 1 GB
O suporte real pode variar de acordo com a CPU.

Áudio
Codec Realtek ® ALC892
Áudio de alta definição
2/4 / 5.1 / 7.1 canais
Suporte para S / PDIF Out

LAN
Chip Intel ® GbE LAN (10/100/1000 Mbit)

Slots de Expansão
1 x Slot PCI Express x16, executando a x16 (PCIEX16)
1 x Slot PCI Express x16, rodando a x4 (PCIEX4)
2 x Slots PCI Express x1
(todos os slots PCI Express estão em conformidade com o padrão PCI Express 3.0.)
1 x Conector M.2 soquete 1 para um módulo sem fio Intel ® CNVi apenas (CNVI)

Multi-Gráfico
Suporte para tecnologias AMD Quad-GPU CrossFire ™ e AMD CrossFire ™ de 2 vias

Armazenamento
Chipset:
1 x Conector M.2 (soquete 3, chave M, tipo 2242/2260/2280/22110 PCIe x4 / x2 suporte SSD) (M2Q)
1 x Conector M.2 (soquete 3, chave M, tipo 2242/2260/2280 SATA e suporte a SSD PCIe x4 / x2) (M2P)
6 x Conectores SATA 6 Gb / s
Suporte para RAID 0, RAID 1, RAID 5 e RAID 10
Intel ® Optane ™ Memory Ready

USB
Chipset:
1 x Porta USB Type-C ™ no painel traseiro, com suporte para USB 3.1 Gen 1
1 x Porta USB 3.1 Gen 2 Type-A (vermelha) no painel traseiro
4 x Portas USB 3.1 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
6 x Portas USB 2.0 / 1.1 (2 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores internos
1 x Conector de alimentação principal ATX de 24 pinos
1 x Conector de alimentação ATX 12V de 8 pinos
2 x Conectores M.2 soquete 3
6 x Conectores SATA 6 Gb / s
1 x Conector da ventoinha da CPU
3 x Conectores de ventoinha do sistema
1 x Conector de tira LED RGB
1 x Conector do painel frontal
1 x Conector de áudio do painel frontal
1 x Conector USB 3.1 Gen 1
2 x Conectores USB 2.0 / 1.1
1 x Conector S / PDIF Out
1 x Conector de placa adicional Thunderbolt ™
1 x Conector Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S)
1 x Conector de porta serial
1 x Jumper CMOS claro

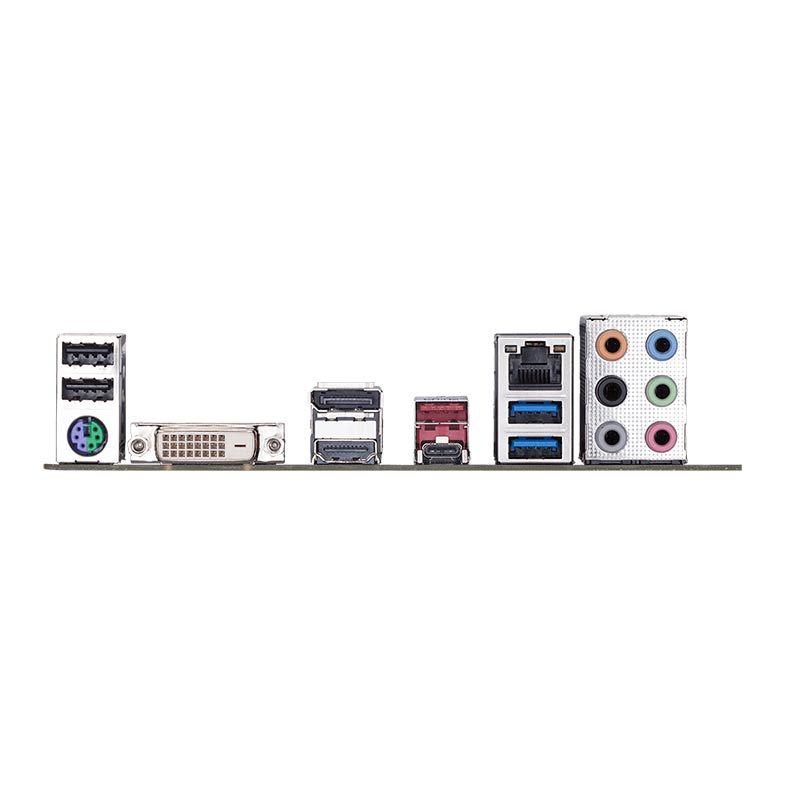

Conectores painel traseiro
1 x Porta de teclado / mouse PS / 2
1 x Porta DVI-D
1 x DisplayPort
1 x Porta HDMI
1 x Porta USB Type-C ™, com suporte para USB 3.1 Gen 1
1 x Porta USB 3.1 Gen 2 Type-A (vermelha)
2 x Portas USB 3.1 Gen 1
2 x Portas USB 2.0 / 1.1
1 x Porta RJ-45
6 x Entradas de áudio

Controlador E/S
Chip controlador de I / O iTE ®

Monitoramento
Detecção de tensão
Detecção de temperatura
Detecção de velocidade da ventoinha
Aviso de superaquecimento
Alerta de falha da ventoinha
Controle de velocidade da ventoinha

Bios
Flash 2 x 128 Mbit
Uso de AMI UEFI BIOS licenciado
Suporte para DualBIOS ™
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Caracteristicas únicas
Suporte para APP Center
3D OSD
@BIOS
LED ambiente
AutoGreen
Cloud Station
EasyTune
Easy RAID
Fast Boot
Game Boost
ON / OFF
Plataforma de carga Gerenciamento de energia
Backup
inteligente Teclado
inteligente TimeLock
inteligente HUD
Smart Survey
Visualizador de informações do sistema
USB Blocker
Suporte para Q-Flash
Suporte para instalação do Xpress

Software
Norton ® Internet Security (versão OEM)
cFosSpeed

Sistema Operacional
Suporte para Windows 10 de 64 bits

Formato
Micro ATX, 24.4 x 24.4 cm
