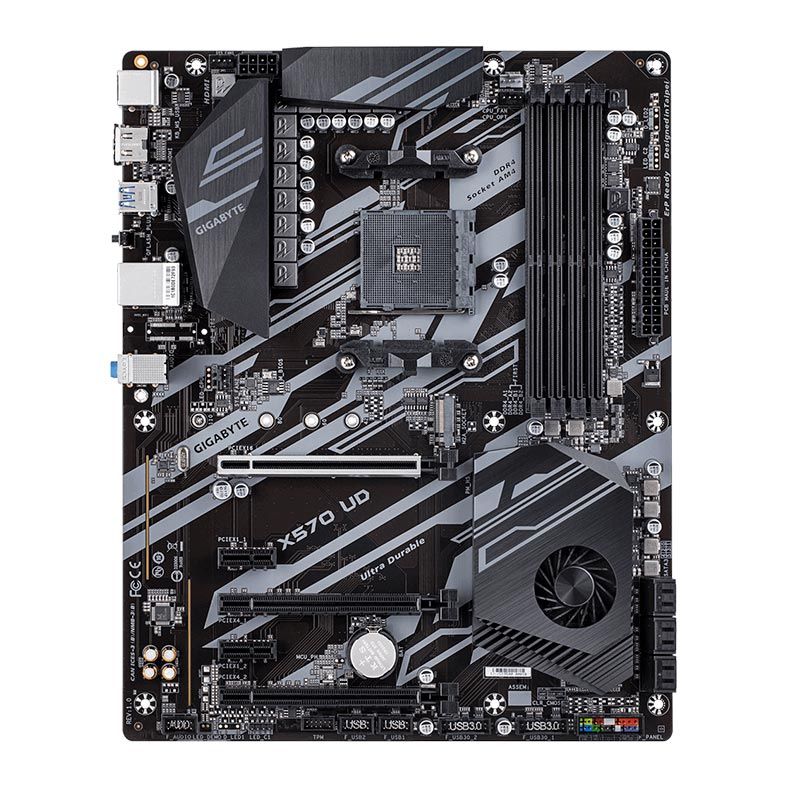

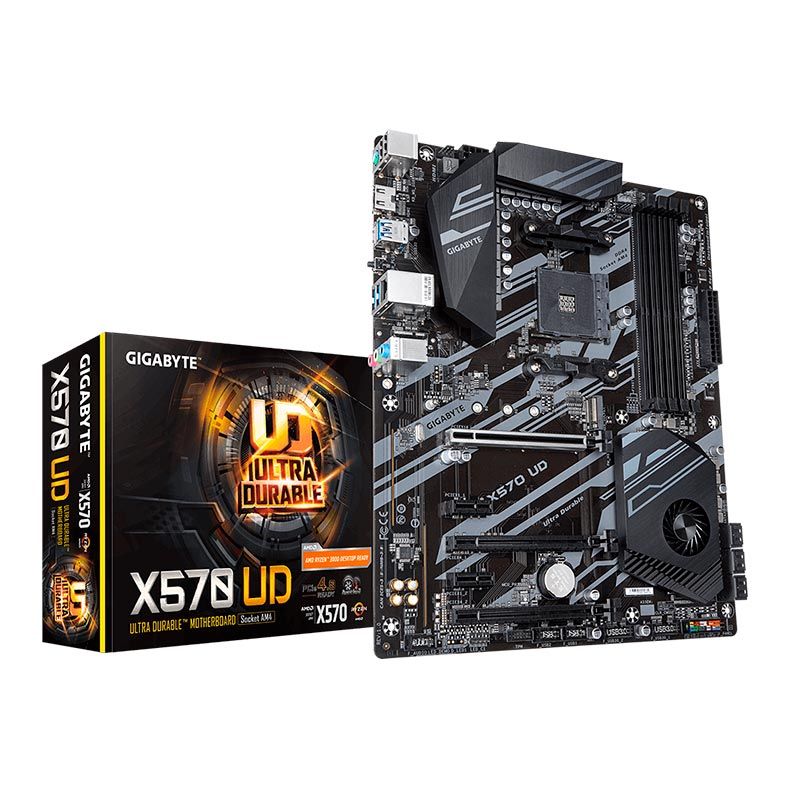

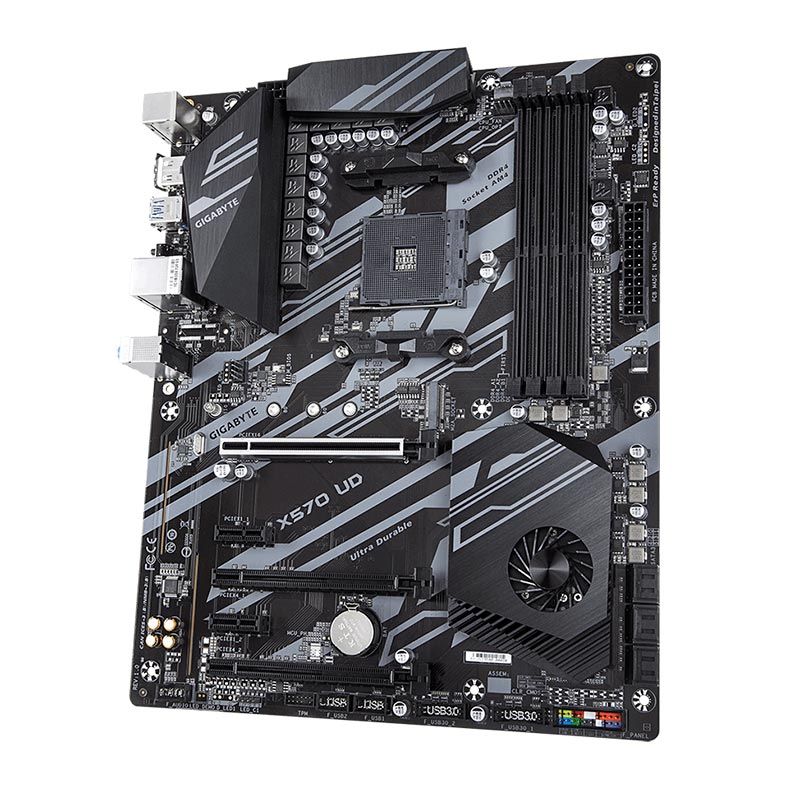

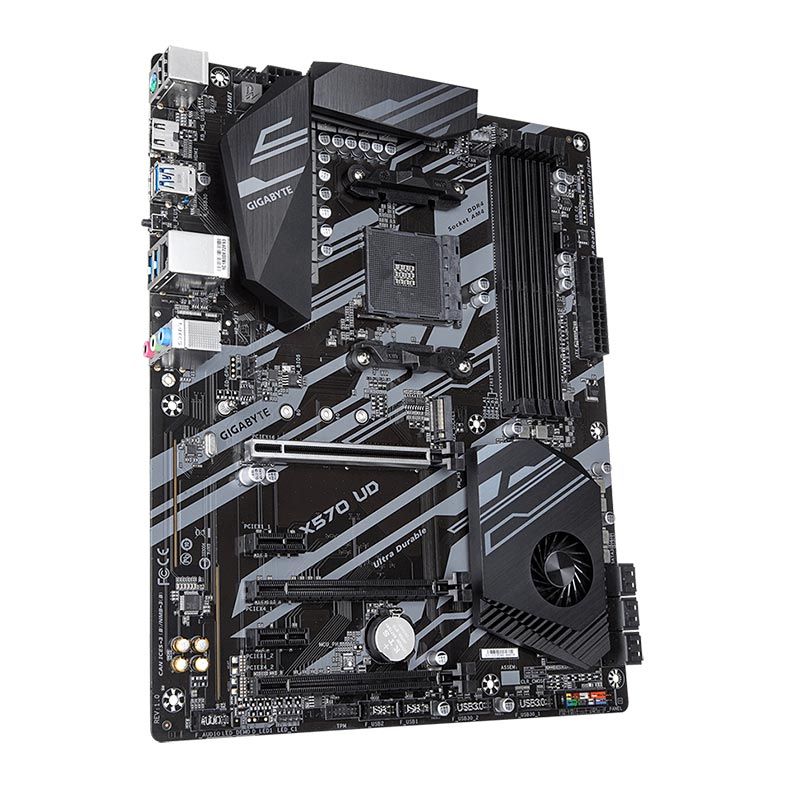

Placa Mae Gigabyte X570 UD DDR4 Socket AM4 Chipset AMD X570

Especificações

Marca
Gigabyte

Modelo
X570 UD DDR4

CPU
AMD Socket AM4, suporte para: processadores AMD Ryzen ™ de 3ª geração / processadores AMD Ryzen ™ de 2ª geração / AMD Ryzen ™ de 2ª geração com processadores gráficos Radeon ™ Vega / AMD Ryzen ™ com processadores gráficos Radeon ™ Vega

Chipset
AMD X570

Memória
Processadores AMD Ryzen ™ de terceira geração:
Suporte para DDR4 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / Módulos de memória 3300 (OC) / 3200/2933/2667/2400/2133 MHz
Processadores AMD Ryzen ™ de 2ª geração / AMD Ryzen ™ de 2ª geração com processadores gráficos Radeon ™ Vega / AMD Ryzen ™ com processadores gráficos Radeon ™ Vega:
Suporte aos módulos de memória DDR4 3200 (OC) / 2933/2667/2400/2133 MHz
4 x soquetes DDR4 DIMM que suportam até 128 GB (capacidade DIMM única de 32 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 ECC sem buffer *
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 sem buffer ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)

Gráficos
Processador gráfico integrado
1 x Porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
Memória compartilhada máxima de 16 GB

Áudio
Codec Realtek ® ALC887
Áudio de alta definição
2/4 / 5.1 canais

LAN
Chip Realtek ® GbE LAN (10/100/1000 Mbit)

Slots de Expansão
Integrado na CPU (PCIEX16):
· Processadores AMD Ryzen ™ de 3ª geração:
1 x Slot PCI Express x16, suportando PCIe 4.0 e rodando a x16
· Processadores AMD Ryzen ™ de segunda geração:
1 x Slot PCI Express x16, suportando PCIe 3.0 e executando x16
· AMD Ryzen ™ de segunda geração com processadores gráficos Radeon ™ Vega / AMD Ryzen ™ com processadores gráficos Radeon ™ Vega:
1 x Slot PCI Express x16, suportando PCIe 3.0 e executando x8 Integrado no Chipset (PCIEX4 / PCIEX1)
2 x Slots PCI Express x16, suportando PCIe 4.0 * / 3.0 e executando x4 (PCIEX4)
2 x Slots PCI Express x1, suportando PCIe 4.0 * / 3.0

Armazenamento
Integrado na CPU:
· Processadores AMD Ryzen ™ de 3ª geração:
1 x Conector M.2 (soquete 3, chave M, tipo 2242/2260/2280/22110 SATA e suporte a SSD PCIe 4.0 x4 / x2)
· Processadores AMD Ryzen ™ de segunda geração / AMD Ryzen ™ de segunda geração com processadores gráficos Radeon ™ Vega / AMD Ryzen ™ com processadores gráficos Radeon ™ Vega:
1 x conector M.2 (soquete 3, chave M, tipo 2242/2260/2280/22110 SATA e suporte a SSD PCIe 3.0 x4 / x2)
Integrado no chipset:
6 x Conectores SATA de 6 Gb / s
Suporte para RAID 0, RAID 1 e RAID 10

USB
Integrado na CPU:
4 x Portas USB 3.2 Gen 1 no painel traseiro
Chipset:
4 x Portas USB 3.2 Gen 1 disponíveis através dos conectores USB internos
6 x Portas USB 2.0 / 1.1 (2 portas no painel traseiro, 4 portas disponíveis nos conectores USB internos)

Conectores internos
1 x Conector de alimentação principal ATX de 24 pinos
1 x Conector de alimentação ATX 12V de 8 pinos
1 x Conector de ventoinha da CPU
1 x Conector do ventoinha da CPU de refrigeração a água
2 x Conectores de ventoinha do sistema
1 x Conector de tira LED RGB
6 x Conectores SATA de 6 Gb / s
1 x Conector M.2 Socket 3
1 x Conector do painel frontal
1 x Conector de áudio no painel frontal
2 x Conectores USB 3.2 Gen 1
2 x Conectores USB 2.0 / 1.1
1 x Conector Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S)
1 x Jumper CMOS claro

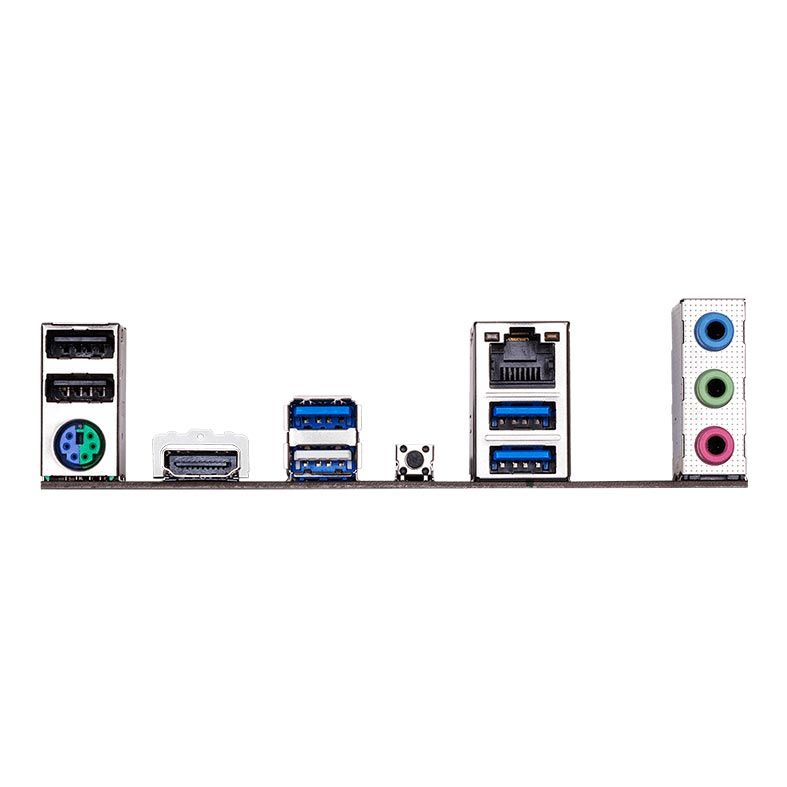

Conectores painel traseiro
1 x Porta de teclado / mouse PS / 2
1 x Porta HDMI
4 x Portas USB 3.2 Gen 1
2 x Portas USB 2.0 / 1.1
1 x Botão Q-Flash Plus
1 x Porta RJ-45
3 x Entradas de áudio

Controlador I/O
Chip Controlador de E / S iTE ®

Monitoramento
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventoinha
Detecção de vazão de resfriamento de água
Aviso de superaquecimento
Aviso de falha do ventoinha
Controle de velocidade do ventoinha

Bios
1 x flash de 128 Mbit
Uso do BIOS AMI UEFI licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Caracteristicas únicas
Suporte para o APP Center
@BIOS
LED de ambiente
AutoGreen
Cloud Station
EasyTune
Fast Boot
Game Boost
ON / OFF Charge
Backup
Smart Keyboard
Smart Keyboard
Sistema de Pesquisa Inteligente Visualizador de Informações Visualizador de Informações
Bloqueador USB
Suporte para Q-Flash Plus
Suporte para Q-Flash
Suporte para instalação do Xpress

Software
Norton ® Internet Security (versão OEM)
Utilitário de controle de largura de banda da LAN para jogos Realtek ® 8118

Sistema Operacional
Suporte para Windows 10 de 64 bits

Formato
ATX, 30,5 x 24,4 cm
