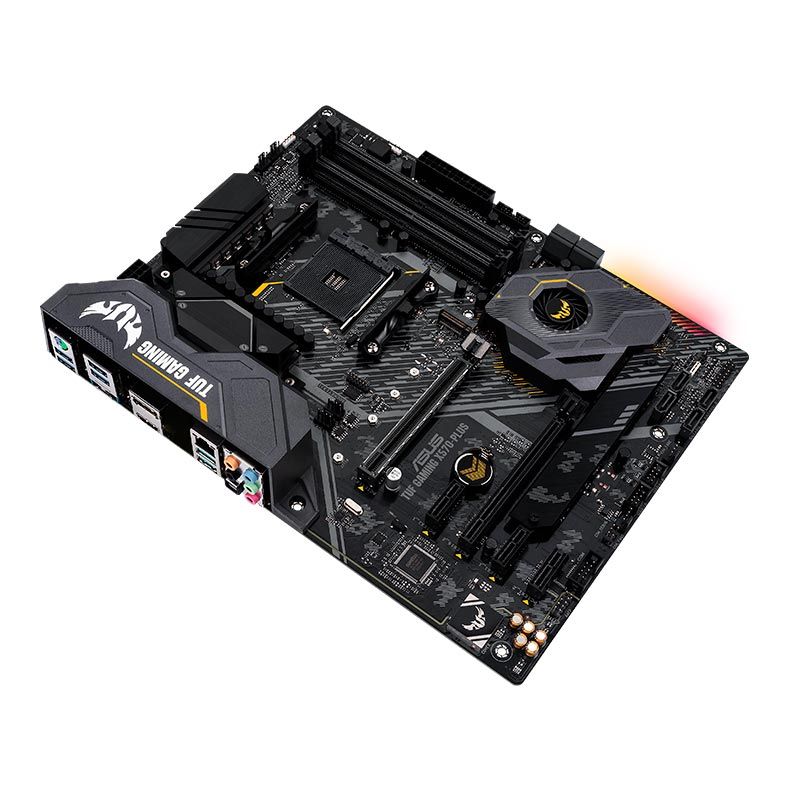

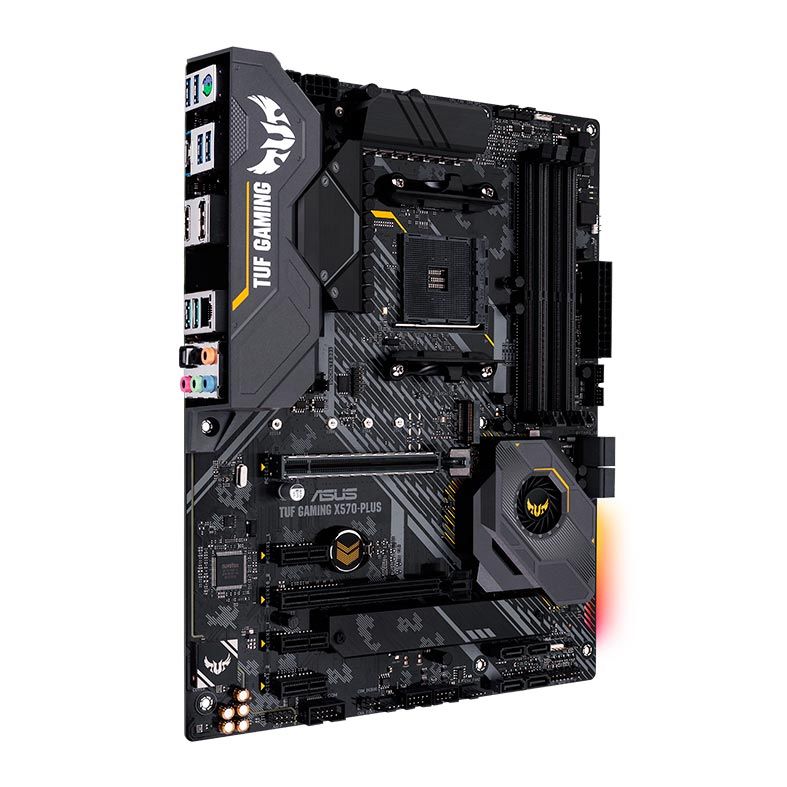

Placa Mae Asus TUF Gaming X570-Plus DDR4 Socket AM4 Chipset AMD X570
SOBRE
ARME SEU PC PARA A BATALHA
- Refrigeração abrangente: Dissipador de calor com chipset ativo, dissipador VRM, dissipador M.2, headers de ventoinhas híbridos e Fan Xpert 4
- Codec Realtek S1200A: Qualidade de áudio cristalina com relação sinal/ruído sem precedentes de 108dB para line-out estéreo e 103dB para line-in
- Aura Sync RGB: Sincronize a iluminação LED com um vasto portfólio de acessórios de PC compatíveis
- TUF Gaming Alliance: O ecossistema de hardware da ASUS garante a melhor compatibilidade e estética, desde componentes até gabinetes
1. DISSIPADOR DE CALOR VRM
Dissipador de calor grande, de alta massa e superfície extensa que cobre as áreas do VRM e bobina.
2. ALMOFADA TÉRMICA
Almofadas térmicas de alta qualidade ajudam a transferir calor do indutor e da matriz de fase para o dissipador de calor.
3. DISSIPADOR DE CALOR DE CHIPSET ATIVO
Um dissipador de calor com uma ventoinha de chipset dedicada garante um refrigeração ideal para um desempenho mais estável.
4. DISSIPADOR DE CALOR M.2
O dissipador de calor M.2 mantém o SSD M.2 na temperatura operacional ideal para desempenho e confiabilidade consistentes.
O PCIe 4.0 fornece o dobro da largura de banda para os dados que passam pelo chipset, o que gera mais calor do que a geração anterior. A TUF Gaming X570-Plus possui um dissipador de calor ativamente resfriado para evitar o congestionamento de dados durante transferências sustentadas.
VENTOINHA DELTA SUPERFLO PERSONALIZADA
A ventoinha personalizada L10 de baixo ruído possui um rolamento de alta durabilidade com vida útil de 60.000 horas *.
Um duto de ar especialmente projetado ajuda a ventoinha a gerar pressão estática e concentra o fluxo de ar sobre as aletas.
DISSIPADOR DE CALOR COM ALETAS
A densidade das aletas do dissipador de calor é otimizada para maximizar a área de superfície, mantendo um caminho de exaustão de baixa resistência.
A TUF Gaming X570-Plus apresenta os mais abrangentes controles de ventilador já vistos, configuráveis via Fan Xpert 4 e nosso premiado UEFI BIOS.
O SafeSlot é o slot PCIe reinventado pela ASUS e projetado para fornecer maior resistência à retenção e ao cisalhamento. Fabricado em uma única etapa usando um novo processo de moldagem por inserção, o SafeSlot integra metais reforçados para um slot mais forte, que é então firmemente ancorado ao PCB através de pontos de solda adicionais.
Supressão adicional de tensão transiente por ESD no circuito.
Diodos ESD TVS adicionais no circuito para proteger a funcionalidade de saída VGA.
Diodo TVS para montagem em superfície e duplo pacote em linha.
A TUF LANGuard é uma inovação de nível militar que integra tecnologia avançada de acoplamento de sinal e capacitores montados em superfície de alta qualidade para melhorar o rendimento, protegendo a placa-mãe contra raios e eletricidade estática.
As placas-mãe da TUF Gaming possuem um painel I/O posterior de aço inoxidável resistente à corrosão, colado com óxido de cromo para uma vida útil 3x mais longa que os painéis tradicionais. Com esse recurso de proteção, as placas-mãe da TUF Gaming passaram no teste de névoa salina de 72 horas, enquanto outras marcas passaram apenas no teste de 24 horas.
Um sistema bem afinado merece uma estética correspondente. O ASUS Aura oferece controle de iluminação RGB total com uma variedade de pré-ajustes funcionais para os LEDs RGB incorporados, bem como fitas conectadas aos cabeçalhos RGB integrados. E tudo isso pode ser sincronizado com um portfólio cada vez maior de hardware compatível com o Aura.
Estático
Ciclo
Respiração
Estrobo
Música
Desligado
INFORMAÇÕES ADICIONAIS
Especificações
Marca
Asus
Modelo
TUF Gaming X570-Plus DDR4
Processador
AMD AM4 Socket AMD Ryzen ™ de 2ª e 1ª geração com gráficos Radeon ™ Vega / Processadores AMD Ryzen ™ de 2ª geração / 3ª geração AMD Ryzen ™ de AMD
Chipset
AMD X570
Memória
Processadores AMD Ryzen ™ de 3ª geração
4 x DIMM, máx. Memória de 128 GB, DDR4 4400 (OC) / 3466 (OC) / 3400 (OC) / 3200 (OC) / 3000 (OC) / 2933 (OC) / 2800 (OC) / 2666/2400/2133 MHz sem buffer de
segunda geração Processadores AMD Ryzen ™
4 x DIMM, máx. 128GB, DDR4 3600 (OC) / 3466 (OC) / 3400 (OC) / 3200 (OC) / 3000 (OC) / 2933 (OC) / 2800 (OC) / 2666/2400 / 2.133 MHz Un-tamponada de memória
2 e AMD Ryzen ™ de 1ª geração com processadores gráficos Radeon ™ Vega
4 x DIMM, máx. 128GB, DDR4 3200 (OC) / 3000 (OC) / 2933 (OC) / 2800 (OC) / 2666/2400/2133 MHz Memória sem buffer
Arquitetura de memória de canal duplo O
suporte à memória ECC (modo ECC) varia de acordo com a CPU.
Gráfico
Placa gráfica integrada nos processadores AMD Ryzen ™ de 2ª e 1ª geração com processadores gráficos Radeon ™ Vega
Suporte a saída Multi-VGA: portas HDMI / DisplayPort
- Suporta HDMI 1.4b com capacidade máx. resolução 4096 x 2160 a 24 Hz
- Suporta DisplayPort com tamanho máx. resolução 4096 x 2160 a 60 Hz
Multi-GPU
Processadores
AMD Ryzen ™ de 3ª e 2ª geração Os processadores AMD Ryzen de 2ª geração / Ryzen ™ de 1ª geração suportam a
tecnologia AMD CrossFireX ™
Slots de Expansão
Processadores AMD Ryzen ™ de 3ª geração
1 x PCIe 4.0 x16 (modo x16)
Processadores AMD Ryzen ™ de 2ª geração
1 x PCIe 3.0 x16 (modo x16)
AMD Ryzen ™ de 2ª e 1ª geração com processadores gráficos Radeon ™ Vega
1 x PCIe 3.0 / 2.0 x16 (modo x8)
chipset AMD X570
1 x PCIe 4.0 x16 (máximo no modo x4)
3 x PCIe 4.0 x1
Armazenamento
Processadores AMD Ryzen ™ de 3ª geração:
1 x M.2 soquete 3, com chave M, tipo 2242/2260/2280/22110 (modos PCIE 4.0 x4 e SATA) suportam dispositivos de armazenamento
AMD Ryzen ™ de 2ª geração:
1 x M.2 Os dispositivos de armazenamento Soquete 3, com chave M, tipo 2242/2260/2280/22110 (modos PCIE 3.0 x4 e SATA) suportam o
chipset AMD X570:
1 x Soquete M.2 3, com chave M, tipo 2242/2260/2280/22110 (Modos PCIE 4.0 x4 e SATA) os dispositivos de armazenamento suportam
8 x porta (s) SATA 6Gb / s
Suporta Raid 0, 1, 10
LAN
Realtek® L8200A
Utilitário de LAN ASUS Turbo
TUF LANGuard
Áudio
Realtek® ALC S1200A Áudio de alta definição com 8 canais CODEC
Audio Feature:
- Exclusivo DTS personalizado para fones de ouvido para jogos.
- Blindagem de áudio: Garante uma separação analógica / digital de precisão e interferência multilateral muito reduzida
- Camadas dedicadas de PCB de áudio: Camadas separadas para canais esquerdo e direito para proteger a qualidade dos sinais de áudio sensíveis
- Capacitores de áudio japoneses premium: Fornecem calor, natural e som imersivo com excepcional clareza e fidelidade
- Tampa de áudio: Blindagem eficaz preserva a integridade dos sinais de áudio para garantir a melhor qualidade.
USB
AMD Ryzen ™ de 3ª e 2ª geração / AMD Ryzen ™ de 2ª e 1ª geração com processadores gráficos Radeon ™ Vega:
4 x Portas USB 3.2 Gen 1 (4 no painel traseiro)
Chipset AMD X570:
3 x Portas USB 3.2 Gen 2 (s) (3 no painel traseiro,, 2 x Tipo-a + 1 x USB tipo C TM )
chipset AMD X570:
2 x USB 3.2 Gen uma porta (s) (2 em meados de placa)
AMD X570 conjunto de chips:
4 x Portas USB 2.0 (4 na placa intermediária)
Recursos especiais
ASUS TUF PROTECTION
- ASUS SafeSlot: Proteja sua placa de vídeo Investimento
- ASUS ESD Guard: Proteção ESD aprimorada
- ASUS Overvoltage Protection: Design de energia de proteção de circuito de classe mundial
- ASUS de volta em aço inoxidável ASUS: E / S traseira em aço inoxidável ASUS: 3X de resistência à corrosão para maior durabilidade !
- ASUS DIGI + VRM: Controle de precisão para energia estável
- ASUS LANGuard: Protege contra sobretensões na rede local, raios e descargas de eletricidade estática!
AURA:
- Aura Controle de iluminação
- Aura RGB Faixa de Conectoress
- endereçável Gen 2 Header
ASUS Recursos exclusivos :
- AI Suite 3
- Ai Charger
Soluções Térmicas Silenciosas ASUS :
- Design elegante: Dissipador de calor MOS com design de duas almofadas térmicas, ventilador PCH, dissipador de calor PCH e M.2
- ASUS Fan Xpert 4
ASUS EZ DIY:
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode
ASUS Q -Design:
- ASUS Q-LED (CPU, DRAM, VGA, LED do dispositivo de inicialização)
- ASUS Q-Slot
- ASUS Q-DIMM
DIY Design Amigável
- Procool
- SafeSlot
- Digi + VRM
- Componentes altamente duráveis
- ESD Guards

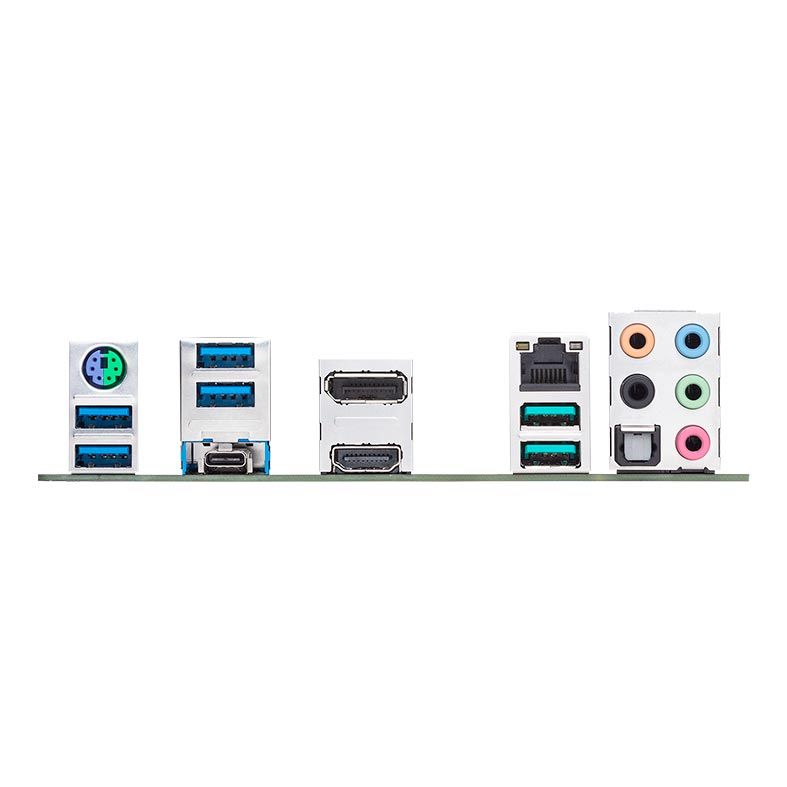

Painel Traseiro
1 x Porta combinada de teclado / mouse PS / 2
1 x DisplayPort
1 x HDMI
1 x Porta LAN (RJ45)
1 x Saída S / PDIF óptica
5 x Conectores de áudio
4 x USB 3.2 Gen 1 ( até 5 Gbps)
3 x Portas USB 3.2 Gen 2 (até 10 Gbps) (Type-A + USB Type-C TM )
Painel Interno
2 x Conectores Aura RGB Strip
1 x Conector endereçável Gen 2
2 x conectores USB 2.0 suporte (s) adicional (is) 4 porta (s) USB 2.0 (s)
1 x M.2 soquete 3 com chave M, tipo Suporte a dispositivos de armazenamento 2242/2260/2280/22110 (modo SATA e modo X4 PCIE)
1 x M.2 soquete 3 com tecla M, tipo Suporte a dispositivos de armazenamento 2242/2260/2280/22110 (modo SATA e modo X4 PCIE)
1 x Conector SPI TPM
8 x Conectores SATA 6Gb / s
1 x Conector da ventoinha da CPU
1 x Conector da CPU OPT
3 x Conectores da ventoinha do chassi
1 x Conector AIO_PUMP
1 x Conector de alimentação EATX de 24 pinos
1 x Conector 8 pinos ATX 12 V
1 x Conector 4 pinos ATX 12 V
1 x Conector do painel frontal de áudio (AAFP)
1 x Painel Sistema
1 x Jumper CMOS nítido
1 x Conector da porta COM
1 x Conector USB 3.2 Gen 1 (até 5Gbps) suporta 2 portas USB adicionais
BIOS
ROM ROM de 256Mb, BIOS UEFI AMI, PnP, SM BIOS 3.2, ACPI 6.2, BIOS multilíngue, ASUS EZ Flash 3, BIOS CrashFree, F6 Qfan Control, F3 Meus Favoritos, F4 AURA ON / OFF, Último registro modificado, F9 Informações de memória de pesquisa, PrintScreen F12 e ASUS DRAM SPD (detecção de presença serial)
Gerenciamento
WOL por PME, PXE
Sistema Operacional
Windows® 10 de 64 bits
Formato
ATX, 30.5 x 24.4 cm
Veja as Avaliações do Produto
5.0 de 5 Estrelas (2 Avaliações)
FAVELAxGAMER(12/04/2023 01:58)
peguei ela num kit com o R7 5700x nossa ela ficou show no meu gabinete, por ser ATX vc ver realmente como elaé linda, 2 entradas pra SSD m2 nossa estou muito feliz
Rhoberly |Prado Pereira(28/09/2019 00:58)
Placa excelente, simplesmente não tive nenhum problema ou incompatibilidade com minhas memórias 16GB (2x8) CORSAIR VENGEANCE 3266MHz CL14.15.15.15.30 2T @ 1,38v, estou utilizando um Ryzen 7 2700 @ 4.1GHz @ 1.41v, o processador em Full Load exige 170W com 70A do VRM da placa, que é espetacular por sinal, mesmo com toda essa exigência não passou de 50°C em meu gabinete que é bem ventilado, na tabela de comparação de VRM diz que essa placa suporta até o R9 3950X em overclock sem problemas, já que essa placa apesar de ter apenas 4 fases para o CPU ela conta com 3 SiC639 50A por fase, ou seja o VRM dessa placa consegue suprir até 600A para o processador mesmo que isso jamais vai acontecer já que um R9 3950X consumirá no máximo 200A, recomendo muito essa placa a BIOS é muito boa tudo funciona com perfeição, os dois únicos pontos negativos são que, a placa não mostra a temperatura do VRM, assim tive que monitorar por um sensor externo, e o chipset sempre trabalha em uma temperatura de 60 a 67°C, algo que considero alto.
