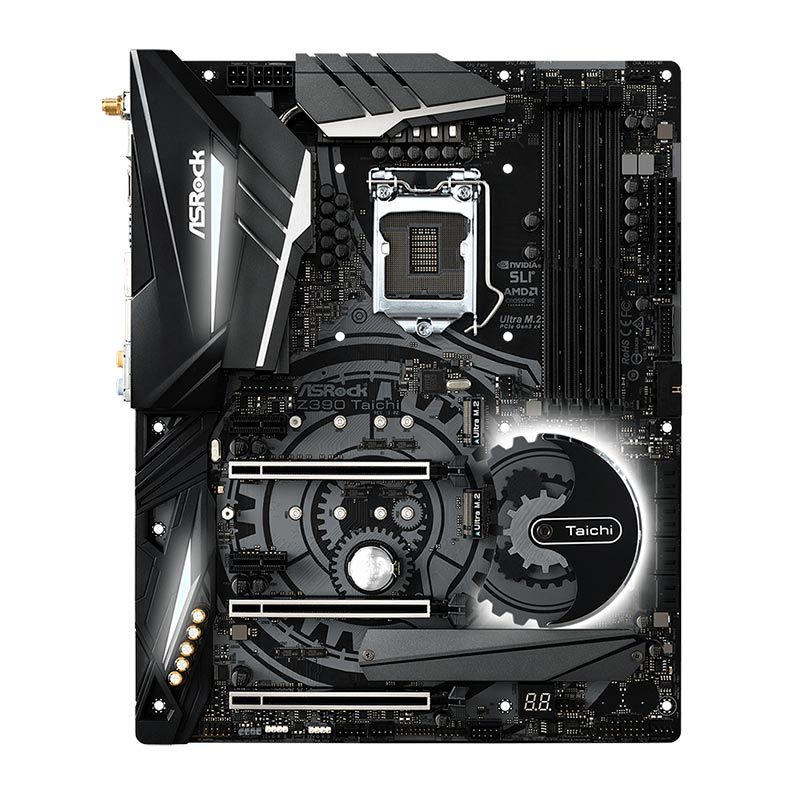

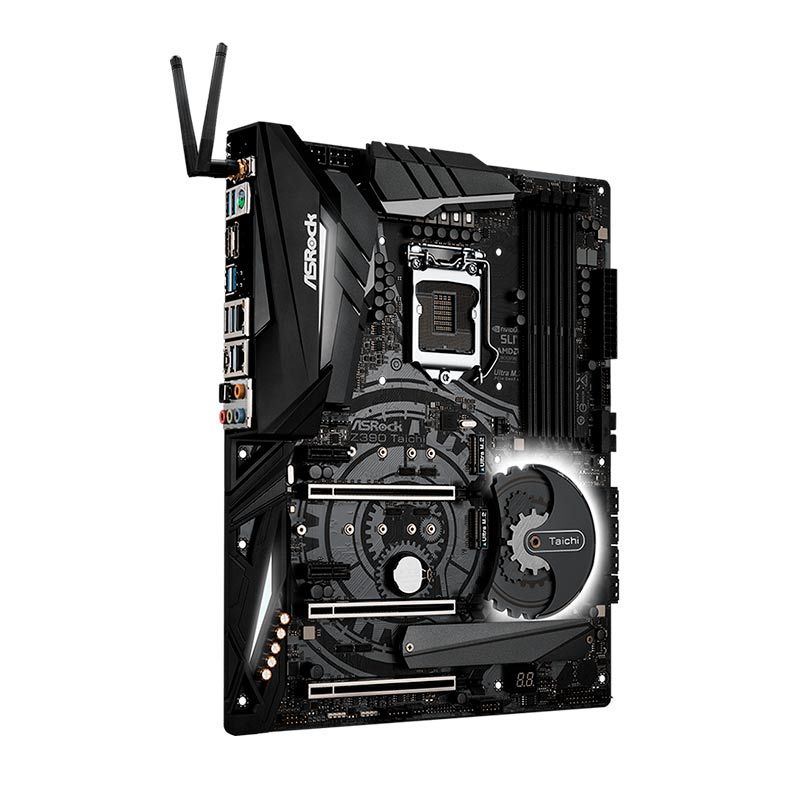

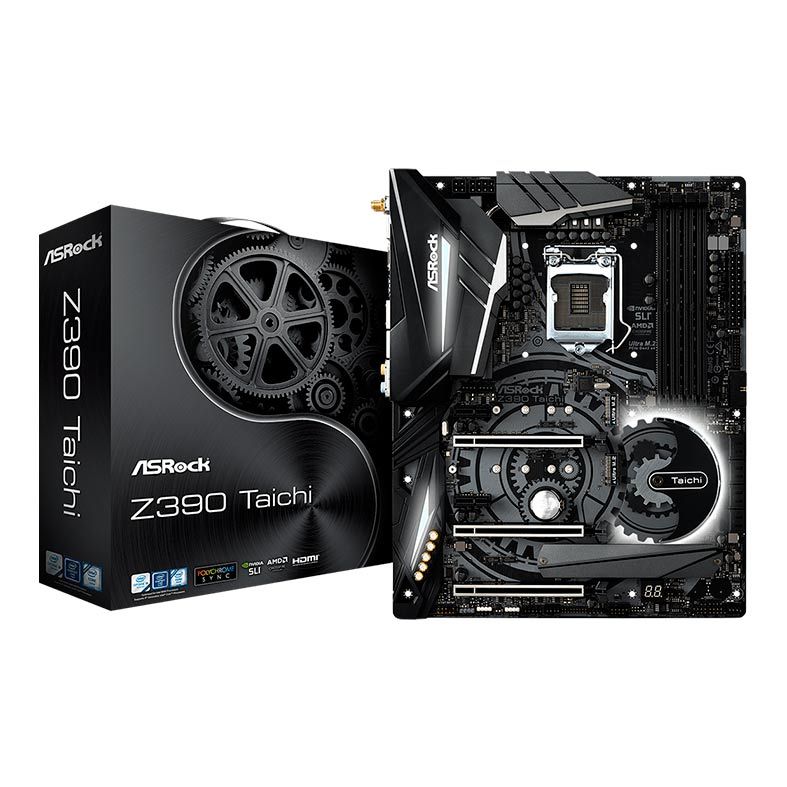

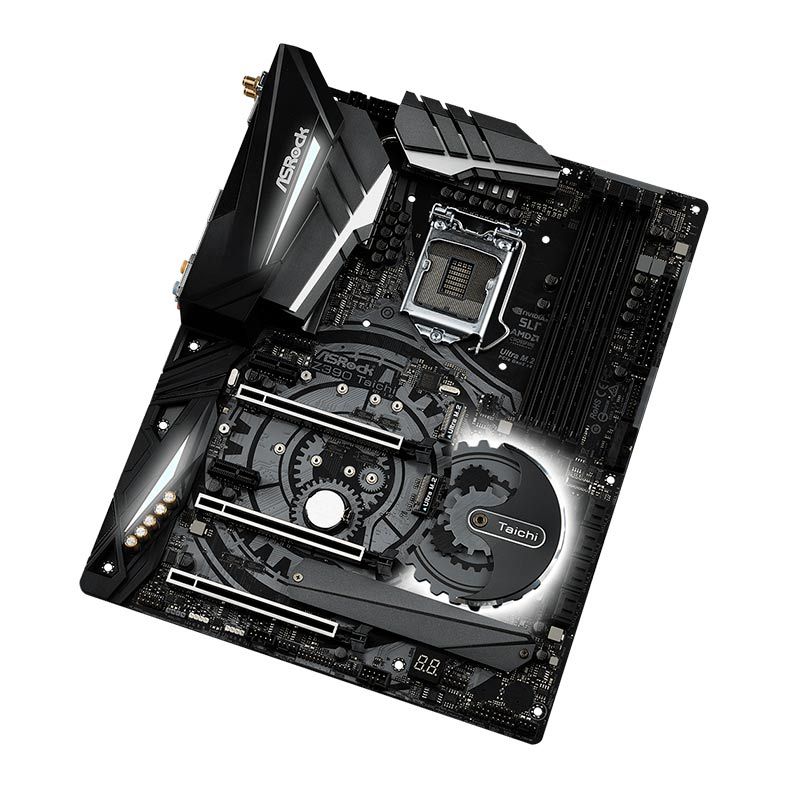

Placa Mae ASRock Z390 Taichi DDR4 Socket LGA1151 Chipset Intel Z390

Especificações

Marca
ASRock

Modelo
Z390 Taichi DDR4

Recursos Únicos
ASRock USB 3.1 Gen2
ASRock Painel Frontal Tipo C USB 3.1 Gen2 Cabeçalho (10 Gb / s)
Portas ASRock Traseiras USB 3.1 Gen2 Tipo A (10 Gb / s)
Porta ASRock Traseira USB 3.1 Gen2 Tipo-C (10 Gb / s s)
Super liga ASRock
Dissipador de calor de liga de alumínio XXL
Afogador de potência 60A
Afogador de memória Premium (Reduz 70% de perda de núcleo em comparação com engascamento de pó de ferro)
MOSFET de pilha dupla (DSM)
Tampas de combinação (Nichicon 12K Black Caps)
Nichicon 12K Black Caps (100% Japão fez capacitores de polímero condutivo de alta qualidade)
I / O Armor
PCB fosco preto
PCB de tela de vidro de alta densidade
Intel ® 802.11ac WiFi
Slots de aço
ASRock ASRock Full Coverage M.2 Dissipador de calor
ASRock Ultra M.2 (PCIe Gen3 x4 e SATA3)
Proteção ASRock Full Spike (para todas as portas USB, de áudio, LAN)
ASRock Live Update e APP Shop

CPU
Suporta 9 ª e 8 ª Geração Intel ® Core ™ (soquete 1151)
IR Digital PWM
12 Phase Power Design
Suporta Intel ® Turbo Boost 2.0 Tecnologia
Suporta Intel ® K-Series CPUs desbloqueado
Suporta ASRock BCLK Full-gama Overclock
Suporta o Motor ASRock Hyper BCLK II

Chipset
Intel ® Z390

Memória
Tecnologia de Memória Dual Channel DDR4
4 Slots DDR4 DIMM
Suporta DDR4 4200+ (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3200 (OC) / 2933 (OC) / 2800 (OC) / 2666/2400/2133 memória sem buffer não ECC
Suporta módulos de memória ECC UDIMM (operar no modo não-ECC)
máx. capacidade de memória do sistema: 128 GB *
Suporta Intel ® Extreme Memory Profile (XMP) 2.0
15μ ouro contato no Slots DIMM

BIOS
2 x 128Mb AMI UEFI Legal BIOS com suporte a GUI multilíngüe (1 x BIOS principal e 1 x BIOS de backup)
Suporta tecnologia Secure Backup UEFI
Eventos de ativação compatíveis com ACPI 6.0
Suporte SMBIOS 2.7
Núcleo / Cache da CPU, Core / Cache GT , DRAM, VTT DDR, PCH 1.0 V, VCCIO, CPU PLL 2, VCCSA, VCCPLL, Assassino de Bug Frio da CPU, CPU PLL 1, CLK VDD, DMI, CPU PLL Interno, GT PLL, PLL de Anel, Agente de Sistema PLL, Controlador de Memória Multi-ajuste da tensão de PLL

Gráfico
Suporta Intel ® Gráficas UHD visuais integrados: Intel ® Quick Sync Vídeo com AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel ® InTru ™ 3D, a Intel ® Clear Video HD Technology, Intel ® Insider ™, Intel ® Gráficos UHD
DirectX 12
HWA de codificação / descodificação: AVC / H.264, HEVC / H.265 8 bits, HEVC / H.265 10 bits, VP8, VP9 8 bits, 10 bits VP9 (somente recepção ), MPEG2, MJPEG, VC-1
Saída de gráficos dual: Suporta portas HDMI e DisplayPort 1.2 por controladores independentes
Suporta HDMI 1.4 com máx. resolução até 4K x 2K (4096x2160) @ 30Hz
Suporta DisplayPort 1.2 com máx. resolução até 4K x 2K (4096x2304) a 60Hz
Suporta Auto Lip Sync, Deep Colour (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI 1.4 (compatível com HDMI)
Suporta HDCP 2.2 com HDMI 1.4 e DisplayPort 1.2 Portas
Suporta 4K Ultra HD (UHD ) reprodução com portas HDMI 1.4 e DisplayPort 1.2

Áudio
Áudio de Áudio 7.1CH CH com Protecção de Conteudo (Codec de Áudio Realtek ALC1220)
Suporta Áudio Premium Blu-ray
Suporta Proteção contra Surtos
Suporta Purity Sound ™ 4
Bonés de Áudio Nichicon Fine Gold Series
120dB SNR DAC com Amplificador Diferencial
NE5532 Premium Headset Amplifier para conector de áudio do painel frontal (Suporta headsets até 600 Ohms)
Pure Power-In
Tecnologia Direct Drive
Blindagem de isolação PCB
Detecção de impedância na porta de saída traseira
Camadas individuais de PCB para canal de áudio R / L
LED RGB
Gold Jacks
Conector de áudio de ouro de 15μ
Suporta DTS Connect

LAN
Gigabit LAN 10/100/1000 Mb / s
1 x Giga PHY Intel ® I219V, 1 x GigaLAN Intel ® I211AT
Suporta Wake-On-LAN
Suporta relâmpago / ESD
Suporta dual LAN com Teaming *
Suporta Energy Efficient Ethernet 802.3az
Suporta PXE

Rede Sem fio
Módulo WiFi Intel® 802.11ac
Suporta IEEE 802.11a / b / g / n / ac
Suporta Banda dupla (2.4 / 5 GHz)
Suporta conexões sem fio de alta velocidade de até 433 Mbps
Suporta Bluetooth 4.2 / 3.0 + Classe de alta velocidade II

Slots de Expansão
3 x Slots PCI Express 3.0 x16 (PCIE2 / PCIE4 / PCIE5: single a x16 (PCIE2); dual a x8 (PCIE2) / x8 (PCIE4); triplo a x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE5) )
2 x PCI Express 3,0 x1 entalhes (PCIe flexível)
Suporta AMD Quad CrossFireX ™, 3-way CrossFireX ™ e CrossFireX ™
Suporta NVIDIA ® Quad SLI ™ e SLI ™
Suporta NVIDIA ® NVLink ™ com dupla NVIDIA ® GeForce Placas gráficas da série RTX
1 x Soquete M.2 vertical (chave E) com o módulo WiFi-802.11ac incluído (na E / S traseira)
Contato de ouro de 15μ no slot PCIe VGA (PCIE2)

Armazenamento
6 x Conectores SATA3 de 6,0 Gb / s, suporte para RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel ® Rapid Storage Technology 16), NCQ, AHCI e Hot Plug
2 x Conectores SATA3 de 6,0 Gb / s ASMedia ASM1061, suporte a NCQ, AHCI e Hot Plug
1 x Soquete Ultra M.2 (M2_1), suporte a M Chave tipo 2230/2242/2260/2280 M.2 SATA3 módulo de 6,0 Gb / s e módulo M.2 PCI Express para cima para Gen3 x4 (32 Gb / s)
2 x Soquetes Ultra M.2 (M2_2 e M2_3), com suporte para o modelo M Key 2230/2242/2260/2280/22110 M.2 SATA3 de 6,0 Gb / s e M. 2 módulos PCI Express até Gen3 x4 (32 Gb / s)

Conectores Internos
1 x TPM Header
1 x LED de alimentação e alto-falante
2 x Conector RGB LED
1 x LED endereçável
1 x Conector de Ventoinha (4 pinos)
1 x CPU / Ventoinha da bomba de água Conector (4 pinos) (Controle Inteligente da Velocidade da ventoinha)
6 x Conectores da ventoinha da Chassi / Bomba de Água (4 pinos) (Controle Inteligente da Velocidade da ventoinha)
1 x Conector de alimentação ATX de 24 pinos ( Conector de alimentação de alta densidade)
1 x Conector de alimentação de 8 pinos 12V (conector de alimentação de alta densidade)
1 x Conector de alimentação de 4 pinos de 12V (conector de alimentação de alta densidade)
1 x Conector do painel frontal de áudio (15μ conector de áudio Gold)
1 x Thunderbolt ™ AIC Connector (5 pinos)
2 x USB 2.0 cabeçalhos (suporte 3 portas USB 2.0) (Intel ® Z390) (Suporta Proteção ESD)
2 x USB 3.1 Gen1 Headers (Suporta 4 portas USB 3.1 Gen1) (Hub ASMedia ASM1074) (Suporta proteção ESD)
1 x Painel frontal Tipo C USB 3.1 Gen2 Header (ASMedia ASM1562 Retimer)
1 x Modo Performance / Easy OC Header
1 x Dr. Debug com LED

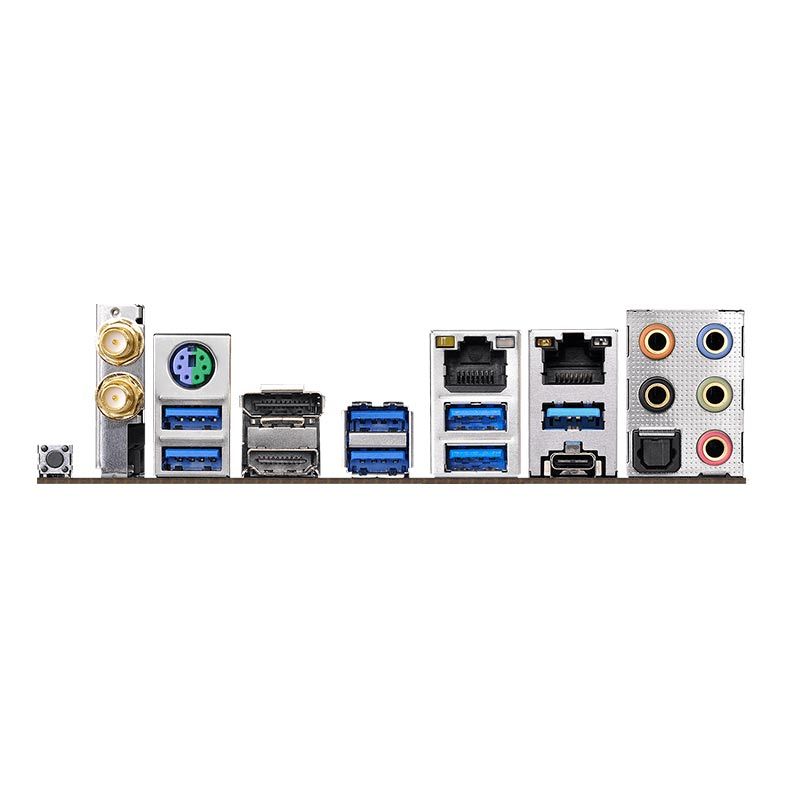

Painel Traseiro
2 x Portas de antena
1 x PS / 2 mouse / porta de teclado
1 x PortaHDMI
1 x DisplayPort 1.2
1 x Porta de saída SPDIF óptica
3 x Portas USB 3.1 Gen2 tipo-A (10 Gb / s) (ReDriver ) (Suporta proteção ESD)
1 x Porta USB 3.1 Gen2 tipo C (10 Gb / s) (ReDriver) (suporta proteção ESD)
4 x Portas USB 3.1 Gen1 (Intel ® Z390) (suporta proteção ESD)
2 x Portas LAN RJ-45 com LED (LED ACT / LINK e LED SPEED)
1 x botão Limpar CMOS
Entradas de Áudio HD: Altifalante Posterior / Central / Baixo / Entrada de Linha / Altifalante / Microfone Frontais (Gold Audio Jacks)

Software e UEFI
Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock Meus Favoritos em UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- Instalador ASRock Easy RAID

Monitor de hardware
Sensores de Temperatura: CPU, CPU / Bomba de Água, Chassis / Ventoinhaes de Bomba de Água
Tacômetro de Ventoinha: CPU, CPU / Bomba de Água, Ventoinhaes de Chassi / Bomba de Água
Ventoinha Silencioso (Ajuste automático da velocidade da ventoinha pelo CPU): CPU, CPU / Ventoinhaes da bomba de água, do chassi / bomba de água
Controle Multi-Speed da ventoinha: CPU, CPU / bomba de água, chassi / Ventoinhaes da bomba de água
Monitoração da tensão: + 12V, + 5V, + 3.3V, CPU Vcore, DRAM, PCH 1.0V, VCCIO, DRAM VPP, VCCSA, VCCST, DMI, assassino do erro frio do processador central

Sistema Operacional
Microsoft® Windows® 10 64-bit

Formato
ATX, 30,5 x 24,4 cm
