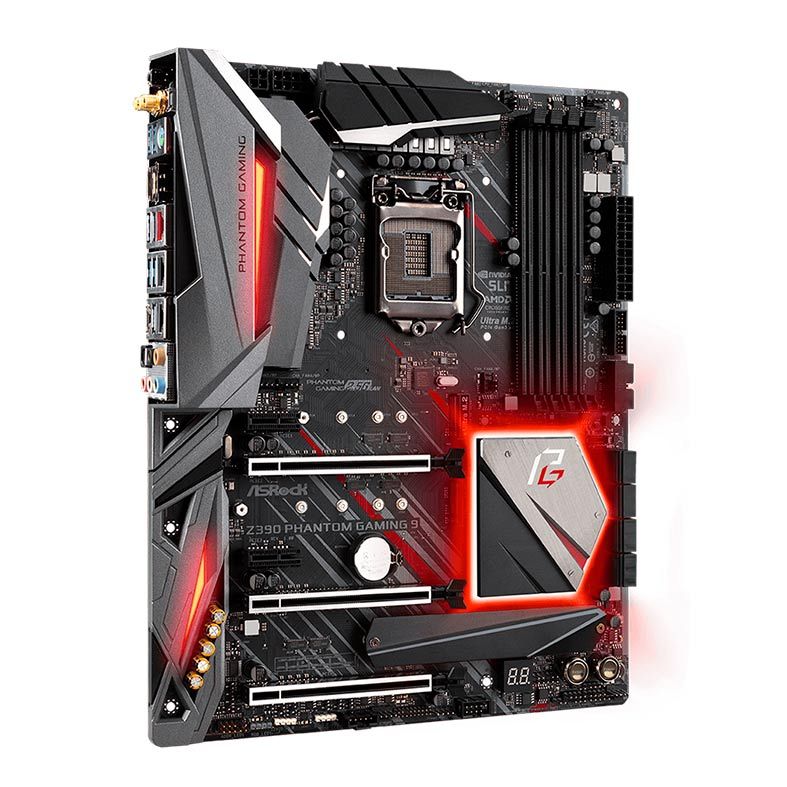

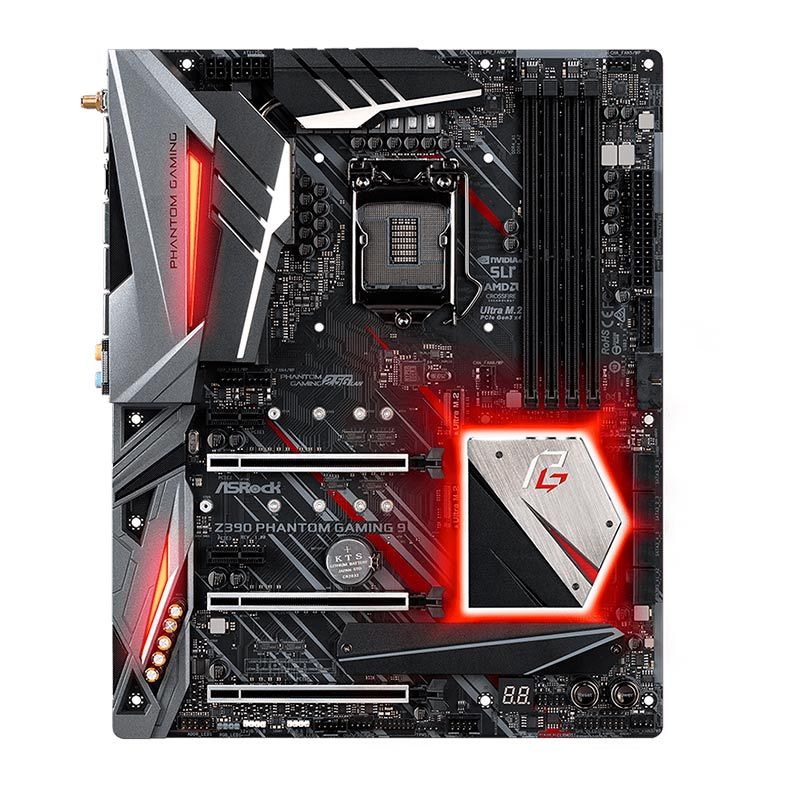

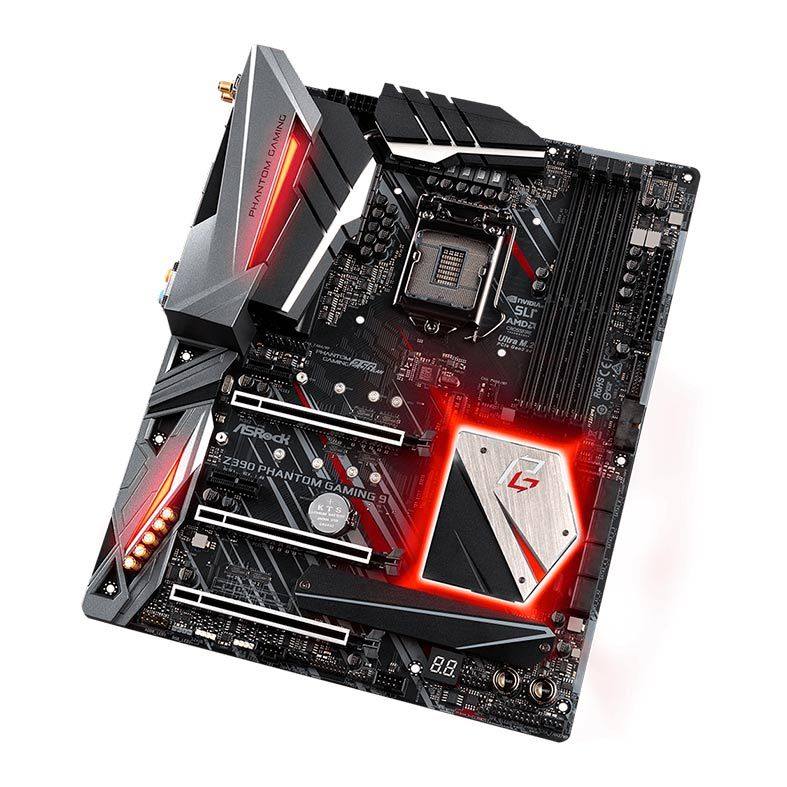

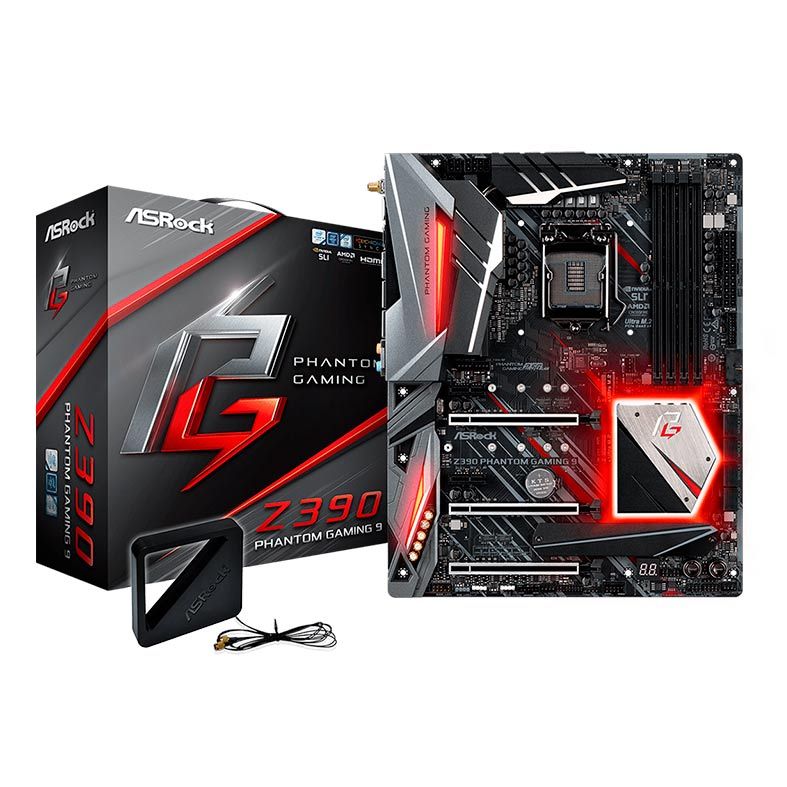

Placa Mae ASRock Z390 Phantom Gaming 9 DDR4 Socket LGA1151 Chipset Intel Z390

Especificações

Marca
ASRock

Modelo
Z390 Phantom Gaming 9 DDR4

Armadura de Jogos
Poder
- Hi-densidade Conectores de alimentação (24 pinos, 8 pinos e 4 pinos)
Memória
- 15μ ouro contato no DIMM slots
cartão VGA
- 15μ ouro contato no slot VGA PCIe (PCIE2)
Internet
- Phantom Gaming 2.5G LAN
resfriamento
- XXL liga de alumínio Dissipador de
Calor -
Áudio de Design de Tubulação de Calor
- Creative Sound Blaster ™ Cinema 5

Recursos Únicos
ASRock USB 3.1 Gen2
ASRock Painel Frontal Tipo C USB 3.1 Gen2 Cabeçalho (10 Gb / s)
Portas ASRock Traseiras USB 3.1 Gen2 Tipo A (10 Gb / s)
Porta ASRock Traseira USB 3.1 Gen2 Tipo-C (10 Gb / s s)
Super liga ASRock
Dissipador de calor de liga de alumínio XXL
Afogador de energia Premium 60A
Afogador de memória Premium (Reduz 70% de perda de núcleo comparado ao engascamento de pó de ferro)
MOSFET de pilha dupla (DSM)
Tampas de combinação (Nichicon 12K Black Caps)
tampões Nichicon 12K (100% Japão fez capacitores de polímeros condutores de alta qualidade)
I / O Armour
Matte PCB preto
alta Densidade de vidro tecido PCB
ASRock Fantasma Gaming 2.5G LAN
Intel ® 802.11ac Wi-Fi
ASRock aço Slots
Cobertura total ASRock M.2 Dissipador
ASRock Ultra M.2 (PCIe Gen3 x4 e SATA3)
Proteção ASRock Full Spike (para todas as portas USB, de áudio, LAN)
ASRock Live Update e APP Shop

CPU
Suporta 9 ª e 8 ª Geração Intel ® Core ™ (soquete 1151)
IR Digital PWM
12 Phase Power Design
Suporta Intel ® Turbo Boost 2.0 Tecnologia
Suporta Intel ® K-Series CPUs desbloqueado
Suporta ASRock BCLK Full-gama Overclock
Suporta o Motor ASRock Hyper BCLK II

Chipset
Intel ® Z390

Memória
Tecnologia de Memória Dual Channel DDR4
4 x Slots DDR4 DIMM
Suporta DDR4 4266+ (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3200 (OC) / 2933 (OC) / 2800 (OC) / 2666/2400 / 2133 memória sem buffer não-ECC
Suporta módulos de memória ECC UDIMM (operar no modo não-ECC)
máx. capacidade de memória do sistema: 128 GB
Suporta Intel ® Extreme Memory Profile (XMP) 2.0
15μ ouro contato no Slots DIMM

BIOS
2 x 128Mb AMI UEFI Legal BIOS com suporte a GUI multilíngüe (1 x BIOS principal e 1 x BIOS de backup)
Suporta tecnologia Secure Backup UEFI
Eventos de ativação compatíveis com ACPI 6.0
Suporte SMBIOS 2.7
Núcleo / Cache da CPU, Core / Cache GT , DRAM, VTT DDR, PCH 1.05V, VCCIO, CPU PLL 2, VCCSA, VCCPLL, Assassino de Bug Frio da CPU, CPU PLL 1, CLK VDD, DMI, CPU PLL Interno, GT PLL, PLL de Anel, Agente de Sistema PLL, Controlador de Memória Multi-ajuste da tensão de PLL

Gráfico
Suporta Intel ® Gráficas UHD visuais integrados: Intel ® Quick Sync Vídeo com AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel ® InTru ™ 3D, a Intel ® Clear Video HD Technology, Intel ® Insider ™, Intel ® Gráficos UHD
DirectX 12
HWA de codificação / descodificação: AVC / H.264, HEVC / H.265 8 bits, HEVC / H.265 10 bits, VP8, VP9 8 bits, 10 bits VP9 (somente recepção ), MPEG2, MJPEG, VC-1
Saída de gráficos dual: Suporta portas HDMI e DisplayPort 1.2 por controladores independentes
Suporta HDMI 1.4 com máx. resolução até 4K x 2K (4096x2160) @ 30Hz
Suporta DisplayPort 1.2 com máx. resolução até 4K x 2K (4096x2304) a 60Hz
Suporta Auto Lip Sync, Deep Colour (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI 1.4 (compatível com HDMI)
Suporta HDCP 2.2 com HDMI 1.4 e DisplayPort 1.2 Portas
Suporta 4K Ultra HD (UHD ) reprodução com portas HDMI 1.4 e DisplayPort 1.2

Áudio
Áudio de Áudio 7.1CH CH com Protecção de Conteúdos (Codec de Áudio Realtek ALC1220)
Suporta Blu-ray Premium - Suporta Proteção contra Surtos
Bonés de Áudio Nichicon Fine Gold Series
120dB SNR DAC com Amplificador Diferencial
Amplificador de Auricular NE5532 Premium para Conector de Áudio do Painel Frontal Suporta headsets de até 600 Ohm)
Pure Power-In
Tecnologia Direct Drive
Blindagem Isolada PCB
Detecção de Impedância na porta Rear Out
Camadas Individuais PCB para R / L Canal Audio
LED RGB
Entradas Douradas
Conector de Áudio 15μ Gold - Suporta o Creative Sound Blaster ™ Cinema 5

LAN
1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb / s (Dragon RTL8125AG):
Suporta Software de Rede Fantasma para Jogos
Smart Auto Ajuste de Controle de Banda
UI Visual User Friendly
Estatísticas de Uso de Rede Visual
Configuração Padrão Otimizada para Jogo, Navegador e Modos de Fluxo
Controle de Prioridade Personalizado pelo Usuário
Suporta Wake-On-LAN
Suporta Proteção Lightning / ESD
Suporta Eficiência Energética Ethernet 802.3az
Suporta PXE
2 x Gigabit LAN 10/100/1000 Mb / s (1 x Intel ® I219V , 1 x Intel ® I211AT):
Suporta Wake-On-LAN
Suporta relâmpago / ESD
Suporta dual LAN com Teaming *
Suporta Energy Efficient Ethernet 802.3az
Suporta PXE

Rede Sem fio
Módulo WiFi Intel® 802.11ac
Suporta IEEE 802.11a / b / g / n / ac
Suporta Banda dupla (2.4 / 5 GHz)
Suporta conexões sem fio de alta velocidade de até 1733Mbps
2 antenas para suportar 2 (Transmit) x 2 (Receber) tecnologia de diversidade
Suporta Bluetooth 5.0 + Classe de alta velocidade II
Suporta MU-MIMO

Slots de Expansão
3 x Slots PCI Express 3.0 x16 (PCIE2 / PCIE4 / PCIE5: single a x16 (PCIE2); dual a x8 (PCIE2) / x8 (PCIE4); triplo a x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE5)
2 x PCI Express 3,0 x1 entalhes (PCIe flexível)
Suporta AMD Quad CrossFireX ™, 3-way CrossFireX ™ e CrossFireX ™
Suporta NVIDIA ® Quad SLI ™ e SLI ™
Suporta NVIDIA ® NVLink ™ com dupla NVIDIA ® GeForce Placas gráficas da série RTX
1 x Soquete M.2 vertical (chave E) com o módulo WiFi-802.11ac incluído (na E / S traseira)
Contato de ouro de 15μ no slot PCIe VGA (PCIE2)

Armazenamento
6 x Conectores SATA3 de 6,0 Gb / s, suporte para RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel ® Rapid Storage Technology 16), NCQ, AHCI e Hot Plug
2 x Conectores SATA3 de 6,0 Gb / s ASMedia ASM1061, suporte NCQ, AHCI e Hot Plug
1 x Soquete M.2 Ultra (M2_1), suporte M tipo de chave 2230/2242/2260/2280 M.2 SATA3 módulo de 6,0 Gb / s e módulo M.2 PCI Express até Gen3 x4 (32 Gb / s)
2 x Soquetes M.2 Ultra (M2_2 e M2_3), suporte M tipo chave 2230/2242/2260/2280/22110 M.2 SATA3 módulo de 6,0 Gb / se M .2 Módulo PCI Express até Gen3 x4 (32 Gb / s)

Conectores Internos
1 x TPM Header
1 x LED de alimentação e alto-falante
2 x Conectores RGB LED
1 x LED endereçável
1 x Conector de Ventoinha (4 pinos)
1 x CPU / Ventoinha da bomba de água Conector (4 pinos) (Controle Inteligente da Velocidade da ventoinha)
6 x Conectores da ventoinha da Chassi / Bomba de Água (4 pinos) (Controle Inteligente da Velocidade da ventoinha)
1 x Conector de alimentação ATX de 24 pinos ( Conector de alimentação de alta densidade)
1 x Conector de alimentação de 8 pinos 12V (conector de alimentação de alta densidade)
1 x Conector de alimentação de 4 pinos de 12V (conector de alimentação de alta densidade)
1 x Conector do painel frontal de áudio (15μ conector de áudio Gold)
1 x Thunderbolt ™ AIC Connector (5 pinos)
2 x USB 2.0 cabeçalhos (suporte 3 portas USB 2.0) (Intel ® Z390) (Suporta Proteção ESD)
2 x USB 3.1 Gen1 Headers (Suporta 4 portas USB 3.1 Gen1) (Hub ASMedia ASM1074) (Suporta proteção ESD)
1 x Painel frontal Tipo C USB 3.1 Gen2 Header (ASMedia ASM1562 Retimer)
1 x Modo Performance / Easy OC Header
1 x Dr. Debug com LED
1 x Botão de Alimentação com LED
1 x Botão Reset com LED

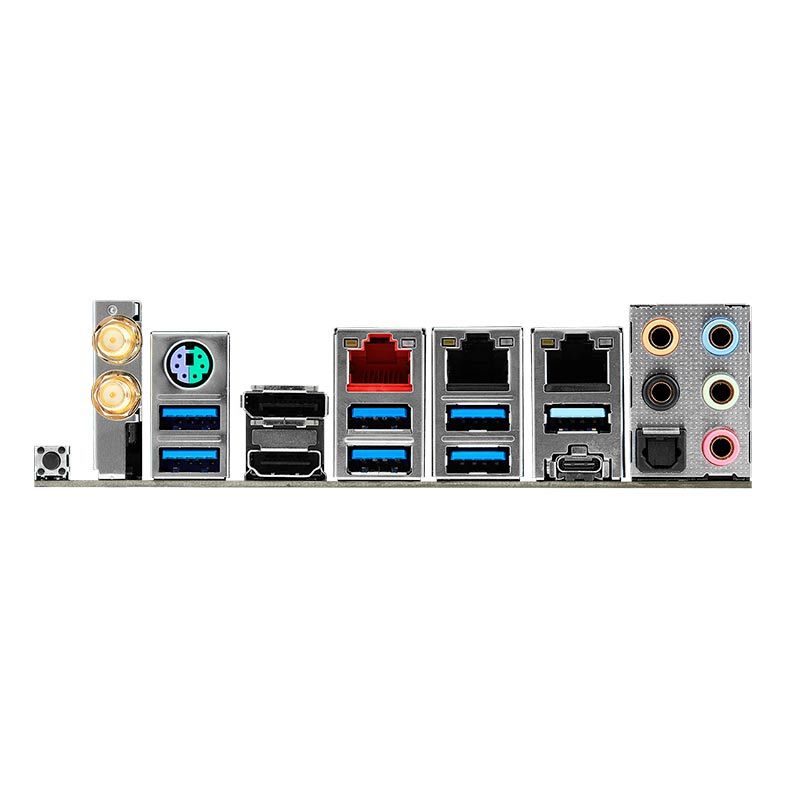

Painel Traseiro
2 x Portas de antena
1 x PS / 2 mouse / porta de teclado
1 x Porta HDMI
1 x DisplayPort 1.2
1 x Porta de saída SPDIF óptica
3 x Portas USB 3.1 Gen2 tipo-A (10 Gb / s) (ReDriver ) (Suporta proteção ESD)
1 x Porta USB 3.1 Gen2 tipo C (10 Gb / s) (ReDriver) (suporta proteção ESD)
4 x Portas USB 3.1 Gen1 (Intel ® Z390) (suporta proteção ESD)
3 x Portas LAN RJ-45 com LED (LED ACT / LINK e LED SPEED)
1 x Botão Limpar CMOS
Entradas de Áudio HD: Altifalante Posterior / Central / Baixo / Entrada de Linha / Altifalante / Microfone Frontais (Gold Audio Jacks)

Software e UEFI
Software
- ASRock Phantom Gaming Tuning
- ASRock Phantom Gaming LAN Software
- ASRock Polychrome SYNC
- ASRock Key Master
UEFI
- ASRock EZ Modo
- ASRock Full HD UEFI
- ASRock Meus Favoritos em UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- Instalador ASRock Easy RAID

Monitor de hardware
Sensores de Temperatura: CPU, CPU / Bomba de Água, Chassis / Ventoinhaes de Bomba de Água
Tacômetro de Ventoinha: CPU, CPU / Bomba de Água, Ventoinhaes de Chassi / Bomba de Água
Ventoinha Silencioso (Ajuste automático da velocidade da ventoinha pelo CPU): CPU, CPU / Ventoinhaes da bomba de água, chassi / bomba de água
Ventoinha de controle de velocidade múltipla: CPU, CPU / bomba de água, Chassis / Ventoinhaes da bomba de água
Monitoramento de tensão: + 12V, + 5V, + 3.3V, CPU Vcore, DRAM, PCH 1.05V, VCCIO, DRAM VPP, VCCSA, VCCST, DMI, assassino do erro frio do processador central

Sistema Operacional
Microsoft® Windows® 10 64-bit

Formato
ATX, 30,5 x 24,4 cm
