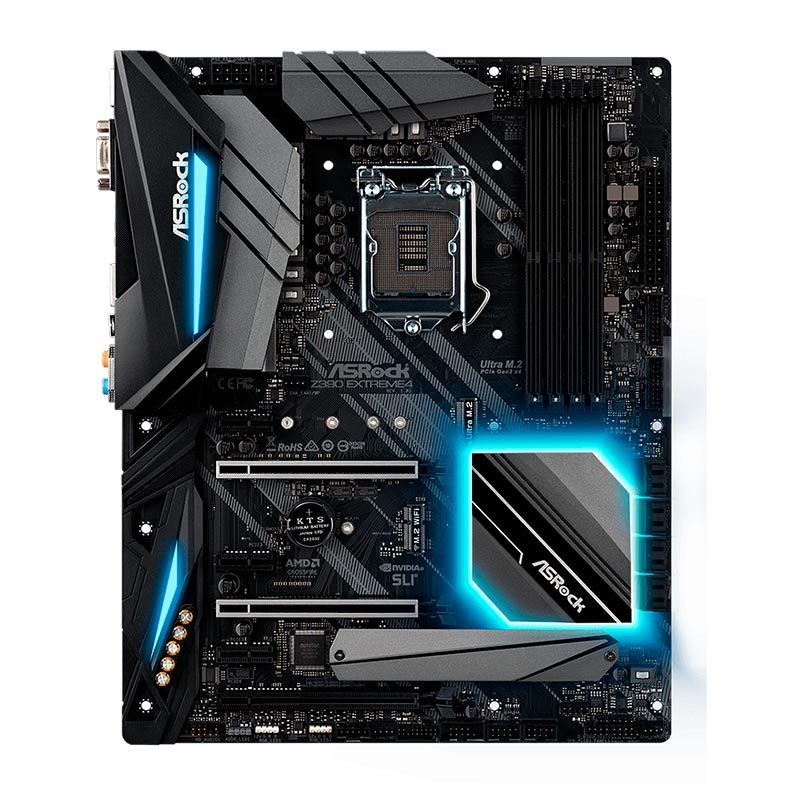

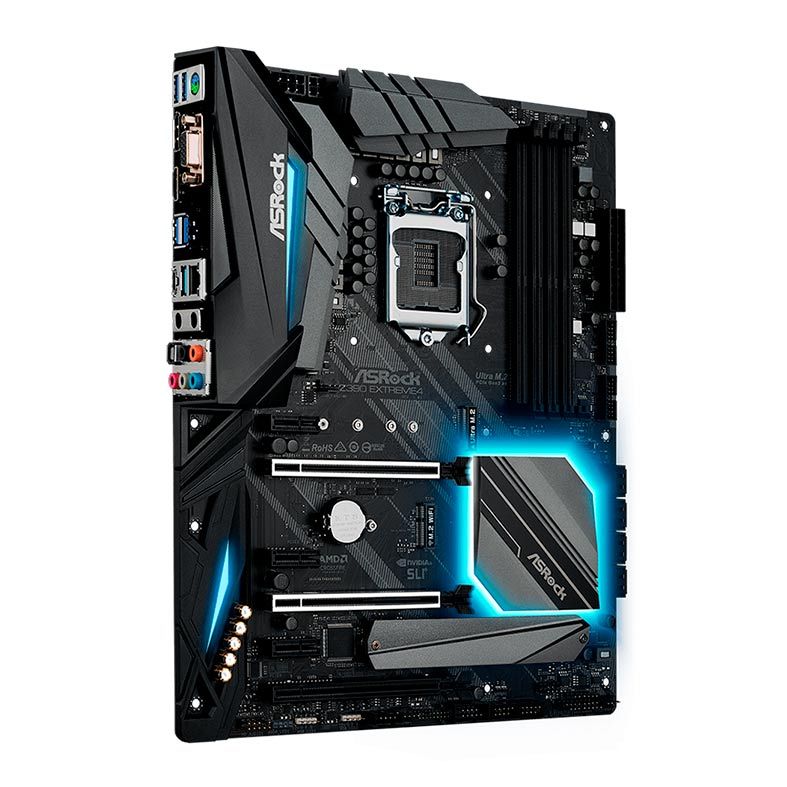

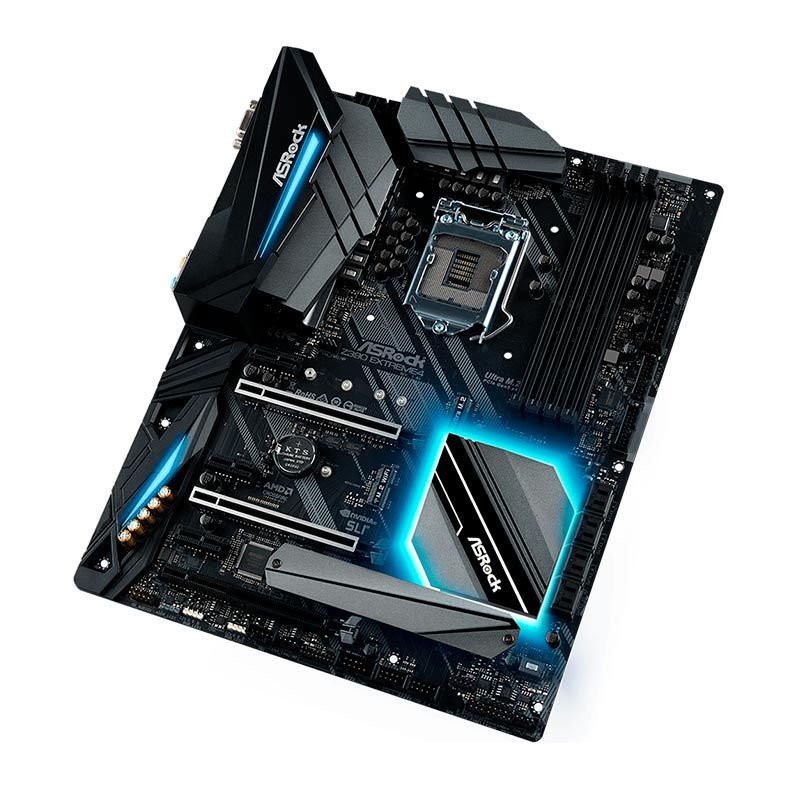

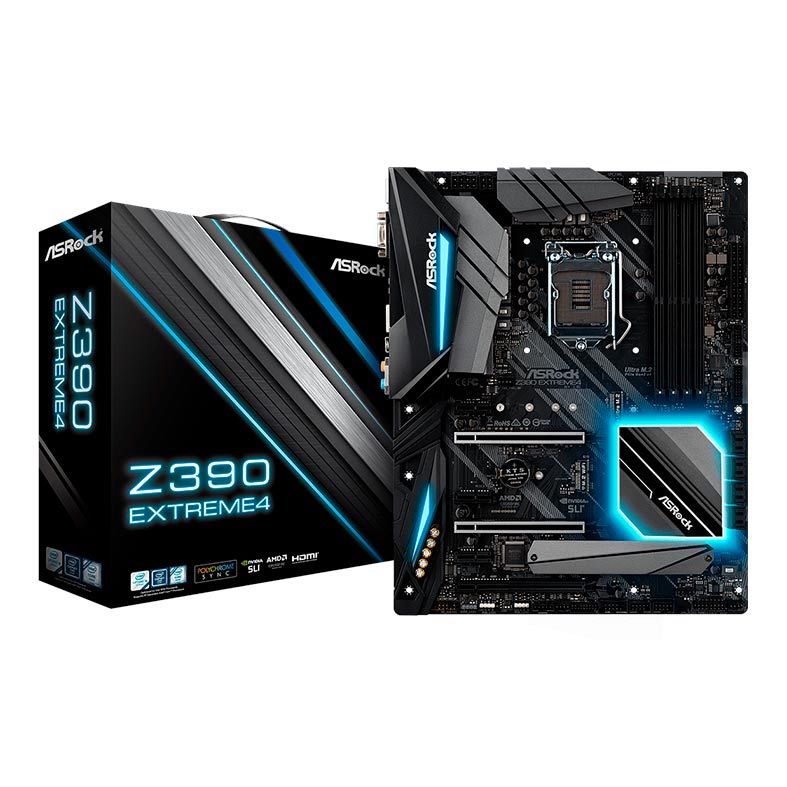

Placa Mae ASRock Z390 Extreme4 DDR4 Socket LGA1151 Chipset Intel Z390

Especificações

Marca
ASRock

Modelo
Z390 Extreme4 DDR4

Recursos Únicos
ASRock USB 3.1 Gen2
- ASRock Porta USB 3.1 Gen2 Tipo-A (10 Gb/s)
- ASRock Porta USB 3.1 Gen2 Tipo-C (10 Gb/s)
ASRock Super Alloy
- Dissipador XXL Aluminum Alloy
- Bobina de Energia 60A Premium
- Bobina de Memória Premium (Reduz 70% de perda no núcleo comparada à de pó de ferro)
- MOSFET Dual-Stack (DSM)
- Capacitores Combo (Capacitores Nichicon 12K Pretos)
- Capacitores Nichicon 12K Pretos (Capacitores 100% Japoneses feitos de alta qualidade de polímero condutivo)
- I/O Armor
- PCB Preto Fosco
- PCB de Fibra de Vidro de Alta Densidade
Tecnologia ASRock Intel® 4-Layer Memory POOL (Planes on Outer Layers)
Slots de Aço ASRock
Dissipador ASRock M.2 de Cobertura Total
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (para todas as Portas USB, de Áudio, de Rede)
Live Update & APP Shop ASRock

CPU
Suporta Processadores Intel® Core™ de 8ª e 9ª Geração (Socket 1151)
Design Digi Power
Design Power Phase 12
Suporta Tecnologia Intel® Turbo Boost 2.0
Suporta CPUs Intel® Série-K
Suporta Overclock Full-range BCLK ASRock

Chipset
Intel ® Z390

Memória
Tecnologia de memória DDR4 Dual Channel
4 x slots DDR4 DIMM
Suporta DDR4 4300+(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 não-ECC, sem-buffer
Suporta módulos de memória UDIMM ECC (opera em modo não-ECC)
Capacidade máxima de memória do sistema: 128GB*
Suporta Intel® Extreme Memory Profile (XMP) 2.0
15μ de Ouro nos Contatos dos Slots DIMM

BIOS
2 x BIOS Legal 128Mb AMI UEFI com suporte a interface gráfica Multi-idioma (1 x BIOS Principal e 1 x BIOS Backup)
Suporta Tecnologia Secure Backup UEFI
Compatível com eventos de despertar ACPI 6.0
Suporta SMBIOS 2.7
CPU Core/Cache, GT, DRAM, PCH 1.0V, VCCIO, VCCST, VCCSA, VCCPLL, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL Multi-ajuste de Voltagem

Gráfico
Suporta Gráficos Intel® UHD Integrados : Intel® Quick Sync Video com AVC, Codificação1 Total por Hardware em MVC (S3D) e MPEG-2, Intel® InTru™ 3D, Intel® Clear Tecnologia de Vídeo HD, Intel® Insider™, Gráficos Intel® UHD
DirectX 12
Codificação/Decodificação HWA: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decodificar apenas), MPEG2, MJPEG, VC-1
Três opções de saída de vídeo: D-Sub, HDMI e DisplayPort 1.2
Suporta Monitor Triplo
Suporta Tecnologia HDMI 1.4 com resolução máxima de 4K x 2K (4096x2160) @ 30Hz
Suporta DisplayPort 1.2 com resolução máxima de 4K x 2K (4096x2304) @ 60Hz
Suporta D-Sub com resolução máxima de 1920x1200 @ 60Hz
Suporta Sincronismo Automático de Lábios, Cores Profundas (12bpc), xvYCC e HBR (High Bit Rate Audio / Áudio de Alto Bit Rate) com HDMI 1.4 Port (Monitor HDMI compatível necessário)
Suporta HDCP 2.2 com HDMI 1.4 e DisplayPort 1.2 Ports
Suporta 4K Ultra HD (UHD) playback com HDMI 1.4 e DisplayPort 1.2 Ports

Áudio
Áudio HD 7.1 Canais com Proteção de Conteúdo (Codec de Áudio Realtek ALC1220)
Suporte Áudio Blu-ray Premium
Suporta Surge Protection
Suporta Purity Sound™ 4
Capacitores de Áudio Nichicon Série Fine Gold
DAC SNR 120dB com Amplificador Diferencial
Amplificador de Headset Premium NE5532 para o Conector do Painel Frontal (suporta headsets de até 600 Ohms)
Entrada-Pure Power
Tecnologia Direct Drive
Proteção de Isolamento do PCB
Sensor de Impedância na Saída Traseira
Camadas do PCB Individuais para os Canais E/D de Áudio
RGB LED
Conector de Áudio com 15μ de Ouro
Suporta DTS Connect

LAN
Gigabit LAN 10/100/1000 Mb/s
Giga PHY Intel® I219V
Suporta Wake-On-LAN
Suporta Proteção Contra Raios/ESD
Suporta Eficiencia de Energia Ethernet 802.3az
Suporta PXE

Slots de Expansão
2 x Slots PCI Express 3.0 x16 (PCIE2 / PCIE4: single a x16 (PCIE2); dual a x16 (PCIE2) / x4 (PCIE4))
3 x Slots PCI Express 3.0 x1 (PCIe flexível)
Suporta AMD Quad CrossFireX ™ e CrossFireX ™
1 x M.2 Socket (Chave E), suporta o módulo WiFi / BT tipo 2230 e o Intel® CNVi (WiFi integrado / BT)

Armazenamento
6 x conectores SATA3 6.0 Gb/s, suportando RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 16), NCQ, AHCI e Hot Plug
2 x conectores SATA3 6.0 Gb/s do ASMedia ASM1061, suportando NCQ, AHCI e Hot Plug
1 x Soquete Ultra M.2 (M2_1), suporta módulo M.2 SATA3 6.0 Gb/s M Key tipo 2230/2242/2260/2280 e módulo M.2 PCIe até Gen3 x4 (32 Gb/s)
1 x Soquete Ultra M.2 (M2_2), suporta módulos M Key 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s e módulos M.2 PCIe até Gen3 x4 (32 Gb/s)

Conectores Internos
1 x Conector para COM
1 x Conector TPM
1 x Conector de Speaker e Power LED
2 x Conectores RGB LED
1 x Conector de LED Endereçável
1 x Conector de Ventoínha da CPU (4-pin)
1 x Conector de Ventoinha de CPU/Bomba de Água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)
3 x Conectores de Ventoinha de Gabinete/Bomba D’água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)
1 x Conector de energia ATX 24 pinos (Conector de Energia de Alta-Densidade)
1 x Conector de Energia 12V 8 pinos (Conector de Energia de Alta-Densidade)
1 x Conector de energia 12V 4 pinos (Conector de Energia de Alta-Densidade)
1 x Conector de painel de áudio frontal (Conector de Áudio com 15μ de Ouro)
1 x Conector Thunderbolt™ AIC (5-pin)
2 x Conectores USB 2.0 (suportando 4 portas USB 2.0) (Intel® Z390) (Suporta Proteção Contra ESD)
2 x Conectores USB 3.1 Gen1 (suportando 4 portas USB 3.1 Gen1) (ASMedia ASM1074 hub) (Suporta Proteção Contra ESD)
1 x Conector USB 3.1 Gen1 Tipo-C de Painel Frontal (Intel® Z390) (Suporta Proteção Contra ESD)
1 x Modo Desempenho / Conector de OC Fácil

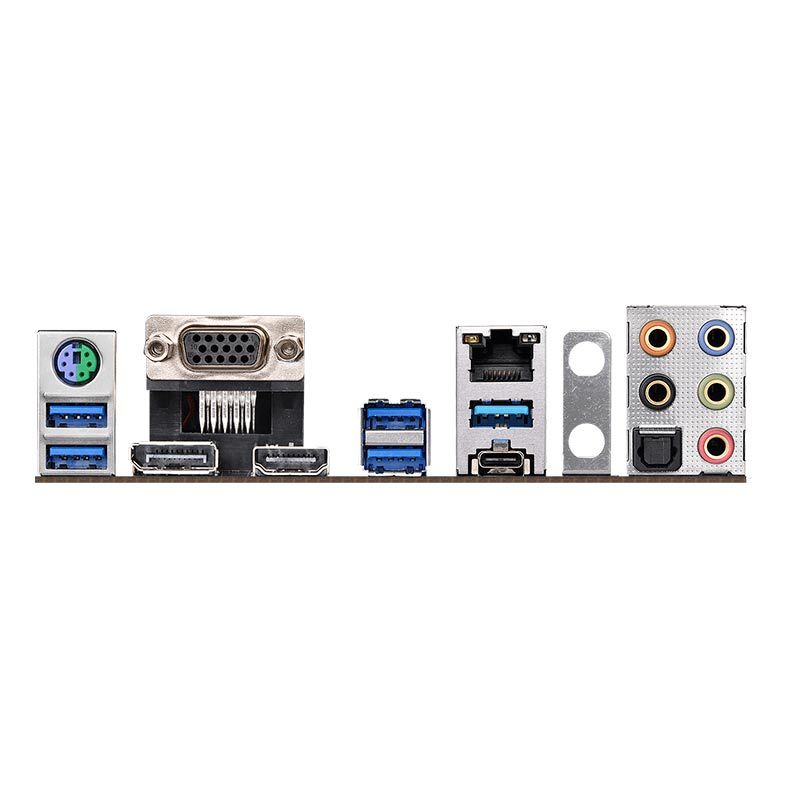

Painel Traseiro
1 x Portas Antenna
1 x Porta de Mouse / Teclado PS/2
1 x Porta D-Sub
1 x Porta HDMI
1 x DisplayPort 1.2
1 x Porta de Saída Óptica SPDIF
1 x Porta USB 3.1 Gen2 Tipo-A (10 Gb/s) (ReDriver) (Suporta Proteção Contra ESD)
1 x Porta USB 3.1 Gen2 Tipo-C (10 Gb/s) (ReDriver) (Suporta Proteção Contra ESD)
4 x Portas USB 3.1 Gen1 (Intel® Z390) (Suporta Proteção Contra ESD)
1 x Porta de Rede RJ-45 com LED (LED de ACESSO E LED de VELOCIDADE)
Conectores de Áudio HD: Auto-falante traseiro / Central / Grave / Entrada de Linha / Alto-Falante Frontal / Microfone

Software e UEFI
Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock EZ Mode
- UEF Full HD ASRock
- ASRock na UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- Instalador ASRock Easy RAID

Monitor de hardware
Sensor de Temperatura: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água
Tacômetro de Ventoinha:: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água
Quiet Fan (Ajuste automático das ventoinhas do gabinete de acordo com a temperatura do CPU): CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água
Controle Multivelocidade de Ventoinha: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água
Monitoramento de Voltagem: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.0V, VCCSA, VCCST, VCCIO

Sistema Operacional
Microsoft® Windows® 10 64-bit

Formato
ATX, 30,5 x 24,4 cm
