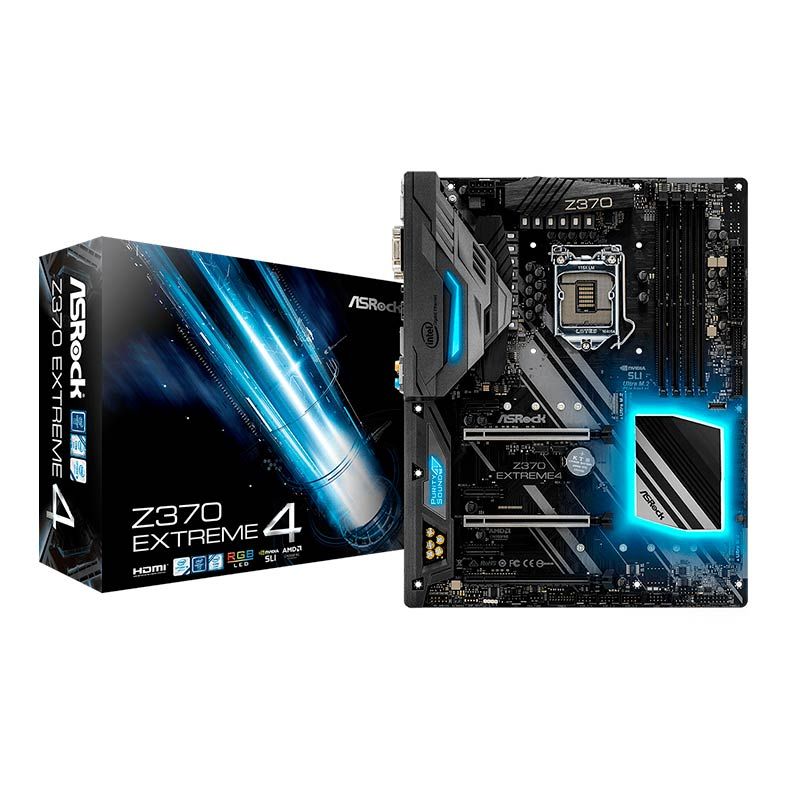

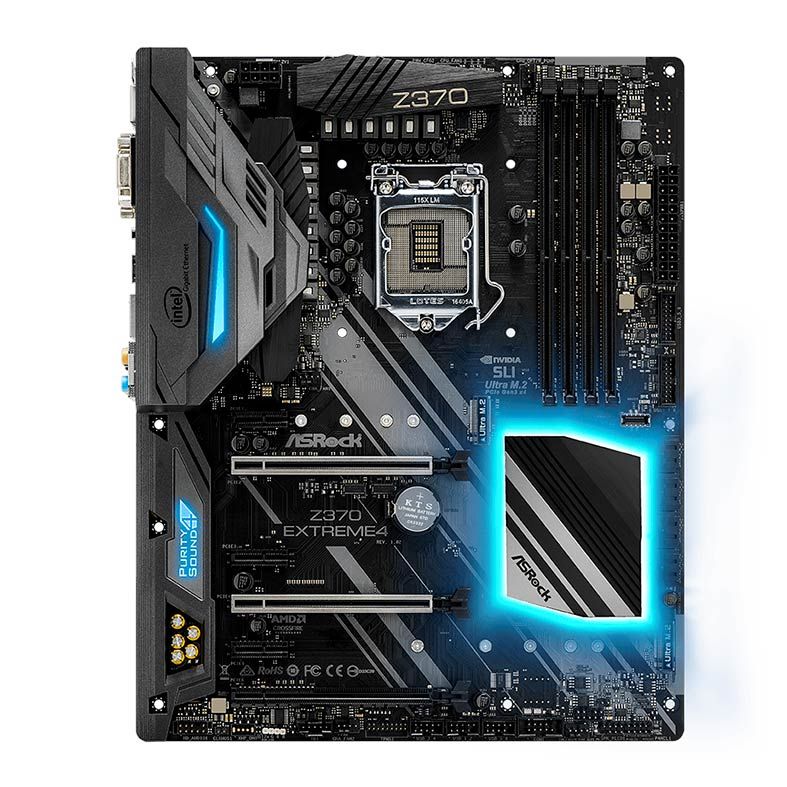

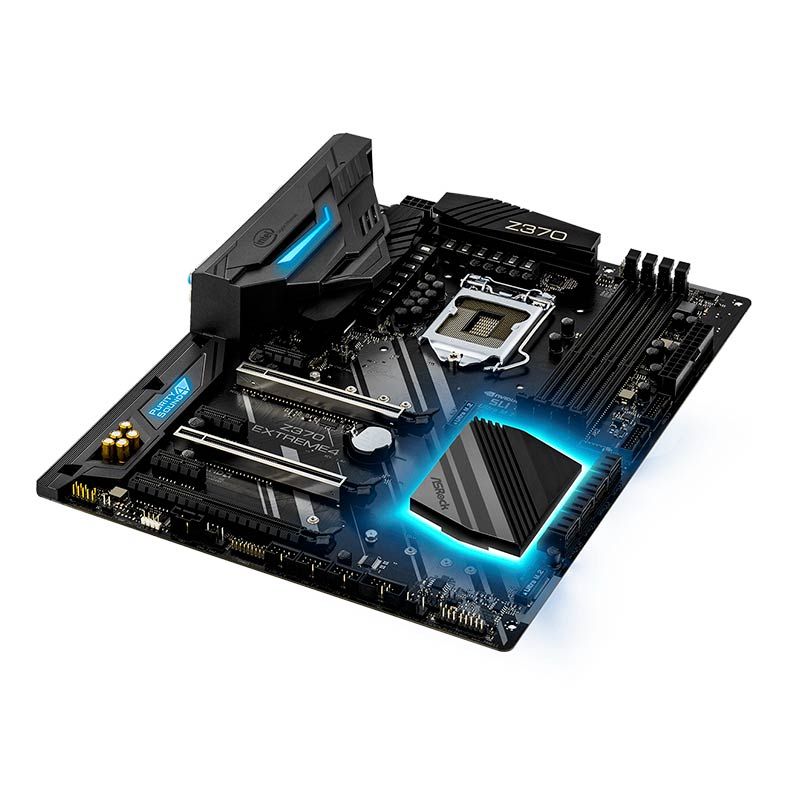

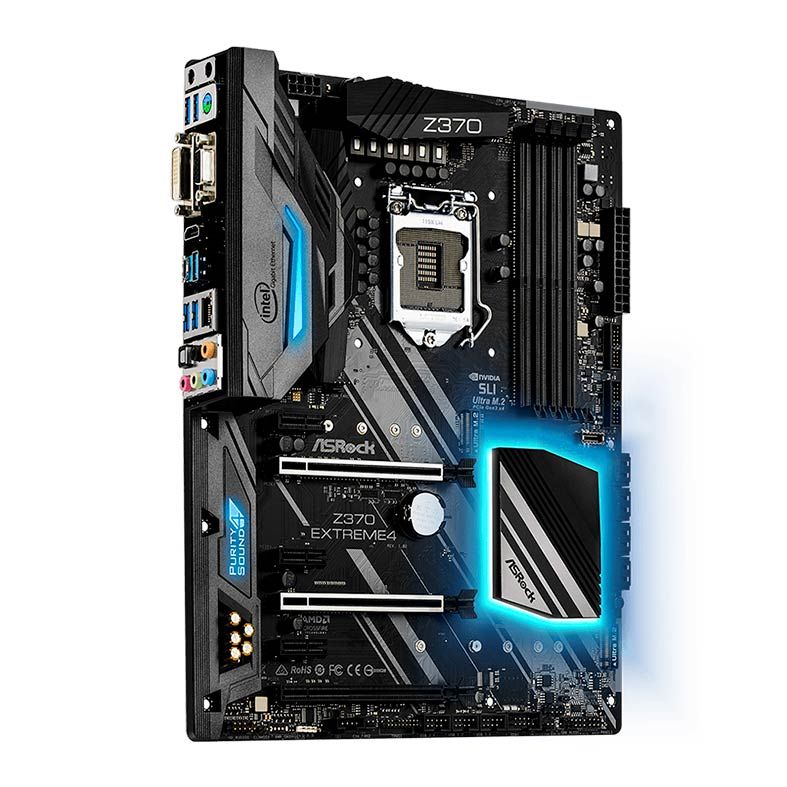

Placa Mae ASRock Z370 Extreme4 DDR4 Socket LGA1151 Chipset Intel Z370

Especificações

Marca
ASRock

Modelo
90-MXB5U0-A0UAYZ

Características
ASRock USB 3.1 Gen2
- Porta tipo ASRock USB 3.1 Gen2 (10 Gb / s)
- Porta ASRock USB 3.1 Gen2 tipo C (10 Gb / s)
ASRock Liga Super
- Dissipador de calor liga de alumínio XXL
- Acoplador de energia Premium 60A
- Memória Premium Alloy Choke (Reduz 70% perda do núcleo em relação ao estrangulamento pó de ferro)
- dual-Stack MOSFET (DSM)
- Combo Caps (Caps Nichicon 12K preto)
- bonés pretos Nichicon 12K (100% Japão fez capacitores de polímeros condutores de alta qualidade)
- I / O Armour
- PCB Preto Mate - PCB de
Tecido de Vidro de Alta Densidade
ASRock Plataforma de Memória de 4 Camadas Intel® (Planos em Camadas Externas) Tecnologia
ASRock Slots de Aço
ASRock Ultra M.2 (PCIe Gen3 x4 e SATA3)
Proteção ASRock Full Spike (para todas as portas USB, de áudio, LAN)
ASRock Live Update e APP Shop

Processador
Suporta 8 ª Geração Intel ® Core ™ (soquete 1151)
Digi Design de Energia
12 Phase Power Design
Suporta Intel ® Turbo Boost 2.0 Tecnologia
Suporta Intel ® K-Series CPUs desbloqueado
Suporta ASRock BCLK Full-gama Overclocking

Chipset
Intel ® Z370

Memória
Tecnologia de Memória Dual Channel DDR4
4 x Slots DDR4 DIMM
Suporta DDR4 4333+ (OC) * / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) ) / 3600 (OC) / 3200 (OC) / 2933 (OC) / 2800 (OC) / 2666/2400/2133 memória sem buffer não ECC
Suporta módulos de memória ECC UDIMM (operar no modo não-ECC)
Max. capacidade de memória do sistema: 64 GB
Suporta Intel ® Extreme Memory Profile (XMP) 2.0
15μ ouro contato no Slots DIMM

Bios
2 x 128Mb AMI UEFI Legal BIOS com suporte a GUI multilíngüe (1 x BIOS principal e 1 x BIOS de backup)
Suporta tecnologia Secure Backup UEFI
Eventos de ativação compatíveis com ACPI 6.0
Suporte SMBIOS 2.7
Núcleo / Cache da CPU, Core / Cache GT , DRAM, PCH 1.0V, VCCIO, VCCST, VCCSA, VCCPLL, PLL Interno da CPU, PLL GT, Ring PLL, Agente de Sistema PLL, Controlador de Memória Multi-ajuste da Tensão PLL

Gráfico
Suporta Intel ® Gráficas UHD visuais integrados: Intel ® Quick Sync Vídeo com AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel ® InTru ™ 3D, a Intel ® Clear Video HD Technology, Intel ® Insider ™, Intel ® Gráficos UHD
DirectX 12
HWA de codificação / descodificação: VP9 8 bits, 10 bits VP9 (Codificar apenas), VP8, HEVC (MPEG-H Parte 2, H.265), AVC (MPEG4, H.264), MPEG2 -Parte2 (h.262), JPEG / MJPEG, VC-1
máx. memória compartilhada 1024MB * *
Três opções de saída gráfica: D-Sub, DVI-D e HDMI
Suporta monitor triplo
Suporta HDMI com máx. resolução até 4K x 2K (4096x2160) @ 30Hz
Suporta DVI-D com max. resolução até 1920x1200 @ 60Hz
Suporta D-Sub com max. resolução de até 1920x1200 @ 60Hz
Suporta Auto Lip Sync, Deep Colour (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (Compatível com monitor HDMI é necessário)
Suporta HDCP com portas DVI-D e HDMI
Suporta 4K Reprodução Ultra HD (UHD) com porta HDMI

Áudio
Áudio de Áudio 7.1CH CH com Protecção de Conteudo (Codec de Áudio Realtek ALC1220)
Suporta Suporta Blu-ray - Suporta Protecção contra Surtos
Suporta Purity Sound ™ 4
Bonés de Áudio Nichicon Fine Gold Series
120dB SNR DAC com Amplificador Diferencial
NE5532 Premium Headset Amplifier para conector de áudio do painel frontal (Suporta headsets até 600 Ohm)
Pure Power-In
Tecnologia Direct Drive
Blindagem Isolada PCB
Detecção de Impedância na porta Rear Out
Camadas Individuais PCB para R / L Canal Audio
LED RGB
15μ Gold Audio Conector
Suporta DTS Connect

LAN
Gigabit LAN 10/100/1000 Mb / s
Giga PHY Intel ® I219V
Suporta Wake-On-LAN
Suporta relâmpago / ESD
Suporta Energia 802.3az Ethernet Eficiente
suporta PXE

Slots
3 x slots PCI Express 3.0 x16 (PCIE2 / PCIE4 / PCIE6: simples a x16 (PCIE2); dual a x8 (PCIE2) / x8 (PCIE4); triplo a x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6)
3 x PCI Express 3.0 x1 Slots (PCIe flexível)
Suporta AMD Quad CrossFireX ™, 3-Way CrossFireX ™ e CrossFireX ™
Suporta NVIDIA ® Quad SLI ™ e SLI ™
Suporta NVIDIA ® NVLink ™ com dual NVIDIA ® GeForce Placas gráficas da série RTX
1 x Tomada M.2 (Chave E), suporta módulo 2230 WiFi / BT
Contato de ouro 15μ em Slot VGA PCIe (PCIE2)

Armazenamento
6 x Conectores SATA3 de 6,0 Gb / s, suporte a RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel ® Rapid Storage Technology 15), NCQ, AHCI e Hot Plug
2 x Conectores SATA3 de 6,0 Gb / s ASMedia ASM1061, suporte NCQ, AHCI e Hot Plug
1 x Soquete Ultra M.2 (M2_1), suporta o módulo M Key 2230/2242/2260/2280 M.2 SATA3 de 6,0 Gb / s e o módulo M.2 PCI Express para cima para Gen3 x4 (32 Gb / s)
1 x Soquete Ultra M.2 (M2_2), suporta o tipo M 2230/2242/2260/2280/22110 M.2 SATA3 Módulo de 6,0 Gb / s tipo Chave e M.2 PCI Módulo expresso até Gen3 x4 (32 Gb / s)

Conector
1 x Porta COM Header
1 x TPM Header
1 x LED Power e Speaker Header
1 x LED RGB Header
1 x CPU Fan Connector (4 pinos)
1 x CPU Opcional / Water Pump Fan Connector ( 4 pinos)
2 x Conectores da ventoinha do chassi (4 pinos) (controle de velocidade da ventoinha inteligente)
1 x Chassi opcional / conector da ventoinha da bomba de água (4 pinos)
1 x Alimentação de 24 pinos ATX Conector (Conector de Alimentação de Alta Densidade)
1 x Conector de alimentação de 12 pinos de 12V (conector de alimentação de alta densidade)
1 x Conector de áudio do painel frontal (conector de áudio de 15μ Gold)
1 x Conector Thellbolt ™ AIC (5 pinos)
3 x USB 2.0 conector (suporte 6 portas USB 2.0) (Intel ® Z370) (suporta ESD)
1 x USB 3.1 Gen1 cabeçalho (Suporta duas USB 3.1 portas gen1) (Intel ® Z370) (Suporta ESD)
1 x USB 3.1 Gen1 Header (Suporta 2 portas USB 3.1 Gen1) (hub ASMedia ASM1074) (Suporta proteção ESD)
1 x Painel frontal Tipo C USB 3.1 Gen1 Header (hub ASMedia ASM1074)

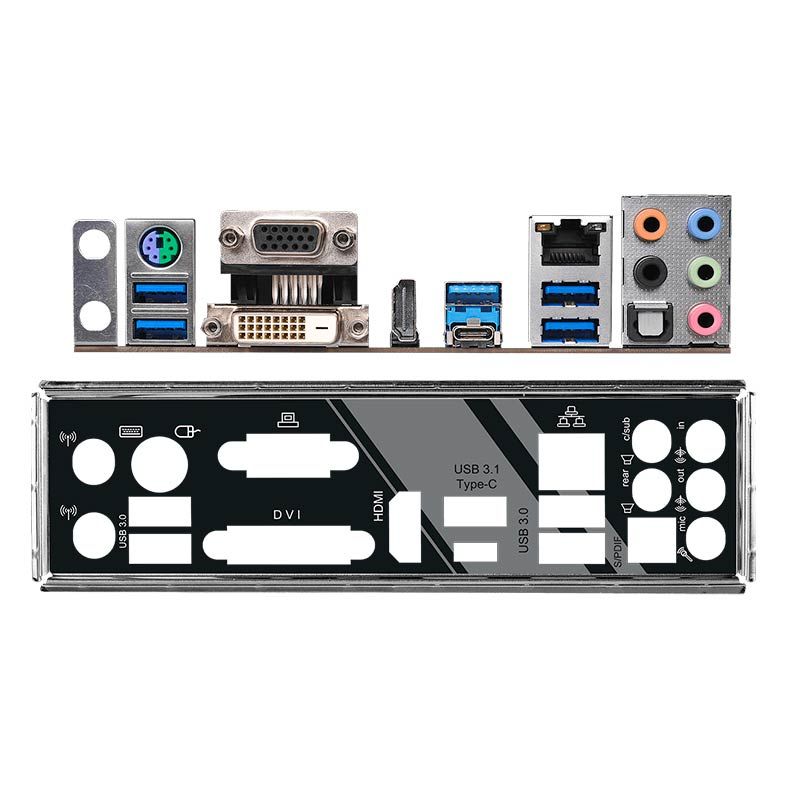

Painel Traseiro
2 x Portas de Antena
1 x Porta PS / 2 de Mouse / Teclado
1 x Porta D-Sub
1 x Porta DVI-D
1 x Porta HDMI
1 x Porta de Saída SPDIF Óptica
1 x USB 3.1 Gen2 Tipo-A Porta (10 Gb / s) (ASMedia ASM3142) (Suporta proteção ESD)
1 x Porta USB 3.1 Gen2 tipo C (10 Gb / s) (ASMedia ASM3142) (suporta proteção ESD)
4 x Portas USB 3.1 Gen1 (Intel ® Z370) (Suporta proteção contra ESD)
1 x Porta de LAN RJ-45 com LED (LED ACT / LINK e SPEED LED)
Entradas de áudio HD: alto-falante traseiro / central / baixo / entrada de linha / alto-falante frontal / microfone

Software e UEFI
Software
- ASRock A-Tuning
- ASRock RGB LED
- ASRock XFast LAN
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock Meus favoritos em UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- BIOS ASRock Crashless
- ASRock Easy RAID Installer

Acessórios
Guia de instalação rápida, CD de suporte, blindagem de E / S
4 x Cabos de dados SATA
1 x Placa ASRock SLI_HB_Bridge_2S
3 x Parafusos para M.2 Sockets

Sistema operacional
Windows ® 10 de 64 bits

Formato
ATX, 30,5 cm x 24,4 cm
