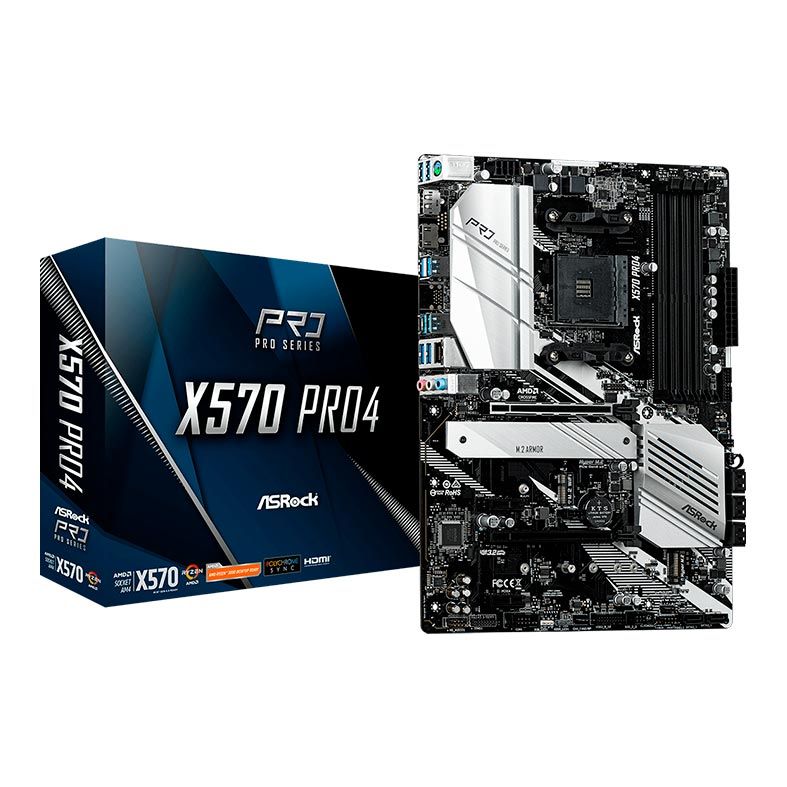

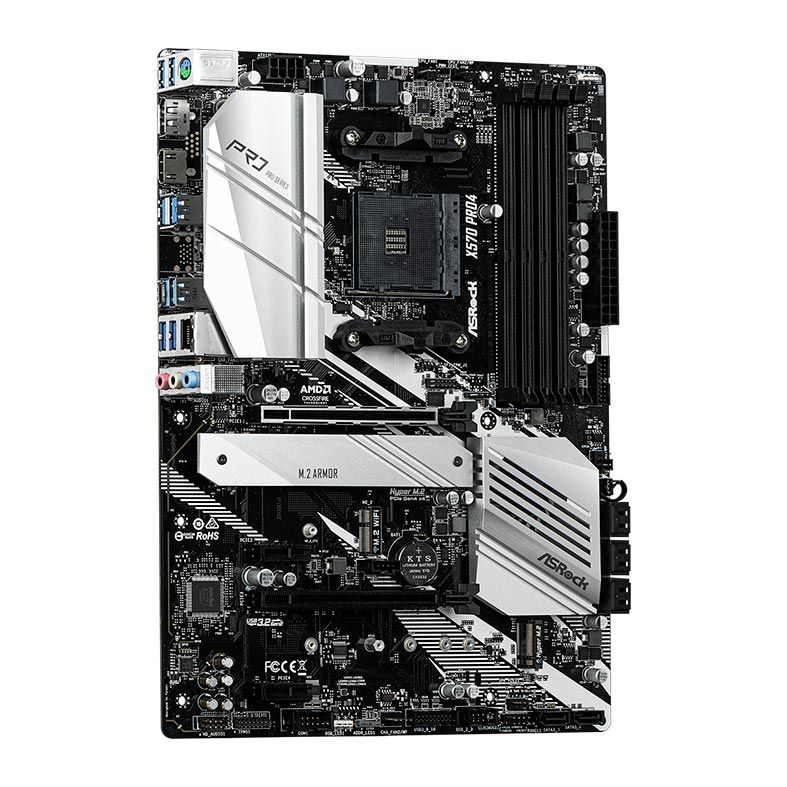

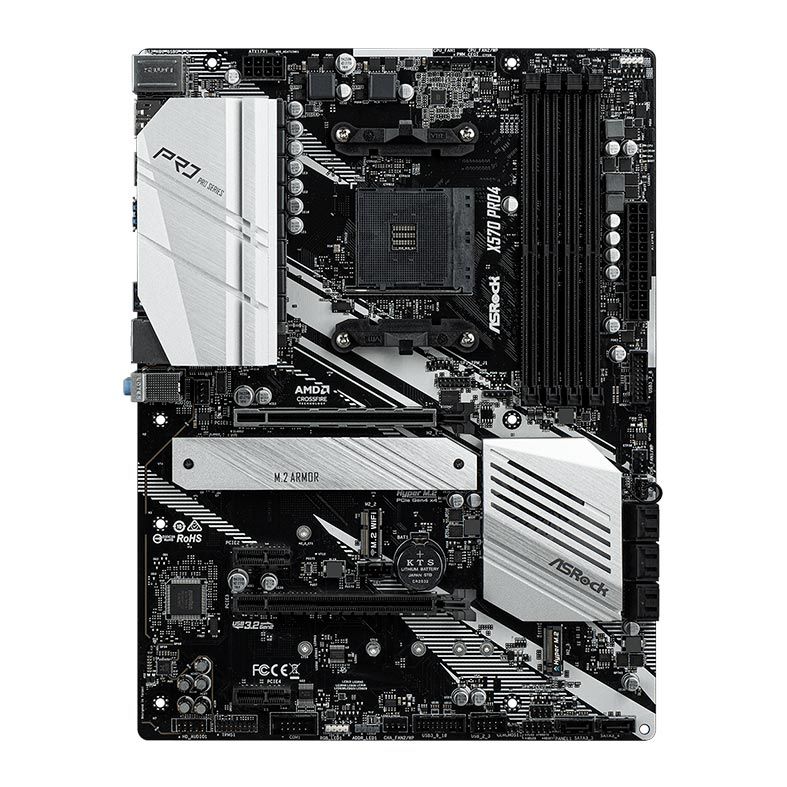

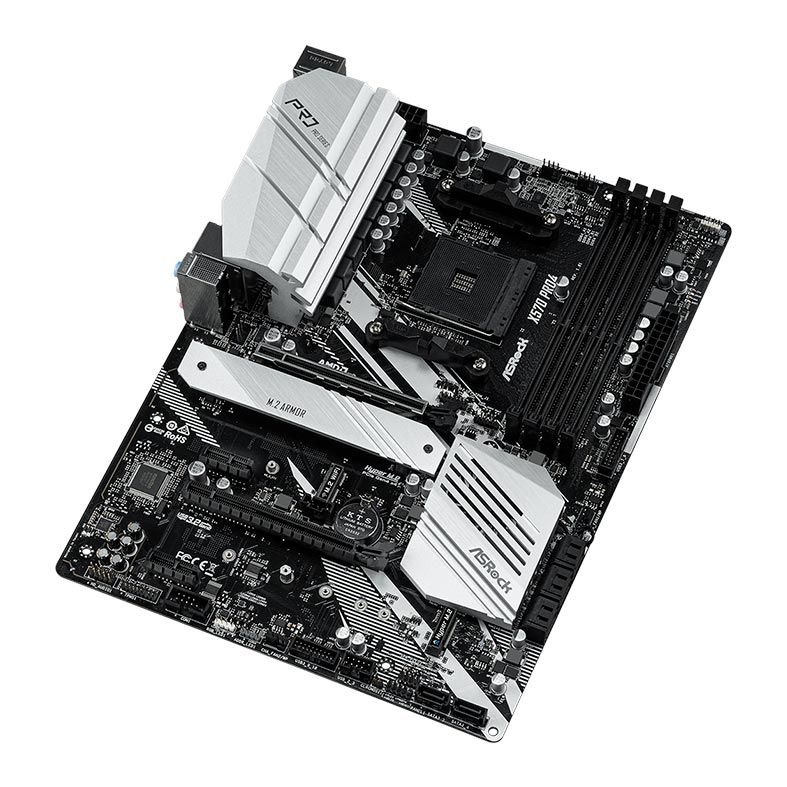

Placa Mae AsRock X570 PRO4 DDR4 Socket AM4 Chipset AMD X570

Especificações

Marca
ASRock

Modelo
X570 PRO4 DDR4

Recursos Únicos
ASRock USB 3.2 Gen2
- Porta ASRock USB 3.2 Gen2 Tipo A (10 Gb / s)
- Porta ASRock USB 3.2 Gen2 Tipo C (10 Gb / s)
ASRock Super Alloy
- Dissipador de calor de liga de alumínio XXL
- Dissipador de calor de liga de alumínio XXL - Choke de energia premium 50A
- Preto safira PCB
- PCB de tecido de vidro de alta densidade
- PCB de 2 oz de cobre PCB
Slot de aço ASRock Gen4
ASRock Cobertura completa M.2 Dissipador de calor
ASRock Hyper M.2 (PCIe Gen4x4 e SATA3)
ASRock POST Checker Checker (PSC)
ASRock Proteção total contra picos (para todos os USB, áudio) ,
ASRock Live Update e APP Shop

CPU
Suporta processadores AMD AM4 da série Ryzen ™ 2000 e 3000 *
Design Digi Power
Design em 10 fases de energia

Chipset
AMD X570

Memória
Tecnologia de memória DDR4 de canal duplo
4 x slots DIMM DDR4
As CPUs da série AMD Ryzen (Matisse) suportam DDR4 4066+ (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 ( OC) / 3466 (OC) / 3200/2933/2667/2400/2133 ECC e não ECC, memória sem buffer
os processadores da série AMD Ryzen (Pinnacle Ridge) suportam DDR4 3466+ (OC) / 3200 (OC) / 2933/2667/2400/2133 ECC e não ECC, memória sem buffer
Os processadores da série AMD Ryzen (Picasso) suportam DDR4 3466+ (OC) / 3200 (OC) / 2933/2667/2400/2133 não ECC, memória sem buffer
Capacidade máx. capacidade da memória do sistema: 128GB
15μ Gold Contact nos slots DIMM

BIOS
BIOS legal AMI UEFI de 256Mb com suporte a GUI
Suporta "Plug and Play"
Eventos de ativação de conformidade com ACPI 5.1
Suporta jumperfree
Suporte a SMBIOS 2.3
CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, + 1.8V, VDDP, VDDG, calibração da linha de carga da CPU, multi-ajuste de tensão da calibração da linha de carga da CPU VDDCR_SOC

Gráfico
Gráficos integrados da série AMD Radeon ™ Vega na APU da série Ryzen *
DirectX 12, Pixel Shader 5.0
Memória compartilhada padrão de 2 GB. A memória compartilhada máxima suporta até 16 GB. * *
Saída gráfica dupla: suporta portas HDMI e DisplayPort 1.2 por controladores de vídeo independentes
Suporta HDMI 2.0 com no máx. resolução de até 4K x 2K (4096x2160) a 60Hz
Suporta DisplayPort 1.2 com máx. resolução de até 4K x 2K (4096x2160) a 60Hz
Suporta sincronização automática de lábios, cores profundas (12bpc), xvYCC e HBR (áudio de alta taxa de bits) com portas HDMI 2.0 (é necessário um monitor compatível com HDMI)
suporta HDR (alta faixa dinâmica ) com HDMI 2.0
Suporta HDCP 2.2 com portas HDMI 2.0 e DisplayPort 1.2
Suporta reprodução 4K Ultra HD (UHD) com portas HDMI 2.0 e DisplayPort 1.2
Suporta Microsoft ® PlayReady

Áudio
Áudio HD 7.1 CH com proteção de conteúdo (codec de áudio Realtek ALC1200)
Suporte premium a áudio Blu-ray
Suporta proteção contra surtos
Tampas de áudio ELNA
Blindagem isolada de PCB
Camadas individuais de PCB para canal de áudio R / L

LAN
LAN Gigabit 10/100/1000 Mb / s
Giga PHY Intel ® I211AT
Suporta Wake-On-LAN
Suporta proteção contra descargas
atmosféricas / ESD - Suporta Ethernet 802.3az com eficiência de energia
Suporta PXE

Slots de Expansão
CPUs da série AMD Ryzen (Matisse)
2 x Slots PCI Express 4.0 x16 (PCIE1 / PCIE3: único em x16 (PCIE1); duplo em x16 (PCIE1) / x4 (PCIE3))
CPUs da série AMD Ryzen (Pinnacle Ridge)
2 x Slots PCI Express 3.0 x16 (PCIE1 / PCIE3: único em x16 (PCIE1); duplo em x16 (PCIE1) / x4 (PCIE3))
CPUs da série AMD Ryzen (Picasso)
2 x Slots PCI Express 3.0 x16 (PCIE1 / PCIE3 : único em x8 (PCIE1); duplo em x8 (PCIE1) / x4 (PCIE3))
2 x Slots PCI Express 4.0 x1
Suporta AMD Quad CrossFireX ™ e CrossFireX ™
1 x Soquete M.2 (chave E), suporta módulo WiFi / BT tipo 2230
Contato em ouro de 15μ no slot VGA PCIe (PCIE1)

Armazenamento
8 x Conectores SATA3 de 6,0 Gb / s, suportam RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug
1 x Soquete Hyper M.2 (M2_1), suporta o tipo de chave M 2230/2242/2260 / 2280/22110 Módulo PCI Express M.2 até Gen4x4 (64 Gb / s) (com Matisse) ou Gen3x4 (32 Gb / s) (com Pinnacle Ridge e Picasso)
1 x Soquete Hyper M.2 (M2_3) , suporta o tipo de chave M módulo 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb / s e módulo PCI Express M.2 até Gen4x4 (64 Gb / s) (com Matisse) ou Gen3x4 (32 Gb / s ) (com Pinnacle Ridge e Picasso)

Conectores Internos
1 x Conector de porta COM
1 x Conector SPI TPM
1 x LED de energia e Conector do alto-falante
2 x Conectores de LED RGB
1 x Conector de LED endereçável
1 x Conector do ventoinha da CPU (4 pinos)
1 x Conector do ventoinha da bomba de CPU / bomba de água (4 pinos) (controle inteligente de velocidade do ventoinha)
3 x Conectores do ventoinha da bomba de chassi / água (4 pinos) (controle inteligente de velocidade do ventoinha)
1 x Conector de alimentação ATX de 24 pinos
1 x Conector de alimentação de 12V de 8 pinos
1 x Conector de áudio do painel frontal
1 x Conector USB de ventoinha AMD LED
1 x Conector Thunderbolt ™ AIC (5 pinos) (suporta apenas placa ASRock Thunderbolt ™ 3 AIC R2.0)
1 x Conector USB 2.0 (suporta 2 portas USB 2.0) (suporta proteção ESD)
2 x Conectores USB 3.2 Gen1 (Suporta 4 portas USB 3.2 Gen1) (Suporta proteção ESD)

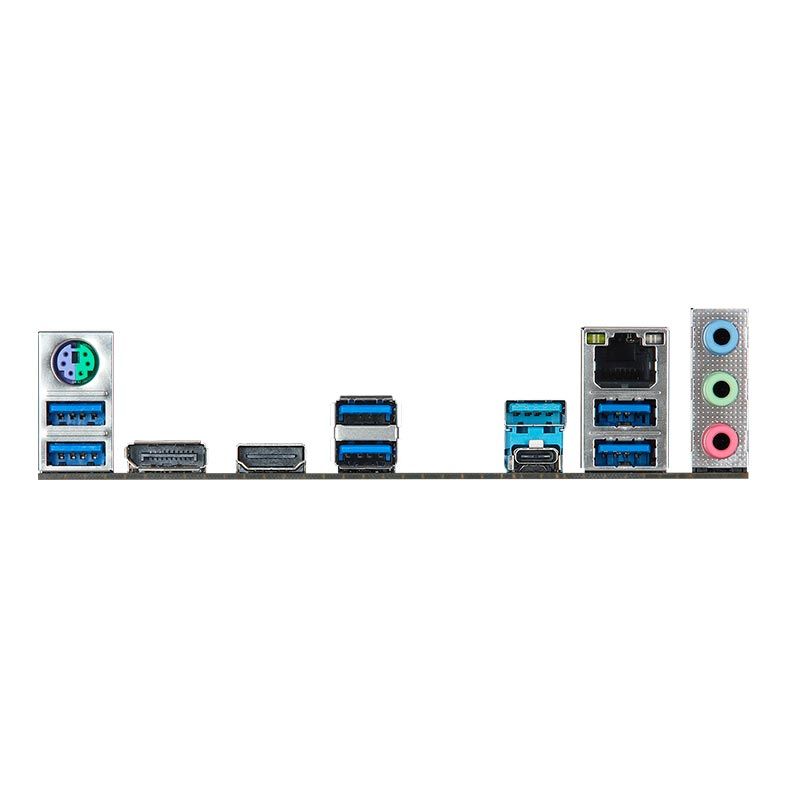

Painel Traseiro
3 x Portas de antena (na blindagem do painel de E / S)
1 x Porta PS / 2 de mouse / teclado
1 x Porta HDMI
1 x DisplayPort 1.2
1 x Porta USB 3.2 Gen2 tipo A (10 Gb / s) ( Suporta proteção ESD
1 x Porta USB 3.2 Gen2 tipo C (10 Gb / s) (suporta proteção ESD)
6 x Portas USB 3.2 Gen1 (suporta proteção ESD)
1 x Porta LAN RJ-45 com LED (ACT / LED LINK e SPEED LED)
Conectores de áudio HD: Entrada de linha / Alto-falante frontal / Microfone

Software e UEFI
Software
ASRock Polychrome SYNC
LAN
UEFI ASRock XFast UEFI
UEFI ASRock Full HD
Flash Instantâneo ASRock

Monitor de hardware
Sensor de temperatura: CPU, CPU / bomba de água, chassi, ventoinha do chassi / bomba de água
Tacômetro do ventoinha: CPU, CPU / bomba de água, chassi, ventoinha do chassi / bomba de água
ventoinha silencioso (ventoinha silencioso (ajuste automático da velocidade do ventoinha do chassi pela temperatura da CPU): CPU, CPU / bomba de água, chassi, ventoinhas de chassi / bomba de água
Controle de velocidade múltipla do ventoinha: CPU, CPU / bomba de água, chassi, ventoinhaes de chassi / bomba de água
Monitoramento de tensão: + 12V, + 5V, + 3,3V, CPU Vcore, CPU VDDCR_SOC, DRAM, PREM VDDCR_SOC, + 1,8V, VDDP

Sistema Operacional
Microsoft ® Windows ® 10 de 64 bits

Formato
ATX, 30,5 x 22,9 cm
