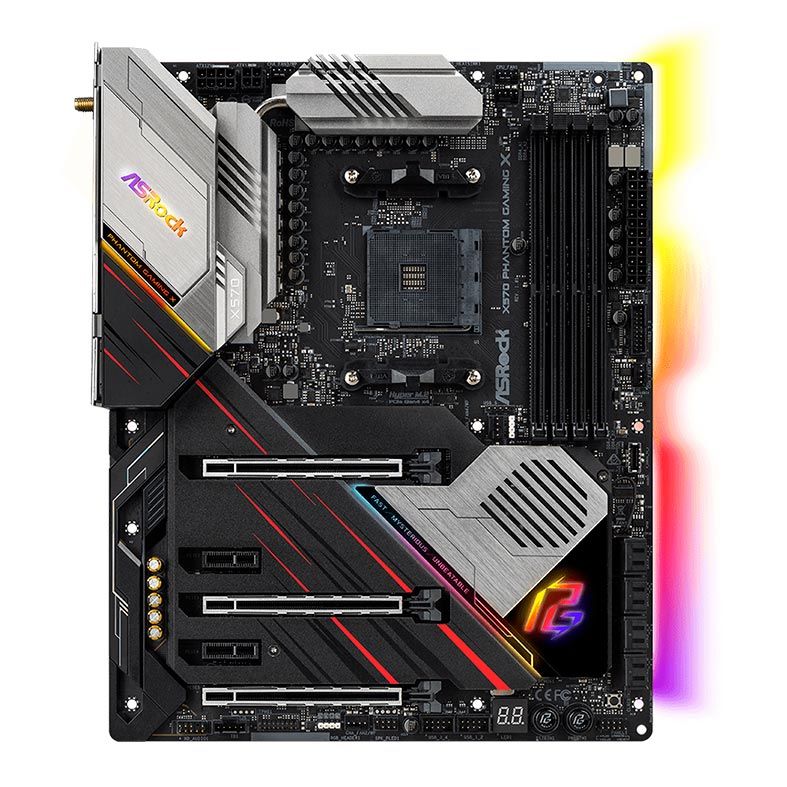

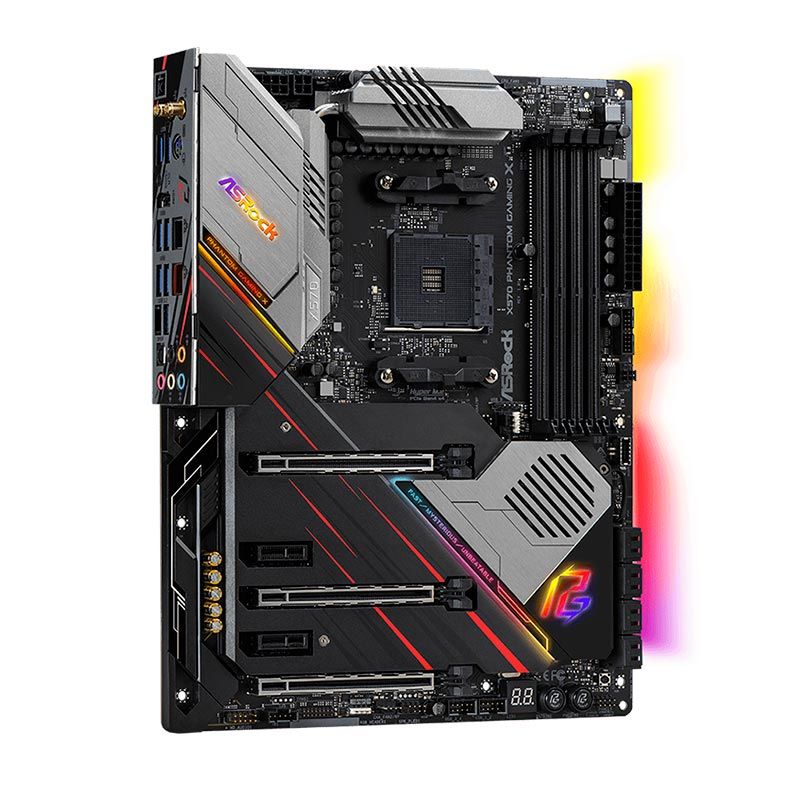

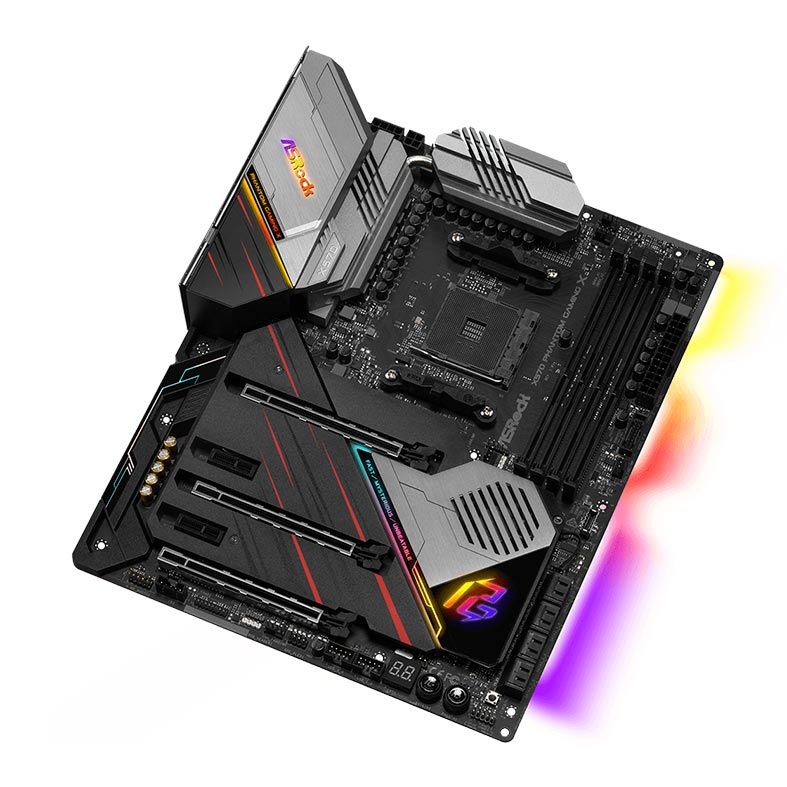

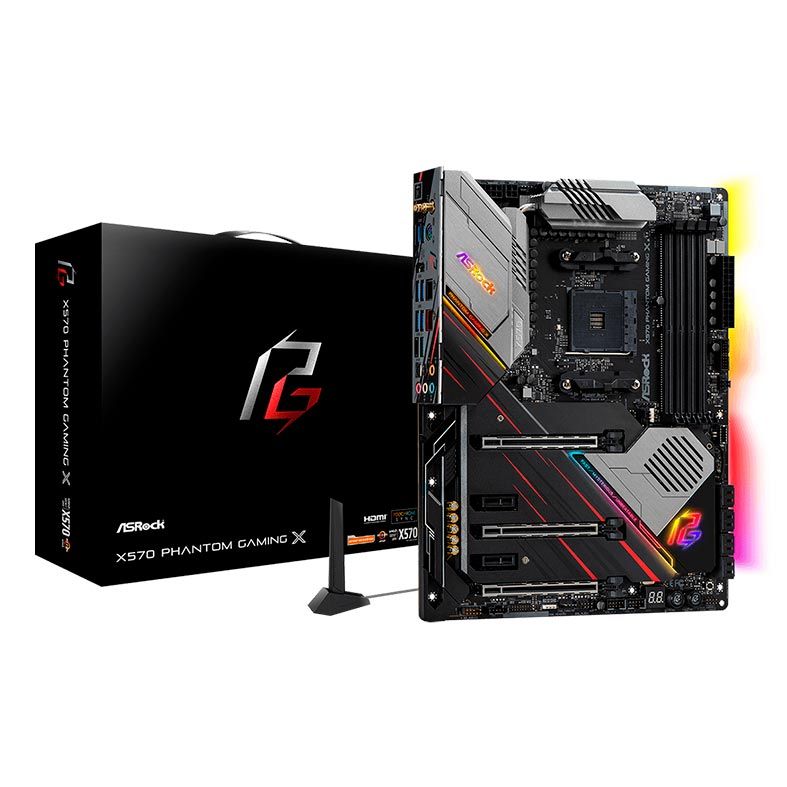

Placa Mae ASRock X570 Phantom Gaming X DDR4 Socket AM4 Chipset AMD X570

Especificações

Marca
ASRock

Modelo
X570 Phantom Gaming X DDR4

Armadura de jogos
Alimentação
- Conectores de alimentação de alta densidade (24 pinos, 8 pinos e 4 pinos)
Memória
- Contato de ouro de 15μ nos slots DIMM
Placa VGA
- Contato de ouro 15μ no slot PCIe VGA (PCIE1)
Internet
- Phantom Gaming 2.5G LAN
- Intel ® LAN
Cooling
- Dissipador de calor de liga de alumínio XXL
Áudio de design de tubo de calor
- Creative Sound Blaster ™ Cinema 5

Recursos Únicos
ASRock USB 3.2 Gen2
- ASRock Painel Frontal Tipo C USB 3.2 Gen2 Header (10 Gb / s)
- Porta ASRock USB 3.2 Gen2 Tipo A (10 Gb / s)
- Porta ASRock USB 3.2 Gen2 Tipo-C (10 Gb / s)
ASRock Super Alloy
- Dissipador de Liga de Alumínio XXL
- Premium 60A Power Choke
- 50A Dr.MOS
- Premium Memory Alloy Choke (Reduz 70% de perda de núcleo em comparação com ferro em pó)
- Tampas Combo (Nichicon 12K Black Caps)
- Nichicon 12K Black Caps ( 100% Japão fez capacitores de polímero condutivo de alta qualidade)
- I / O Armor
- PCB preto fosco
- PCB de tecido de alta densidade de vidro
- 2oz PCB de cobre
ASRock Phantom Gaming 2.5G LAN
Intel ® 802.11ax WiFi
ASRock Slot de aço Gen4
Cobertura total ASRock M.2 Dissipador
ASRock Hyper M.2 (PCIe Gen4x4 e SATA3)
ASRock Ultra USB Power
Proteção ASRock Full Spike (para todas as portas USB, de áudio, LAN)
ASRock Live Update e APP Shop

CPU
Suporta processadores AMD AM4 soquete Ryzen ™ 2000 e 3000
Intersil Digital PWM
Projeto Power Phase 14
Capaz de fornecer 300W extras para CPU
Suporta ASRock Hyper BCLK Engine II

Chipset
AMD Premium X570

Memória
Tecnologia de Memória Dual Channel DDR4
4 x Slots DDR4 DIMM
CPUs AMD Ryzen (Matisse) suportam DDR4 4666+ (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4200 (OC) / 4133 ( OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3200/2933/2667/2400/2133 ECC e não-ECC, não- memória buffer
CPUs da série AMD Ryzen (Pinnacle Ridge) suportam DDR4 3600+ (OC) / 3466 (OC) / 3200 (OC) / 2933/2667/2400/2133 ECC e memória não-ECC sem buffer
AMD CPUs da série Ryzen (Picasso) suportam memória sem buffer, não-ECC, DDR4 3466+ (OC) / 3200 (OC) / 2933/2667/2400/2133
máx. capacidade de memória do sistema: 128GB
Contato de ouro de 15μ em slots DIMM

BIOS
256Mb AMI UEFI Legal BIOS com suporte a GUI
Suporta "Plug and Play"
Eventos de ativação de conformidade com ACPI 5.1
Suporta jumperfree
Suporte a SMBIOS 2.3
CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, + 1.8V VDDP, Multi-ajuste de Voltagem

Gráfico
Gráficos integrados da série AMD Radeon ™ Vega na série Ryzen APU *
DirectX 12, Pixel Shader 5.0
Padrão de memória compartilhada 2GB. A memória compartilhada máxima suporta até 16 GB.
Suporta HDMI 2.0 com max. resolução de até 4K x 2K (4096x2160) a 60Hz
Suporta Auto Lip Sync, Deep Colour (12bpc), xvYCC e HBR (High Bit Rate Audio) com portas HDMI 2.0 (é necessário monitor HDMI compatível)
Suporta HDR (High Dynamic Range ) com HDMI 2.0
Suporta HDCP 2.2 com porta HDMI 2.0
Suporta reprodução 4K Ultra HD (UHD) com porta HDMI 2.0
Suporta Microsoft ® PlayReady

Áudio
Áudio de Áudio 7.1CH CH com Protecção de Conteudo (Codec de Áudio Realtek ALC1220)
Suporta Blu-ray Premium - Suporta Protecção contra Surtos
Bonés de Áudio Nichicon Fine Gold Series
Amplificador de Auricular NE5532 Premium para Conector de Áudio do Painel Frontal (Suporta até 600 Ohm)
Pure Power-In
Tecnologia Direct Drive
Blindagem Isolada PCB
Detecção de Impedância na porta Rear Out
Camadas Individuais PCB para Canal de Áudio R / L
Entradas de Áudio
Douradas
Conector de Áudio 15μ Gold - Suporta Creative Sound Blaster ™ Cinema 5

LAN
1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb / s (Dragon RTL8125AG):
Suporta Software de Rede Fantasma para Jogos
Smart Auto Ajuste de Controle de Banda
UI Visual User Friendly
Estatísticas de Uso de Rede Visual
Configuração Padrão Otimizada para Jogo, Navegador e Transmissão Modos
Usuário personalizado Controle Prioridade
Suporta Wake-On-LAN
Suporta relâmpago / ESD
Suporta Energia 802.3az Ethernet eficiente
Suporta PXE 1 x Intel ® Gigabit LAN 10/100/1000 Mb / s (1 x Intel ® I211AT):
Suporta Wake-On-LAN
Suporta Proteção
Contra Raios / ESD - Suporta Eficiência Energética Ethernet 802.3az
Suporta PXE

Rede sem Fio
Módulo WiFi Intel® 802.11ax
Suporta IEEE 802.11a / b / g / n / ax
Suporta Banda dupla (2.4 / 5 GHz)
Suporta WiFi6 802.11ax (2.4Gbps)
2 x Antenas para suportar 2 (Transmissão) x 2 (Receber) tecnologia de diversidade
Suporta Bluetooth 5.0 + Classe de alta velocidade II
Suporta MU-MIMO

Slots de Expansão
CPUs AMD Ryzen (Matisse)
3 x Slots PCI Express 4.0 x16 (PCIE1 / PCIE3 / PCIE5: simples a x16 (PCIE1); dual a x8 (PCIE1) / x8 (PCIE3); triplo a x8 (PCIE1) / x8 ( PCIE3) / x4 (PCIE5)
CPUs da série AMD Ryzen (Pinnacle Ridge)
3 x Slots PCI Express x16 (PCIE1 / PCIE3 / PCIE5: único no Gen3x16 (PCIE1); dual no Gen3x8 (PCIE1) / Gen3x8 (PCIE3); triplos em Gen3x8 (PCIE1) / Gen3x8 (PCIE3) / Gen4x4 (PCIE5))
CPUs da série AMD Ryzen (Raven Ridge) (Picasso)
1 x PCI Express 3.0 x16 (único em x8 (PCIE1))
1 x PCI Slot Express 4.0 x16 (single em x4 (PCIE5))
2 x Slots PCI Express 4.0 x1
Suporta AMD Quad CrossFireX ™, 3-Way CrossFireX ™ e CrossFireX ™
Suporta NVIDIA® Quad SLI ™ e SLI ™
Suporta NVIDIA ® NVLink ™ com dual NVIDIA ® GeForce RTX cartões gráficos das séries
1 x Vertical M.2 Socket (Chave E) com o módulo WiFi-802.11ax empacotado (na parte traseira I / O)
Contato de ouro de 15μ no slot VGA PCIe (PCIE1)

Armazenamento
8 x Conectores SATA3 de 6,0 Gb / s, suporte a RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug
1 x Soquete Hyper M.2 (M2_1), suporta o tipo de chave M 2242/2260/2280 Módulo M.2 SATA3 de 6,0 Gb / s e módulo M.2 PCI Express até Gen4x4 (64 Gb / s) (com Matisse) ou Gen3x4 (32 Gb / s) (com Pinnacle Ridge e Picasso) *
1 x Hyper M.description-rich-text-597091 .2 Soquete (M2_2), suporta o tipo M Key 2260/2280 M.2 módulo PCI Express até Gen4x4 (64 Gb / s)
1 x Soquete Hyper M.2 (M2_3), suporta o tipo de chave M 2230/2242 / 2260/2280/22110 M.2 SATA3 Módulo de 6,0 Gb / s e módulo M.2 PCI Express até Gen4x4 (64 Gb / s)

Conectores Internos
1 x SPI TPM Header
1 x LED Power e Speaker Header
1 x AMD Fan LED Header
1 x LED RGB Header
1 x LED Addresser
1 x CPU Fan Connector (4 pinos)
1 x CPU / Conector do Ventoinha da Bomba de Água (4 pinos) (Controle Inteligente da Velocidade do Ventoinha)
4 x Conectores do Ventoinha da Bomba de Água / Chassi (4 pinos) (Controle Inteligente da Velocidade do Ventoinha)
1 x Conector de alimentação ATX de 24 pinos (conector de alimentação de alta densidade)
1 x Conector de alimentação de 12 pinos de 12V (conector de alimentação de alta densidade)
1 x Conector de alimentação de 4 pinos de 12V (conector de alimentação de alta densidade)
1 x Conector de áudio do painel frontal (conector de áudio de 15μ Gold)
1 x Conector de LED USB com Ventoinha AMD
1 x Conector Thunderbolt ™ AIC (5 pinos) Apenas cartão ASRock Thunderbolt ™ AIC)
2 x USB 2.0 Headers (Suporta 4 portas USB 2.0) (Suporta proteção ESD)
1 x USB 3.2 Gen1 Header (Suporta 2 portas USB 3.2 Gen1) (Suporta proteção ESD)
1 x Painel Frontal Tipo C USB 3.2 Gen2 Header (suporta proteção contra ESD)
1 x Dr. Debug com LED
1 x Botão liga / desliga com LED
1 x Botão Reset com LED
1 x Botão Clear CMOS

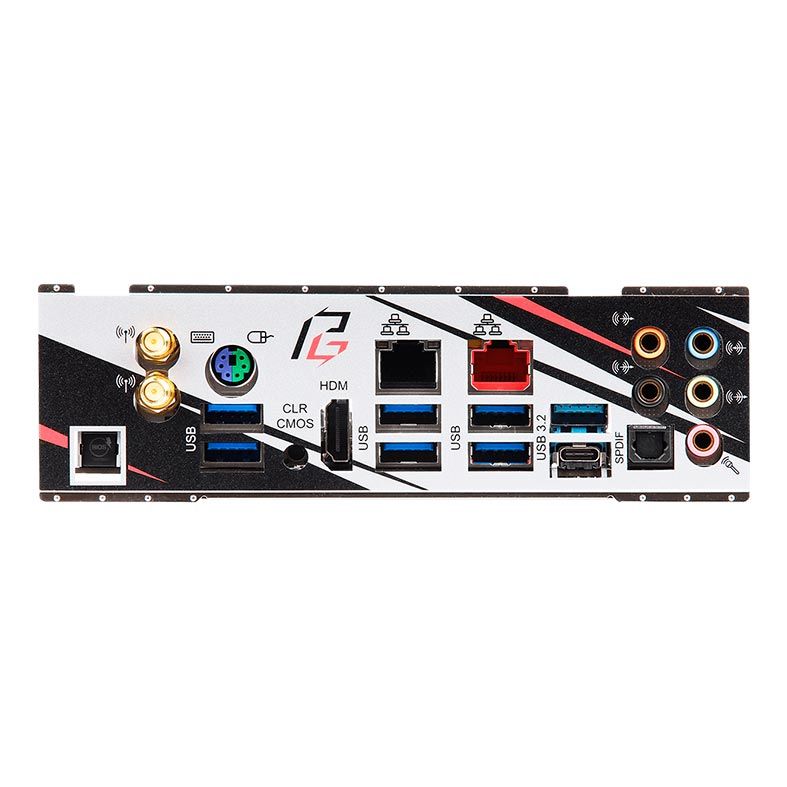

Painel Traseiro
2 x Portas de antena
1 x Porta PS / 2 de mouse / teclado
1 x Porta HDMI
1 x Porta de saída SPDIF óptica
1 x Porta USB 3.2 Gen2 tipo-A (10 Gb / s) (suporta a proteção ESD)
1 x USB 3.2 Gen2 tipo C porta (10 Gb / s) (suporta proteção ESD)
6 x Portas USB 3.2 Gen1 (suporta proteção ESD)
2 x Portas LAN RJ-45 com LED (LED ACT / LINK e LED SPEED )
1 botão Limpar CMOS
1 x Botão Flashback da BIOS
Entradas de áudio HD: Alto-falante traseiro / Central / Baixo / Entrada de linha / Alto-falante / Microfone frontal (Gold Audio Jacks)

Software e UEFI
Software
- ASRock Phantom Gaming LAN Software
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- Instalador ASRock Easy RAID

Monitor de hardware
Sensores de Temperatura: CPU, CPU / Bomba de Água, Chassis, Chassis / Ventoinhas da Bomba de Água
Tacômetro de Ventoinha: CPU, CPU / Bomba de Água, Chassis, Chassis / Ventoinhas da Bomba de Água
Ventoinha Silencioso (Ajuste automático da velocidade do Ventoinha pelo CPU): CPU, CPU / Bomba de Água, Chassis, Chassis / Ventoinhas da Bomba de Água
Ventoinha Controle Multi-Velocidade: CPU, CPU / Bomba de Água, Chassis, Chassis / Ventoinhas da Bomba de Água
Monitoramento de tensão: + 12V, + 5V, + 3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PRED VDDCR_SOC, + 1.8V, VDDP

Sistema Operacional
Microsoft ® Windows ® 10 de 64 bits

Formato
ATX, 30,5 x 24,4 cm
