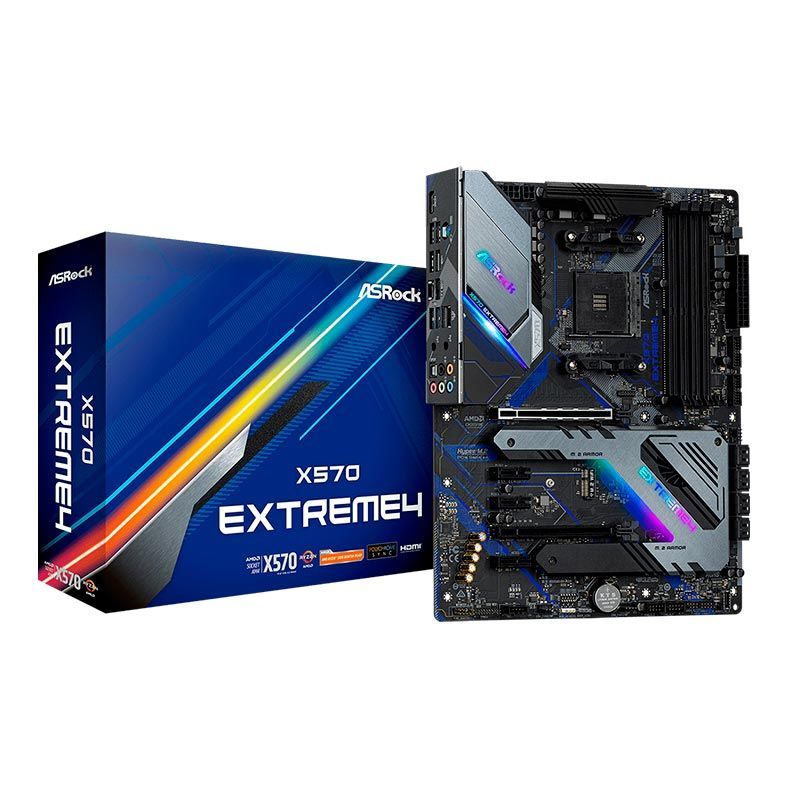

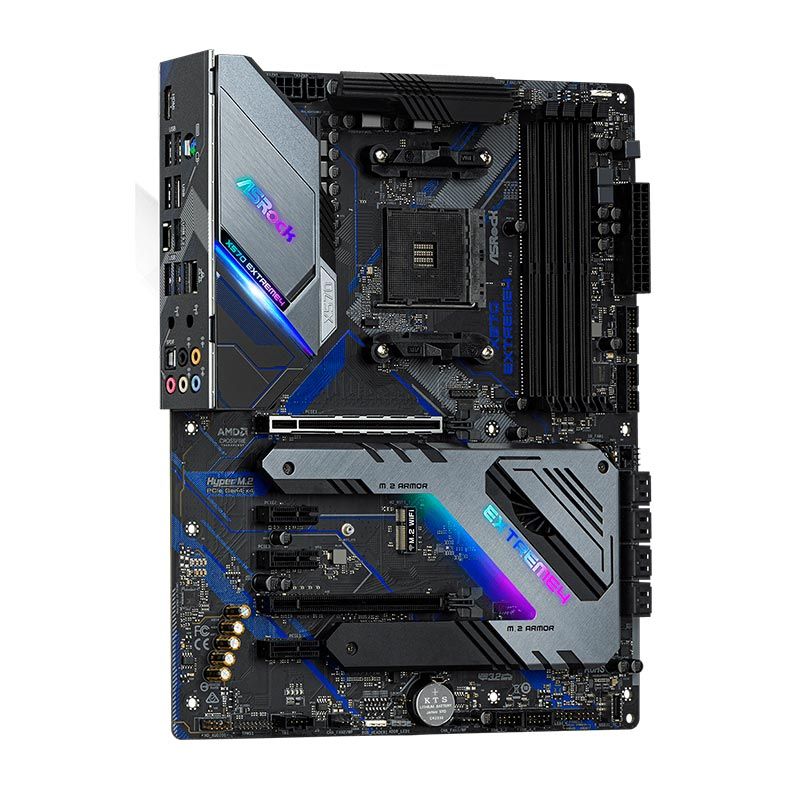

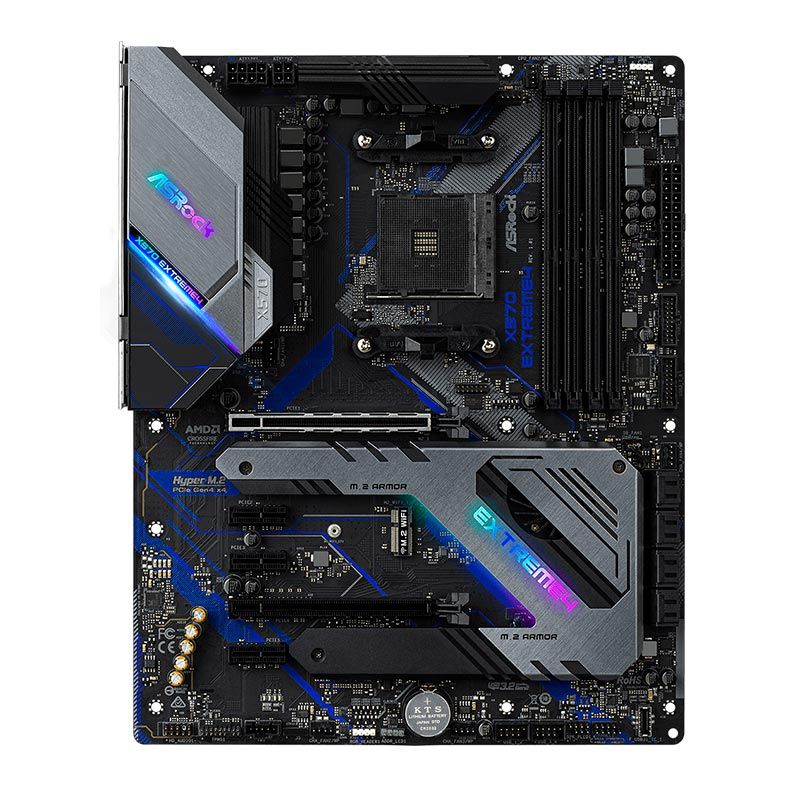

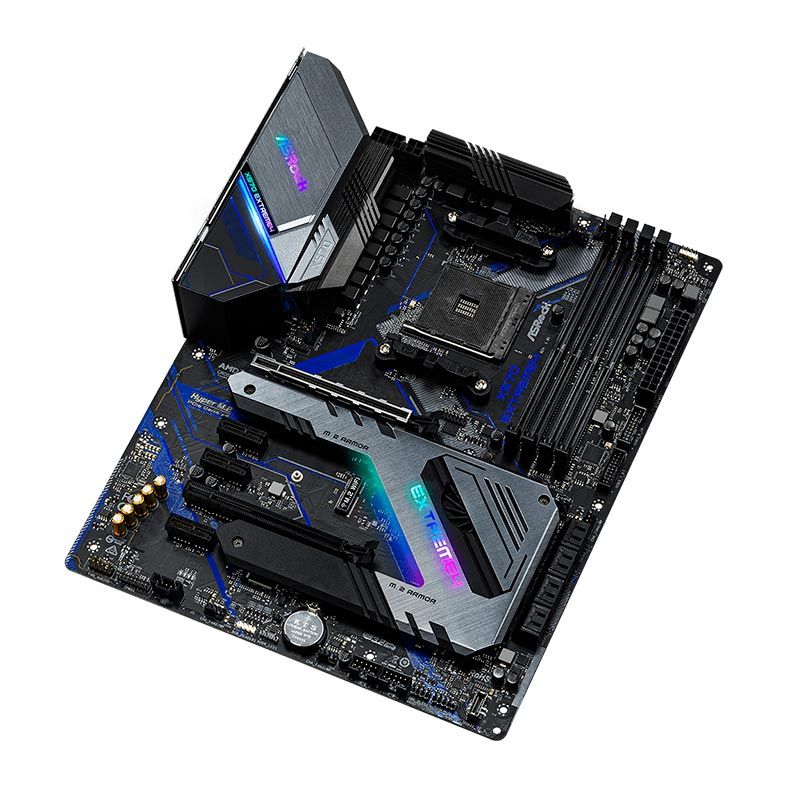

Placa Mae ASRock X570 Extreme4 DDR4 Socket AM4 Chipset AMD X570

Especificações

Marca
ASRock

Modelo
X570 Extreme4 DDR4

Recursos Únicos
ASRock USB 3.2 Gen2
Porta ASRock USB 3.2 Gen2 tipo A (10 Gb / s)
Porta ASRock USB 3.2 Gen2 tipo C (10 Gb / s)
ASRock Liga Super
Dissipador de calor liga de alumínio XXL
Afogador de potência 60A Premium
50A Dr.description-rich-text-product .MOS
Premium Memory Alloy Choke (Reduz 70% de perda de núcleo em comparação com ferro em pó)
Tampas de combinação (Nichicon 12K Black Caps)
Tampas Nichicon 12K (100% Japão produz condensadores de polímero condutivo de alta qualidade)
I / O Armour
PCB preto fosco
PCB de tecido de vidro de alta densidade
PCB de cobre de 2 oz
ASRock Slot de aço Gen4
ASRock Cobertura completa M.2 Dissipador de calor
ASRock Hyper M.2 (PCIe Gen4x4 e SATA3)
ASRock Ultra USB Power
ASRock POST Status Checker (PSC)
Proteção ASRock Full Spike (para todas as portas USB, áudio, LAN)
ASRock Live Update e APP Shop

CPU
Suporta processadores AMD AM4 soquete Ryzen ™ séries 2000 e 3000
Intersil Digital PWM
projeto de 10 fases de energia

Chipset
AMD X570

Memória
Tecnologia de Memória Dual Channel DDR4
4 Slots DDR4 DIMM
CPUs AMD Ryzen (Matisse) suportam DDR4 4666+ (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4200 (OC) / 4133 ( OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3200/2933/2667/2400/2133 ECC e não-ECC, não- memória buffer
As CPUs da série AMD Ryzen (Pinnacle Ridge) suportam DDR4 3600+ (OC) / 3466 (OC) / 3200 (OC) / 2933/2667/2400/2133 ECC e não-ECC, memória sem buffer
AMD Os CPUs da série Ryzen (Picasso) suportam memória sem buffer, não-ECC, DDR4 3466+ (OC) / 3200 (OC) / 2933/2667/2400/2133
máx. capacidade de memória do sistema: 128GB
Contato de ouro de 15μ no slot DIMM

BIOS
256Mb AMI UEFI Legal BIOS com suporte a GUI
Suporta "Plug and Play"
eventos de ativação de conformidade com ACPI 5.1
Suporta jumperfree
Suporte a SMBIOS 2.3
CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, + 1.8V Multi-ajuste da tensão de VDDP

Gráfico
Gráficos integrados da série AMD Radeon ™ Vega na série Ryzen APU *
DirectX 12, Pixel Shader 5.0
Padrão de memória compartilhada 2GB. A memória compartilhada máxima suporta até 16 GB.
Suporta HDMI 2.0 com max. resolução de até 4K x 2K (4096x2160) a 60Hz
Suporta Auto Lip Sync, Deep Colour (12bpc), xvYCC e HBR (High Bit Rate Audio) com portas HDMI 2.0 (é necessário monitor HDMI compatível)
Suporta HDR (High Dynamic Range ) com HDMI 2.0
Suporta HDCP 2.2 com porta HDMI 2.0
Suporta reprodução 4K Ultra HD (UHD) com porta HDMI 2.0
Suporta Microsoft ® PlayReady

Áudio
Áudio de Áudio 7.1CH CH com Protecção de Conteúdos (Codec de Áudio Realtek ALC1220)
Suporta Áudio Premium Blu-ray
Suporta Proteção contra Surtos
Suporta Purity Sound ™ 4
Bonés de Áudio Nichicon Fine Gold Series
Amplificador de Auricular NE5532 Premium para Conector de Áudio do Painel Frontal até 600 headsets de Ohm)
Pure Power-In
Tecnologia Direct Drive
Blindagem Isolada PCB
Detecção de Impedância na porta Rear Out
Camadas Individuais PCB para Canal de Áudio R / L
Conector de Áudio 15μ Gold
Suporta DTS Connect

LAN
Gigabit LAN 10/100/1000 Mb / s
GigaLAN Intel ® I211AT
Suporta Wake-On-LAN
Suporta relâmpago / ESD
Suporta Energia 802.3az Ethernet Eficiente
Suporta PXE

Slots de Expansão
CPUs da série AMD Ryzen (Matisse)
2 x Slots PCI Express 4.0 x16 (single a x16 (PCIE1); dual a x16 (PCIE1) / x4 (PCIE4))
CPUs da série AMD Ryzen (Pinnacle Ridge)
2 x PCI Express 3.0 Slots x16 (single a x16 (PCIE1); dual a x16 (PCIE1) / x4 (PCIE4))
CPUs da série AMD Ryzen (Picasso)
2 x Slots PCI Express 3.0 x16 (single a x8 (PCIE1); dual a x8 ( PCIE1) / x4 (PCIE4))
3 x Slots PCI Express 4.0 x1
Suporta AMD Quad CrossFireX ™ e CrossFireX ™
1 x M.2 Socket (Chave E), suporta módulo 2230 WiFi / BT
15μ Gold Contact em Slot VGA PCIe (PCIE1)

Armazenamento
CPUs da série AMD Ryzen (Matisse)
2 x Slots PCI Express 4.0 x16 (single a x16 (PCIE1); dual a x16 (PCIE1) / x4 (PCIE4))
CPUs da série AMD Ryzen (Pinnacle Ridge)
2 x PCI Express 3.0 Slots x16 (single a x16 (PCIE1); dual a x16 (PCIE1) / x4 (PCIE4))
CPUs da série AMD Ryzen (Picasso)
2 x Slots PCI Express 3.0 x16 (single a x8 (PCIE1); dual a x8 ( PCIE1) / x4 (PCIE4))
3 x Slots PCI Express 4.0 x1
Suporta AMD Quad CrossFireX ™ e CrossFireX ™
1 x M.2 Socket (Chave E), suporta módulo 2230 WiFi / BT
15μ Gold Contact em Slot VGA PCIe (PCIE1)

Conectores Internos
1 x SPI TPM Header
1 x LED Power e Speaker Header
1 x AMD Fan LED Header
1 x LED RGB Header
1 x LED Addresser
1 x CPU Fan Connector (4 pinos)
1 x CPU / Conector da Ventoinha da Bomba de Água (4 pinos) (Controle Inteligente da Velocidade do Ventoinha)
4 x Conectores do Ventoinha da Bomba de Água / Chassi (4 pinos) (Controle Inteligente da Velocidade do Ventoinha)
1 x Conector de alimentação ATX de 24 pinos (conector de alimentação de alta densidade)
1 x Conector de alimentação de 12 pinos de 12V (conector de alimentação de alta densidade)
1 x Conector de alimentação de 4 pinos de 12V (conector de alimentação de alta densidade)
1 x Conector de áudio do painel frontal (conector de áudio de 15μ Gold)
1 x Conector de LED USB com Ventoinha AMD
1 x Conector Thunderbolt ™ AIC (5 pinos) Somente cartão ASRock Thunderbolt ™ AIC)
2 x Conectores USB 2.0 (suporta 4 portas USB 2.0) (suporta proteção ESD)
2 x USB 3.2 Cabeçalhos Gen1 (suporta 4 portas USB 3.2 Gen1) (suporta proteção ESD)
1 x Painel frontal Tipo C USB 3.2 Gen1 Header (suporta proteção contra ESD)

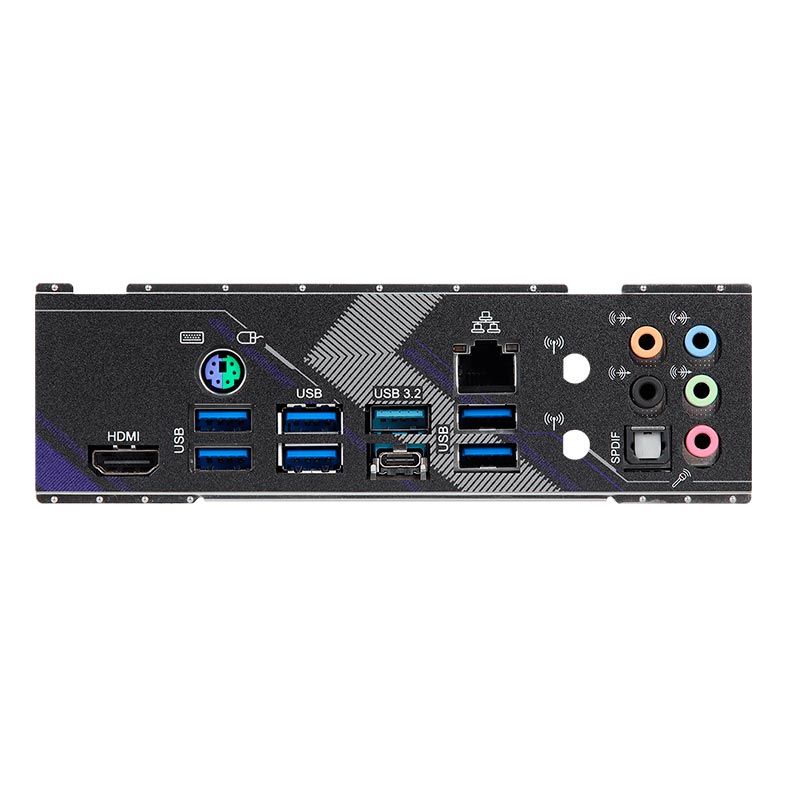

Painel Traseiro
2 x Portas de antena (na blindagem do painel de E / S)
1 x Porta PS / 2 de mouse / teclado
1 x Porta HDMI
1 x Porta de saída SPDIF óptica
1 x Porta USB 3.2 Gen2 tipo-A (10 Gb / s ) (Suporta proteção ESD)
1 x Porta USB 3.2 Gen2 tipo C (10 Gb / s) (suporta proteção ESD)
6 x Portas USB 3.2 Gen1 Ports (suporta proteção ESD)

Software e UEFI
Software
ASRock Polychrome SYNC
ASRock XFast LAN
UEFI
ASRock Full HD UEFI
ASRock flash instantâneo
ASRock Fácil RAID Installer

Monitor de hardware
Sensores de Temperatura: CPU, CPU / Bomba de Água, Chassis, Chassis / Ventoinhas da Bomba de Água
Tacômetro de Ventoinha: CPU, CPU / Bomba de Água, Chassis, Chassis / Ventoinhas da Bomba de Água
Ventoinha Silencioso (Ajuste automático da velocidade do Ventoinha pelo CPU): CPU, CPU / Bomba de Água, Chassis, Chassis / Ventoinhas da Bomba de Água
Ventoinha Controle Multi-Velocidade: CPU, CPU / Bomba de Água, Chassis, Chassis / Ventoinhas da Bomba de Água
Monitoramento de tensão: + 12V, + 5V, + 3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PRED VDDCR_SOC, + 1.8V, VDDP

Sistema Operacional
Microsoft ® Windows ® 10 de 64 bits

Formato
ATX, 30,5 x 24,4 cm
