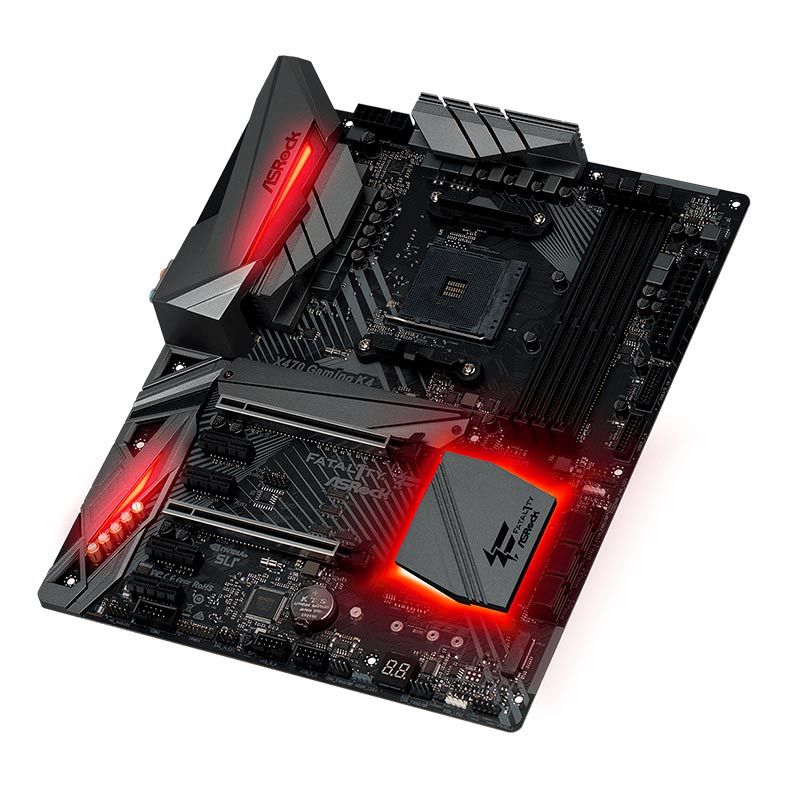

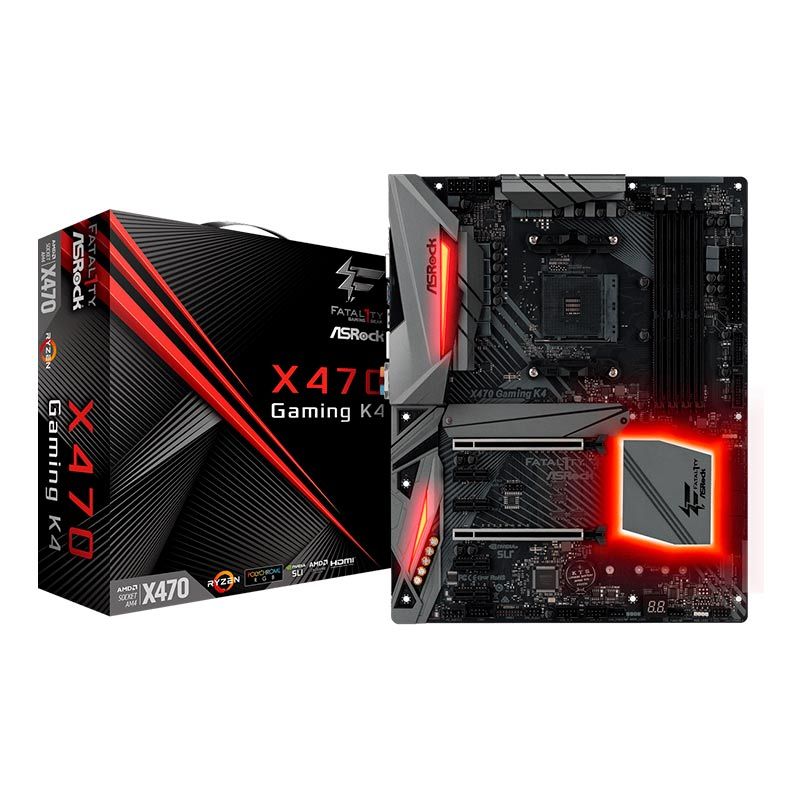

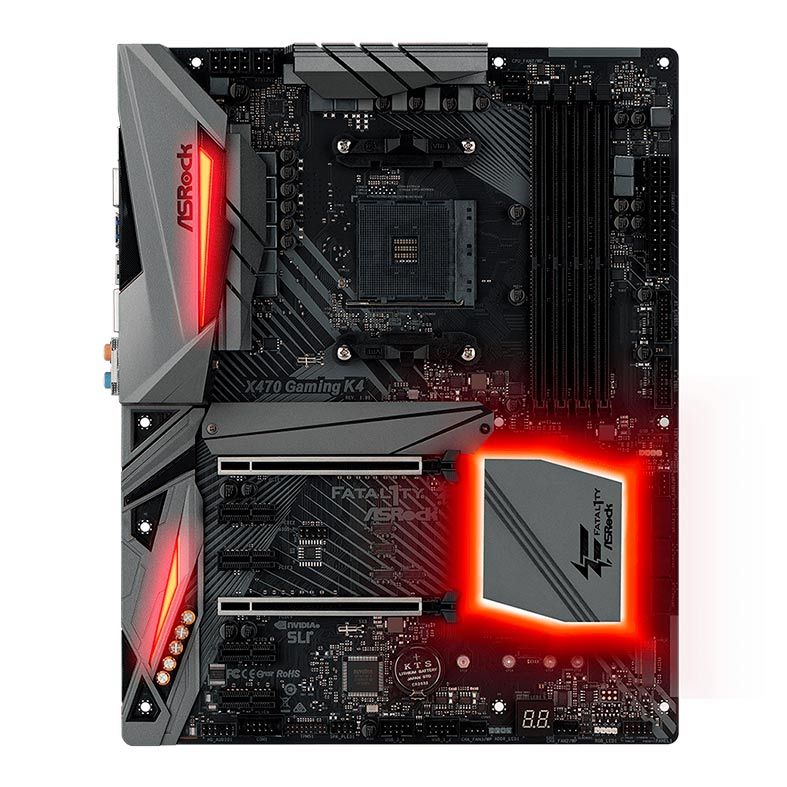

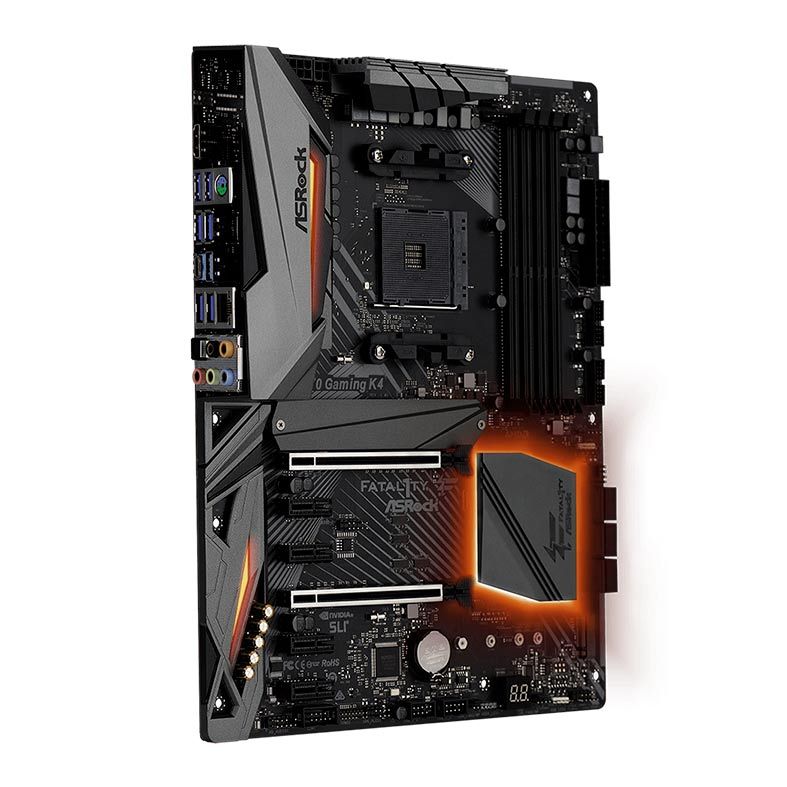

Placa Mae ASRock Fatal1ty X470 Gaming K4 DDR4 Socket AM4 Chipset AMD X470

Especificações

Marca
ASRock

Modelo
X470 Gaming K4 DDR4

Armadura de jogos
Alimentação
Conectores de alimentação de alta densidade (24 pinos, 8 pinos e 4 pinos)
Memória
Contato de ouro 15μ em slots DIMM
Placa VGA
Contato de ouro 15μ no slot PCIe VGA (PCIE1)
Internet
Intel ® LAN
Cooling
Dissipador de liga de alumínio XXL
Áudio de PCB de cobre 2oz
Creative Sound Blaster ™ Cinema 5

Característica Única
ASRock USB 3.1 Gen2
ASRock USB 3.1 Gen2 tipo A (10 Gb / s)
ASRock USB 3.1 Gen2 tipo C (10 Gb / s)
ASRock Super liga
XXL ligas de alumínio
dissipador de energia Premium 45A
Nichicon 12K Tampas pretas (100% Japão fez capacitores de polímero condutivo de alta qualidade)
I / O Armor
PCB fosco preto
PCB de tecido de alta densidade de vidro
PCB de cobre de 2 oz
ASRock Steel Slots
ASRock Ultra M.2 (PCIe Gen3 x4 e SATA3)
ASRock Full Spike Proteção (para todas as portas USB, áudio, LAN)
ASRock Live Update e APP Shop

CPU
Suporta CPUs AMD AM4 Socket Ryzen Series (Summit Ridge, Raven Ridge e Pinnacle Ridge)
Design de Digi Power Design (Intersil)
12 fases de energia

Chipset
AMD Promontory X470

Memória
Tecnologia de Memória Dual Channel DDR4
4 Slots DDR4 DIMM
CPUs AMD Ryzen (Pinnacle Ridge) suportam DDR4 3466+ (OC) / 3200 (OC) / 2933 (OC) / 2667/2400/2133 ECC e não-ECC, memória sem buffer
CPUs da série AMD Ryzen (Summit Ridge) suportam DDR4 3466+ (OC) / 3200 (OC) / 2933 (OC) / 2667/2400/2133 Memória não armazenada em buffer ECC e não-ECC *
AMD CPUs da série Ryzen (Raven Ridge) suportam DDR4 3466+ (OC) / 3200 (OC) / 2933/2667/2400/2133 memória não-ECC não-bufferizada
máx. capacidade de memória do sistema: 64GB
Contato de ouro de 15μ em slots de DIMM

BIOS
256Mb AMI UEFI Legal BIOS com suporte a GUI
- Suporta "Plug and Play"
- eventos de ativação de conformidade com ACPI 5.1
- Suporta jumperfree
- Suporte a SMBIOS 2.3
- CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, + 1.8V, VDDP, PROM 2.5V, Multi-ajuste da tensão

Gráfico
Gráficos integrados da série AMD Radeon ™ Vega na série Ryzen APU
DirectX 12, Pixel Shader 5.0
Padrão de memória compartilhada 2GB. A memória compartilhada máxima suporta até 16 GB.
Suporta HDMI 1.4 com max. resolução de até 4K x 2K (4096x2160) @ 30Hz
Suporta Auto Lip Sync, Deep Colour (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI 1.4 (compatível com monitor HDMI é necessário)
Suporta HDCP 1.4 com HDMI 1.4 Porta
Suporta a reprodução de 4K Ultra HD (UHD) com porta HDMI

Áudio
Áudio de Áudio 7.1CH CH com Protecção de Conteúdos (Codec de Áudio Realtek ALC1220)
Suporta Blu-ray Premium - Suporta Proteção contra Surtos
Bonés de Áudio Nichicon Fine Gold Series
120dB SNR DAC com Amplificador Diferencial
Amplificador de Auricular NE5532 Premium para Conector de Áudio do Painel Frontal Suporta headsets até 600 Ohm)
Pure Power-In
Tecnologia Direct Drive
Blindagem Isolada PCB
Detecção de Impedância na porta Rear Out
Camadas Individuais PCB para Canal de Áudio R / L
Entradas de Áudio Gold
Suporta Creative Sound Blaster ™ Cinema 5

LAN
Gigabit LAN 10/100/1000 Mb / s
GigaLAN Intel ® I211AT
Suporta Wake-On-LAN
Suporta relâmpago / ESD
Suporta Energia 802.3az Ethernet Eficiente
Suporta PXE

Slots de Expansão
CPUs da série AMD Ryzen (Summit Ridge e Pinnacle Ridge)
2 x slots PCI Express 3.0 x16 (single a x16 (PCIE1); dual a x8 (PCIE1) / x8 (PCIE4))
CPUs da série AMD Ryzen (Raven Ridge)
1 x Slot PCI Express 3.0 x16 (single em x8 (PCIE1))
CPUs AMD Athlon
1 x slot PCI Express 3.0 x16 (single em x4 (PCIE1))
4 slots PCI Express 2.0 x1
Suporta AMD Quad CrossFireX ™ e CrossFireX ™
Suporta NVIDIA ® Quad SLI ™ e SLI ™
15μ ouro contato no slot VGA PCIe (PCIE1)

Armazenamento
6 x Conectores SATA3 de 6,0 Gb / s, suporte a RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug
1 x Soquete Ultra M.2 (M2_1), suporta o tipo de chave M 2230/2242/2260 / 2280/22110 M.2 Módulo SATA3 de 6,0 Gb / s e módulo M.2 PCI Express até Gen3 x4 (32 Gb / s) (com Summit Ridge, Raven Ridge e Pinnacle Ridge) ou Gen3 x2 (16 Gb / s) (com APU da série Athlon 2xxGE)
1 x Entradas M.2 (M2_2), suporta o módulo M Key 2230/2242/2260/2280 M.2 SATA3 módulo de 6,0 Gb / s e módulo M.2 PCI Express até Gen2 x2 (10 Gb / s)

Conectores Internos
1 x Conector de porta COM
1 x Conector de TPM
1 x LED de energia e alto-falante
1 x AMD Fan LED Header
1 x Conector de LED RGB
1 x Conector de LED endereçável
1 x CPU Fan Connector (4 pinos)
1 x Conector do ventoinha da Bomba de Água / CPU (4 pinos) (Controle da Velocidade do ventoinha Inteligente)
3 x Conectores do ventoinha da Bomba de Água / Chassi (4 pinos) Fan Speed Control)
1 xx Conector de alimentação ATX de 24 pinos (conector de alimentação de alta densidade)
1 x Conector de alimentação de 8 pinos 12V (conector de alimentação de alta densidade)
1 x Conector de alimentação de 4 pinos 12V (conector de alimentação de alta densidade)
1 x Conector de áudio do painel frontal
1 x USB LED Fan USB
2 x USB 2.0 Cabeçalhos (Suporta 4 portas USB 2.0) (Suporta proteção ESD)
2 x USB 3.1 Gen1 Headers (Suporta 4 portas USB 3.1 Gen1) (Suporta proteção ESD)
1 x Dr. Debug com LED

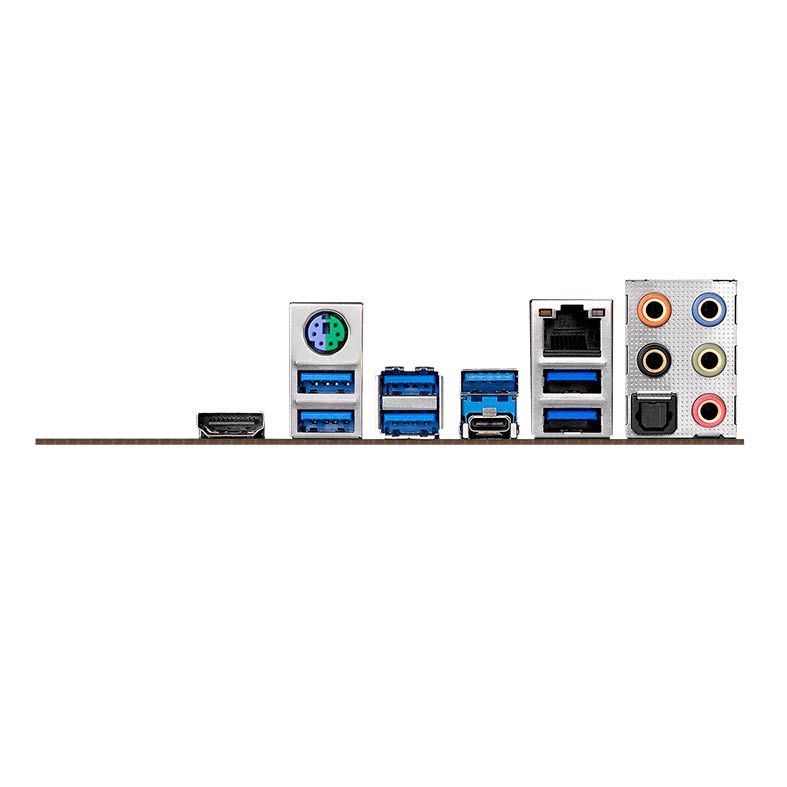

Painel Traseiro
1 x Porta PS / 2 para mouse / teclado
1 x Porta HDMI
1 x Porta de saída SPDIF óptica
1 x Porta USB 3.1 Gen2 tipo A (10 Gb / s) (suporta proteção ESD)
1 x USB 3.1 Gen2 tipo -C-Port (10 Gb / s) (Suporta proteção ESD)
6 x Portas USB 3.1 Gen1 (Suporta proteção ESD) *
1 x Porta LAN RJ-45 com LED (LED ACT / LINK e LED SPEED)
Entradas de áudio HD : Alto-falante traseiro / central / baixo / entrada de linha / alto-falante frontal / microfone (Gold Audio Jacks)

Software e UEFI
Software
- ASRock F-Stream
- ASRock Policromo SYNC
- ASRock Key Master
- ASRock XFast LAN
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- Instalador ASRock Easy RAID

Monitor de hardware
Sensores de Temperatura: CPU, CPU / Bomba de Água, Chassis / ventoinhas de Bomba de Água
Tacômetro de ventoinha: CPU, CPU / Bomba de Água, ventoinhaes de Chassi / Bomba de Água
Ventoinha Silencioso (Ajuste automático da velocidade da ventoinha pelo CPU): CPU, CPU / ventoinhaes da bomba de água, chassi / bomba de água
Ventoinha Controle de velocidade múltipla: CPU, CPU / Bomba de água, Ventoinhas da Chassi / Bomba de Água
Monitoramento de tensão: + 12V, + 5V, + 3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05 V, + 1,8 V, VDDP

Sistema Operacional
Microsoft® Windows® 10 64-bit

Formato
ATX, 30,5 x 24,4 cm
