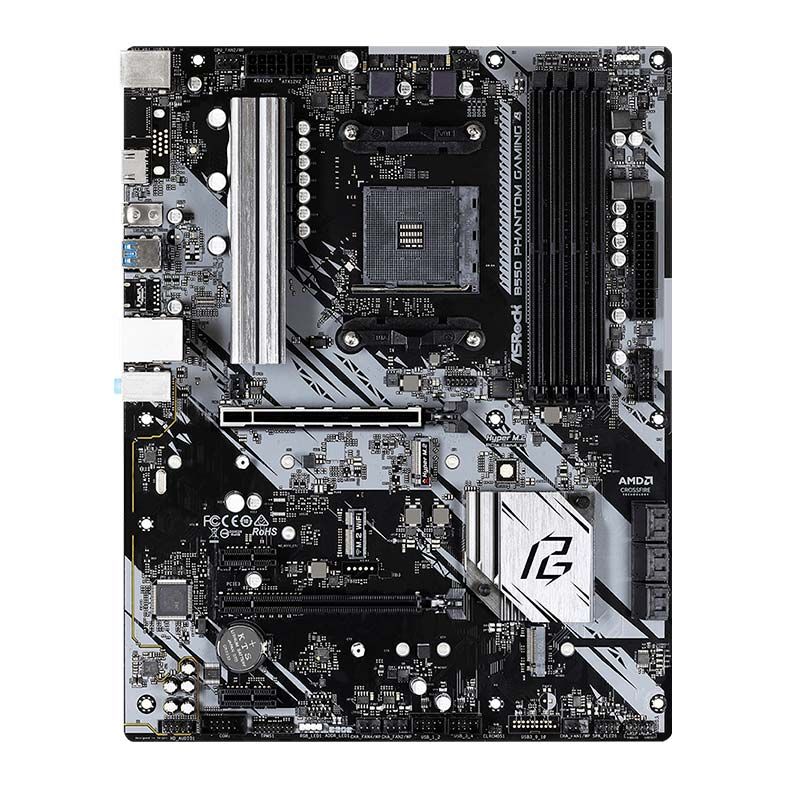

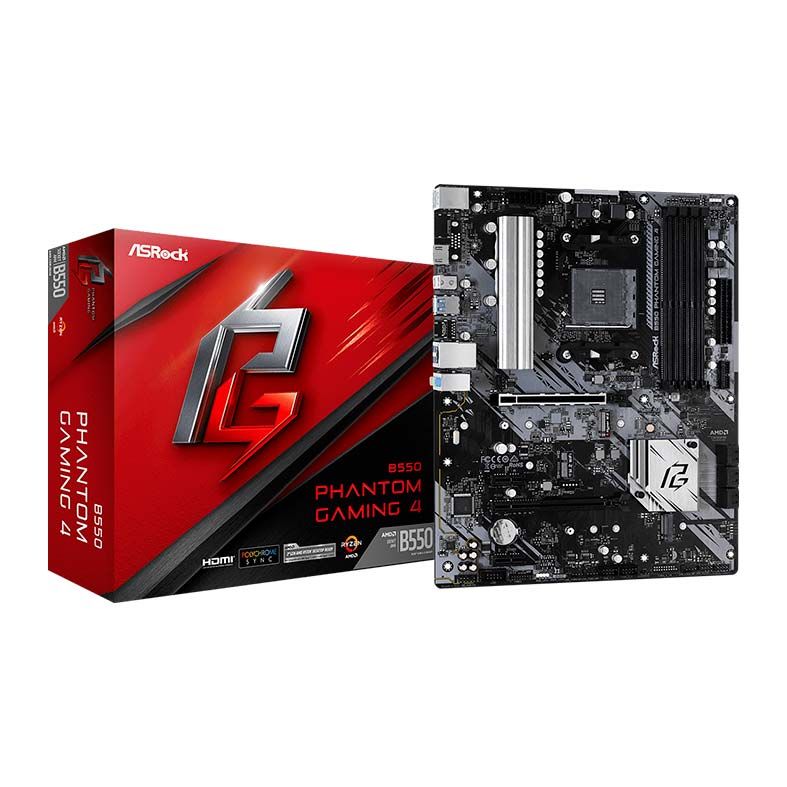

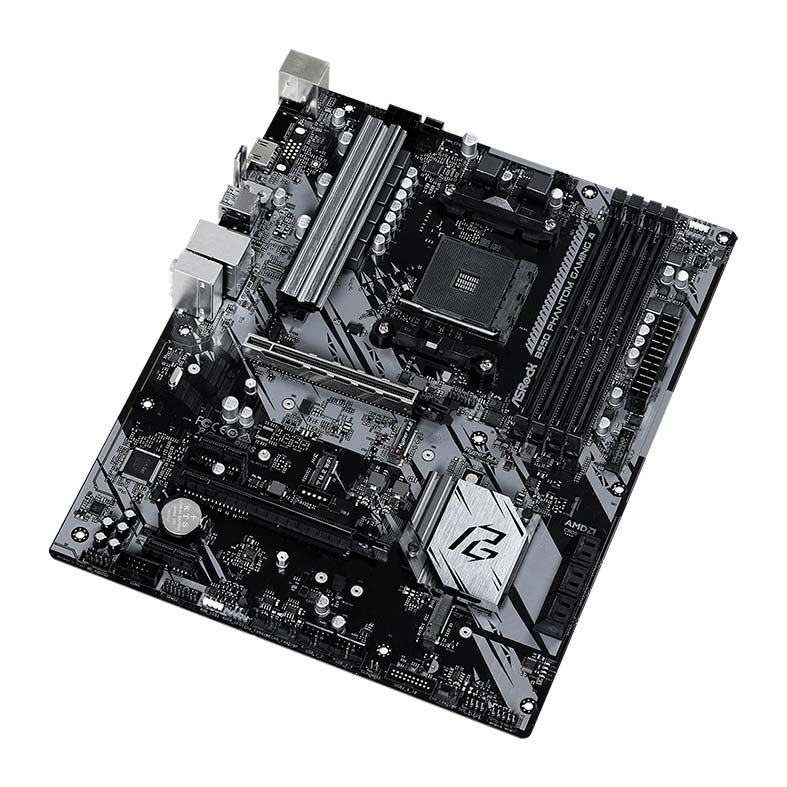

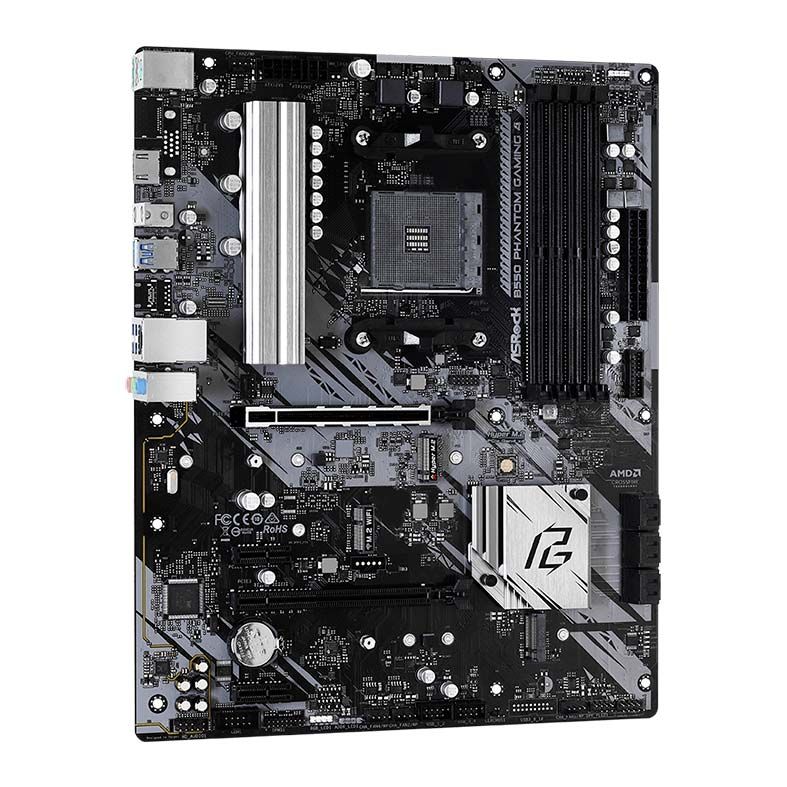

Placa Mae ASRock B550 Phantom Gaming 4 DDR4 Socket AM4 Chipset AMD B550

Especificações

Marca
ASRock

Modelo
B550 PHANTOM GAMING 4

Armadura de jogos
Memória
- 15μ Gold Contact in DIMM Slots
Cooling
- XXL Aluminum Alloy Heatsink
Áudio
- Nahimic Audio

Característica única
ASRock Super Alloy
- XXL liga de alumínio do dissipador de calor
- Premium 50A Poder Choke
- Sapphire Preto PCB
- High Density Vidro Tecido PCB
- 2 onças de cobre PCB
slot ASRock Aço Gen4
ASRock Hiper M.2 (PCIe Gen4x4)
ASRock POST Estado Checker (PSC)
ASRock completa de Spike Proteção (para todas as portas USB, Áudio, LAN)
ASRock Live Update & APP Shop

CPU
Suportes 3 rd Gen AMD AM4 Ryzen ™ / futuro AMD Ryzen Processadores ™ *
Projeto Digi Poder
Projeto 8 Phase Power

Chipset
AMD B550

Memória
Tecnologia de memória DDR4 de canal duplo
4 x Slots DIMM DDR4
Os processadores da série AMD Ryzen (Matisse) suportam DDR4 4533+ (OC) / 4466 (OC) / 4400 (OC) / 4333 (OC) / 4266 (OC) / 4200 ( OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3200/2933/2667/2400/2133 ECC e não -ECC, memória sem buffer
As APUs da série AMD Ryzen suportam DDR4 4733+ (OC) / 4666 (OC) / 4600 (OC) / 4533 (OC) / 4466 (OC) / 4400 (OC) / 4333 (OC) / 4266 (OC) / 4200 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3200/2933 / 2667/2400/2133 ECC e não ECC, memória sem buffer
Capacidade máx. capacidade da memória do sistema: 128 GB
Suporta módulos de memória Extreme Memory Profile (XMP)
Contato de ouro de 15μ em slots DIMM

Bios
BIOS legal AMI UEFI de 256Mb com suporte a GUI
Suporta "Plug and Play"
Eventos de ativação de conformidade com ACPI 5.1
Suporta jumperfree
Suporte a SMBIOS 2.3
CPU, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, 2.5V_PROM, + 1.8VSB, Multi-ajuste de tensão VDDP

Gráficos
Gráficos integrados da série AMD Radeon Vega na APU da série Ryzen
DirectX 12, Pixel Shader 5.0
Memória compartilhada padrão de 2 GB. A memória compartilhada máxima suporta até 16 GB.
Suporta HDMI 2.1 com máx. resolução de até 4K x 2K (4096x2160) @ 60Hz
Suporta sincronização automática de lábios, cores profundas (12bpc), xvYCC e HBR (áudio de alta taxa de bits) com porta HDMI 2.1 (é necessário um monitor compatível com HDMI)
Suporta HDR (alta faixa dinâmica ) com HDMI 2.1
Suporta HDCP 2.3 com porta HDMI 2.1
Suporta reprodução 4K Ultra HD (UHD) com porta HDMI 2.1
Suporta Microsoft ® PlayReady

Áudio
Áudio HD 7.1 CH com proteção de conteúdo (codec de áudio Realtek ALC1200)
Suporte premium a Blu-ray Audio
Suporta proteção contra surtos
Blindagem de isolação de
PCB - Camadas individuais de PCB para canal de áudio R / L
Áudio Nahimic

LAN
LAN Gigabit PCIE x1 10/100/1000 Mb / s
Realtek RTL8111H
Suporta Wake-On-LAN
Suporta proteção contra relâmpagos / ESD
Suporta Ethernet 802.3az com eficiência energética
Suporta PXE

Slots
CPUs da série AMD Ryzen (Matisse)
2 x Slots PCI Express x16 (modo PCIE1: Gen4x16; PCIE3: modo Gen3 x4)
APUs da série AMD Ryzen
2 x Slots PCI Express x16 (modo PCIE1: Gen3x16; PCIE3: modo Gen3 x4)
2 x Slots PCI Express 3.0 x1
Suporta AMD Quad CrossFireX ™ e CrossFireX ™
1 x Soquete M.2 (chave E) com o módulo WiFi-802.11ac incluído

Armazenamento
6 x Conectores SATA3 de 6,0 Gb / s, suportam RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug
1 x Soquete Hyper M.2 (M2_1), suporta o tipo de chave M 2260/2280 / Módulo PCI Express 22110 M.2 até Gen4x4 (64 Gb / s) (com Matisse) ou Gen3x4 (32 Gb / s)
1 x Soquete M.2 (M2_3), suporta o tipo de chave M 2242/2260/2280 Módulo M.2 SATA3 de 6,0 Gb / se módulo M.2 PCI Express de até Gen3 x2 (16 Gb / s)

Conectores
1 x Conector de porta COM
1 x Conector SPI TPM
1 x LED de energia e Conector de alto-falante
2 x Conectores de LED RGB
2 x Conectores de endereçamento LED
1 x Conector de ventilador da CPU (4 pinos)
1 x Conector da ventoinha da CPU / bomba de água (4 pinos) (Controle de velocidade da ventoinha inteligente)
4 x Conectores da ventoinha da bomba de chassi / água (4 pinos) (Controle de velocidade da ventoinha inteligente)
1 x ATX Power de 24 pinos Conector
1 x Conector de alimentação de 12V 8 pinos
1 x Conector de alimentação de 12V 4 pinos
1 x Conector de áudio do painel frontal
2 x Conectores USB 2.0 (suporta 4 portas USB 2.0) (suporta proteção ESD)
1 x Conector USB 3.2 Gen1 (suporta 2 portas USB 3.2 Gen1) (suporta proteção ESD)

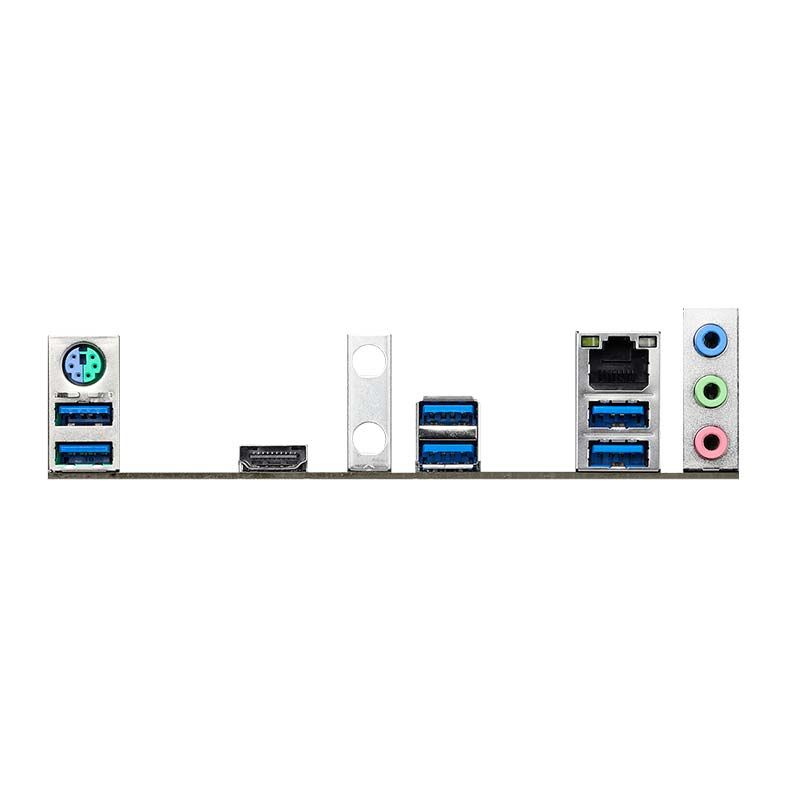

Painel Traseiro
2 x Portas de antena
1 x Porta PS / 2 de mouse / teclado
1 x Porta HDMI
6 x Portas USB 3.2 Gen1 (suporta proteção ESD)
1 x Porta RJ-45 LAN com LED (LED ACT / LINK e LED SPEED )
Conectores de áudio HD: Entrada de linha / Alto-falante frontal / Microfone

Software e UEFI
Software
- Utilitário da placa-mãe ASRock (Phantom Gaming Tuning)
- ASRock Polychrome SYNC
- Mestre da chave
ASRock - ASRock XFast LAN
UEFI
- ASRock UEFI ASRock Full HD
- ASRock Instant Flash

Monitor de Hardware
Sensor de temperatura: CPU, CPU / bomba de água, ventoinhas do chassi / bomba de água
Tacômetro da ventoinha: CPU, CPU / bomba de água, ventoinhas do chassi / bomba de água
Ventilador silencioso (Ajuste automático da velocidade da ventoinha do chassi pela temperatura da CPU): CPU, CPU / Bomba de água, ventoinhas do chassi / bomba de água
Controle de velocidade múltipla da ventoinha: CPU, CPU / bomba de água, ventoinhas do chassi / bomba de água
Monitoramento de tensão: + 12V, + 5V, + 3,3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM , 1,05V_PROM_S5, + 1,8V, VDDP

Sistema Operacional
Microsoft ® Windows ® 10 de 64 bits

Formato
ATX, 30.5 cm x 24.4 cm
