Placa Mae ASRock B450M Steel Legend DDR4 Socket AM4 Chipset AMD B450

Especificações

Marca
AsRock

Modelo
B450M STEEL LEGEND

CPU
Soquete AMD AM4
Design Digi Power
6 design de fase de energia

Chipset
AMD Promontory B450

Memória
Tecnologia de Memória Dual Channel DDR4
4 Slots DDR4 DIMM
CPUs AMD Ryzen (Pinnacle Ridge) suportam DDR4 3533+ (OC) / 3200 (OC) / 2933 (OC) / 2667/2400/2133 ECC e não-ECC, memória sem buffer *
CPUs da série AMD Ryzen (Summit Ridge) suportam DDR4 3466+ (OC) / 3200 (OC) / 2933 (OC) / 2667/2400/2133 ECC e não-ECC, memória sem buffer *
AMD As CPUs da série Ryzen (Raven Ridge) suportam memória sem buffer DDR4 3466+ (OC) / 3200 (OC) / 2933/2667/2400/2133
Máx. capacidade de memória do sistema: 64GB
Contato de ouro de 15μ em slots de DIMM
* Para CPUs da série Ryzen (Raven Ridge), o ECC é suportado apenas com CPUs PRO.

Bios
128Mb AMI UEFI Legal BIOS com suporte a GUI multilíngue
Suporta "Plug and Play"
Acordos de ativação de conformidade com ACPI 5.1 - Suporta jumperfree
Suporte a SMBIOS 2.3
DRAM Multi-ajuste de tensão

Gráficos
Gráficos integrados da série AMD Radeon ™ Vega na série Ryzen APU *
DirectX 12, Pixel Shader 5.0
Padrão de memória compartilhada 2GB. A memória compartilhada máxima suporta até 16 GB. * *
Dual saída de gráficos: Suporte HDMI e DisplayPort 1.2 portas por controladores de imagem independentes
Suporta HDMI 1.4 com máx. resolução até 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
Suporta DisplayPort 1.2 com máx. resolução de até 4K x 2K (4096x2160) @ 60Hz
Suporta Auto Lip Sync, Deep Colour (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI 1.4 (compatível com monitor HDMI é necessário)
Suporta HDCP 1.4 com HDMI 1.4 e Portas DisplayPort 1.2
Suporta a reprodução de 4K Ultra HD (UHD) com portas HDMI 1.4 e DisplayPort 1.2

Áudio
7.1 CH áudio HD com Content Protection (Realtek ALC892 Audio Codec)
Premium Blu-ray de áudio de apoio
Suportes Proteção contra Surtos
Nichicon Belas Áudio Série Ouro Caps
PCB Isolar Blindagem
Camadas PCB individuais para R / L de áudio Canal
Gold Audio Jacks

LAN
PCIE x1 Gigabit LAN 10/100/1000 Mb / s
Realtek RTL8111H
Suporta Wake-On-LAN
Suporta Proteção Lightning / ESD
Suporta Eficiência Energética Ethernet 802.3az
Suporta PXE

Slots
CPUs da série AMD Ryzen (Summit Ridge e Pinnacle Ridge)
1 x Slot PCI Express 3.0 x16 (modo PCIE2: x16)
1 x Slot PCI Express 2.0 x16 (PCIE3: modo x4)
CPUs AMD Ryzen (Raven Ridge)
1 x Slot PCI Express 3.0 x16 (modo PCIE2: x8) (Se você usar o APU série Athlon 2xxGE, o slot PCIE2 funcionará no modo x4).
1 x slot PCI Express 2.0 x16 (PCIE3: modo x4)
CPUs AMD Athlon série
1 x Slot PCI Express 3.0 x16 (PCIE2: modo x4)
1 x Slot PCI Express 2.0 x16 (PCIE3: modo x4)
1 x Slot PCI Express 2.0 x1
Suporta AMD Quad CrossFireX ™ e CrossFireX ™

Armazenamento
4 x Conectores SATA3 de 6,0 Gb / s, suporte a RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug

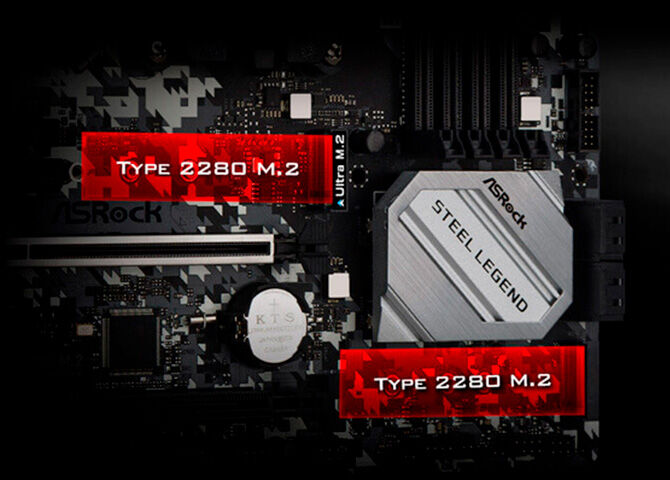

1 x Soquete Ultra M.2 (M2_1), suporta o tipo de chave M 2242/2260 / 2280 Módulo M.2 PCI Express até Gen3 x4 (32 Gb / s) (com Summit Summit, Raven Ridge e Pinnacle Ridge) ou Gen3 x2 (16 Gb / s) (com APU da série Athlon 2xxGE e Raven Ridge 2)
1 x Tomada M.2 (M2_2), suporta o tipo M Key 2230/2242/2260/2280 M.2 SATA3 módulo de 6,0 Gb / s

Conectores
1 x Conector de porta COM
1 x Conector de TPM
1 x Conector de intrusão de chassi
1 x LED de alimentação e Conector de alto-falante

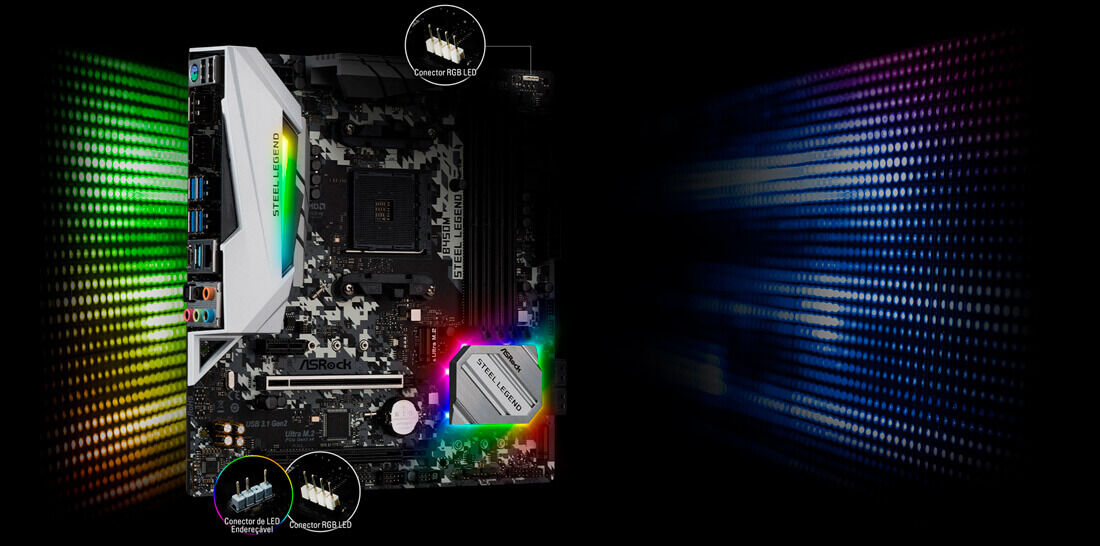

1 x Conector de LED RGB
1 x Conector de LED endereçável
1 x AMD Fan LED Header
1 x Conector da Ventoinha da CPU (4 pinos)
1 x Conector da Ventoinha da Bomba de Água / CPU (4 pinos) (Controle de Velocidade do Ventoinha Inteligente)
3 x Conectores da Ventoinha da Bomba de Água / Chassis ( 4 pinos) (Controle Inteligente da Velocidade do Ventoinha)
1 x Conector de alimentação ATX de 24 pinos
1 x Conector de alimentação de 8 pinos 12V
1 x Conector de áudio do painel frontal
2 x USB 2.0 Headers (suporte 4 portas USB 2.0) (Suporta proteção ESD)
1 x USB 3.1 Gen1 Header (Suporta 2 portas USB 3.1 Gen1) (Suporta proteção ESD)

Painel Traseiro
1 x Porta PS / 2 para mouse / teclado
1 x Porta HDMI
1 x DisplayPort 1.2
1 x Porta de saída SPDIF óptica
2 x Portas USB 2.0 (suporta proteção ESD)
1 x Porta USB 3.1 Gen2 tipo-A (10 Gb / s) (Suporta proteção ESD)
1 x Porta USB 3.1 Gen2 tipo C (10 Gb / s) (suporta proteção ESD)
4 x Portas USB 3.1 Gen1 (suporta proteção ESD)
1 x Porta RJ-45 LAN com LED (ACT / LINK LED e SPEED LED)
Entradas de áudio HD: Alto-falante traseiro / central / baixo / entrada de linha / alto-falante frontal / microfone (Gold Audio Jacks)

Software e UEFI
Software
ASRock A-Tuning
ASRock Polychrome SYNC
ASRock XFast LAN
UEFI
ASRock Full HD UEFI
ASRock Instant Flash
Instalador ASRock Easy RAID

Monitor de Hardware
Sensores de Temperatura: CPU, CPU / Bomba de Água, Chassis / Ventoinhas de Bomba de Água
Tacômetro de Ventoinha: CPU, CPU / Bomba de Água, Ventoinhas de Chassi / Bomba de Água
Ventoinha Silencioso (Ajuste automático da velocidade do Ventoinha pelo CPU): CPU, CPU / Ventoinhas da bomba de água, chassi / bomba de água
Ventoinha Controle de velocidade múltipla: CPU, CPU / Bomba de água, Ventoinhas da Chassi / Bomba de Água
Detecção CASE OPEN
Monitoramento de tensão: + 12V, + 5V, + 3.3V, Vcore

Recursos Únicos

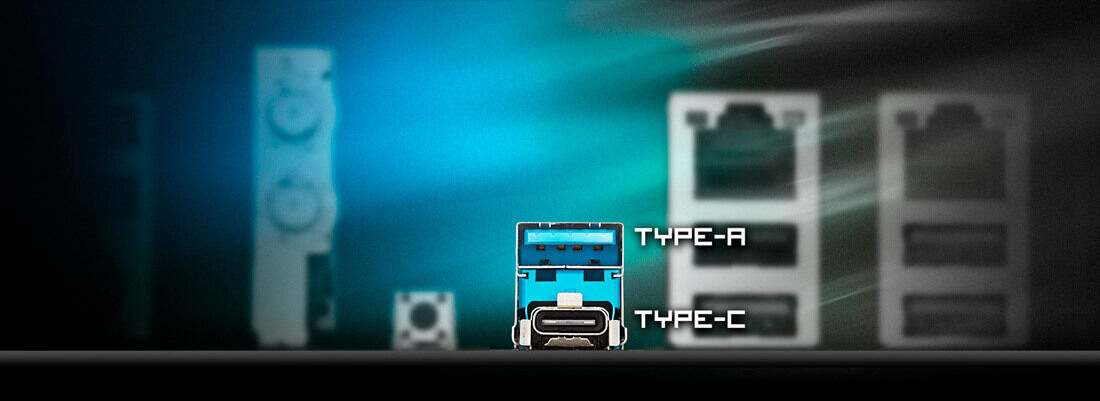

ASRock USB 3.1 Gen2
Porta tipo ASRock USB 3.1 Gen2 (10 Gb / s)
Porta ASRock USB 3.1 Gen2 tipo C (10 Gb / s)
Super liga ASRock

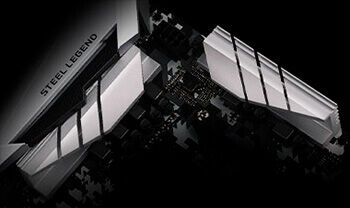

Dissipador de calor em liga de alumínio XXL

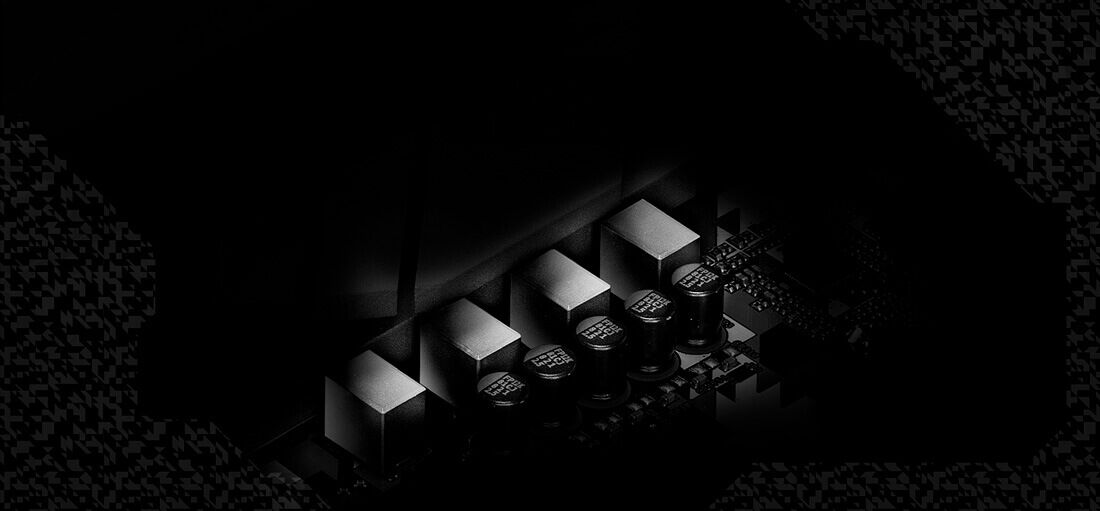

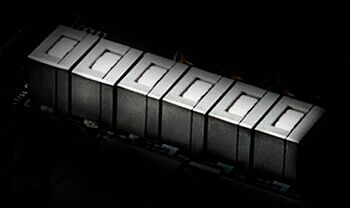

Afogador de potência 60A

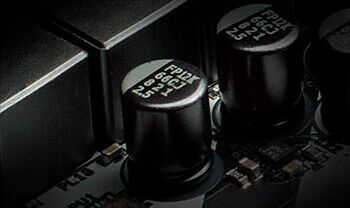

Nichicon 12K bonés pretos (100% Japão fez capacitores de polímeros condutores de alta qualidade)

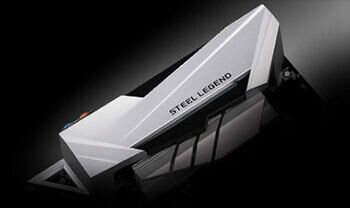

I / O Armadura

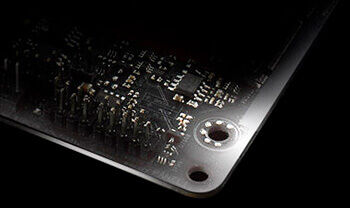

Sapphire PCB preto

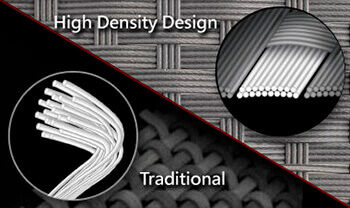

high Density tecido vidro PCB
2 onças de cobre PCB
slot ASRock Aço
ASRock Ultra M2 (PCIe Gen3 x4)
ASRock pico total de Protecção ( para todas as portas USB, de áudio, LAN)
ASRock Live Update e APP Shop
AMD StoreMI

Formato
Micro ATX, 24.4 cm x 24.4 cm
