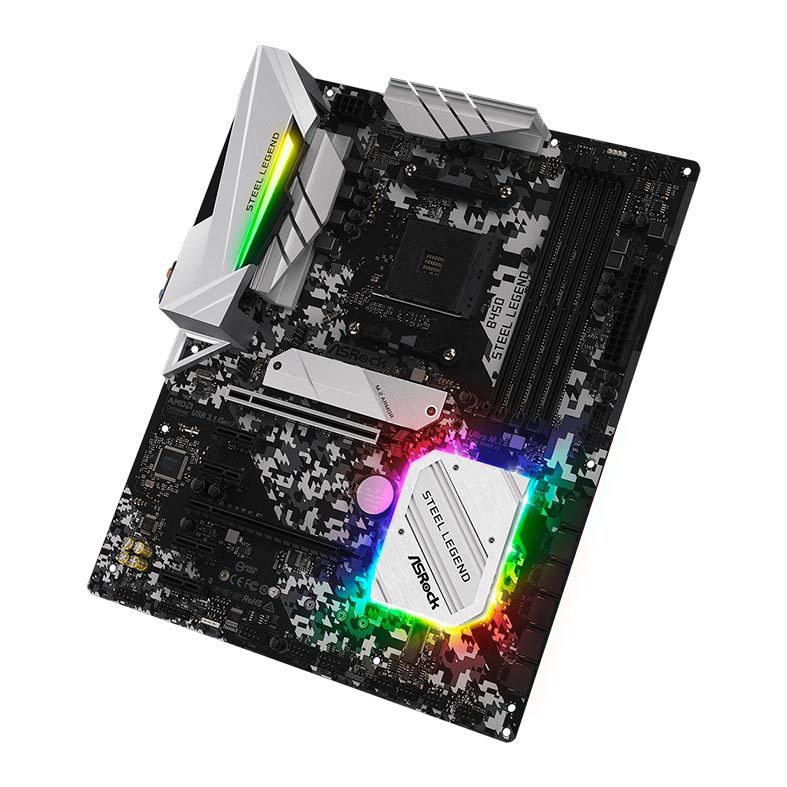

Placa Mae ASRock B450 Steel Legend DDR4 Socket AM4 Chipset AMD B450

Especificações

Marca
ASRock

Modelo
B450 Steel Legend DDR4

Característica Única
ASRock USB 3.1 Gen2
- Porta tipo ASRock USB 3.1 Gen2 (10 Gb / s)
- Porta ASRock USB 3.1 Gen2 tipo C (10 Gb / s)
Super liga ASRock
- Dissipador de calor em liga de alumínio XXL
- Afogador de potência 60A
- Nichicon 12K Tampas Pretas (100% Japão fez capacitores de polímero condutivo de alta qualidade)
- I / O Armor
- Preto Safira PCB
- Tecido de Vidro de Alta Densidade PCB
- 2oz PCB de Cobre
ASRock Slot de Aço
ASRock Cobertura Completa M.2 Dissipador
ASRock Ultra M.2 (PCIe Gen3 x4)
ASRock Ultra USB Power
Proteção ASRock Full Spike (para todas as portas USB, de áudio, LAN)
ASRock Live Update e APP Shop
AMD StoreMI

CPU
Soquete AMD AM4
Design Digi Power
6 design de fase de energia

Chipset
AMD Promontory B450

Memória
Tecnologia de Memória Dual Channel DDR4
- 4 Slots DDR4 DIMM
- CPUs AMD Ryzen (Pinnacle Ridge) suportam DDR4 3533+ (OC) / 3200 (OC) / 2933 (OC) / 2667/2400/2133 ECC e não-ECC, memória sem buffer
- CPUs da série AMD Ryzen (Summit Ridge) suportam DDR4 3466+ (OC) / 3200 (OC) / 2933 (OC) / 2667/2400/2133 ECC e não-ECC, memória sem buffer *
- AMD As CPUs da série Ryzen (Raven Ridge) suportam memória sem buffer DDR4 3466+ (OC) / 3200 (OC) / 2933/2667/2400/2133 *
- Máx. capacidade de memória do sistema: 64GB * *
- Contato de ouro de 15μ em slots de DIMM

BIOS
128Mb AMI UEFI Legal BIOS com suporte a GUI multilíngue
- Suporta "Plug and Play"
Acordos de ativação de conformidade com ACPI 5.1 - Suporta jumperfree
- Suporte a SMBIOS 2.3
- DRAM Multi-ajuste de tensão

Gráfico
Gráficos integrados da série AMD Radeon ™ Vega na série Ryzen APU *
- DirectX 12, Pixel Shader 5.0
- Padrão de memória compartilhada 2GB. A memória compartilhada máxima suporta até 16 GB.
- Dual saída de gráficos: Suporte HDMI e DisplayPort 1.2 portas por controladores de imagem independentes
- Suporta HDMI 1.4 com máx. resolução até 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Suporta DisplayPort 1.2 com máx. resolução de até 4K x 2K (4096x2160) @ 60Hz
- Suporta Auto Lip Sync, Deep Colour (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI 1.4 (compatível com monitor HDMI é necessário)
- Suporta HDCP 1.4 com HDMI 1.4 e Portas DisplayPort 1.2
- Suporta a reprodução de 4K Ultra HD (UHD) com portas HDMI 1.4 e DisplayPort 1.2

Áudio
Áudio de Áudio 7.1 CH com Proteção de Conteúdo (Codec de Áudio Realtek ALC892)
Suporte a Áudio Blu-ray Premium
Suporta Proteção contra Surtos
Bonés de Áudio Nichicon Fine Gold Series
Blindagem Isolada PCB
Camadas PCB Individuais para Áudio R / L
Gold Audio Jacks

LAN
PCIE x1 Gigabit LAN 10/100/1000 Mb / s
Realtek RTL8111H
Suporta Wake-On-LAN
Suporta Proteção Lightning / ESD
Suporta Eficiência Energética Ethernet 802.3az
Suporta PXE

Slots de Expansão
CPUs da série AMD Ryzen (Summit Ridge e Pinnacle Ridge)
2 x slots PCI Express 3.0 x16 (PCIE1: modo x16; PCIE4: modo x4)
CPUs AMD Ryzen (Raven Ridge)
2 x slots PCI Express 3.0 x16 (PCIE1: Modo x8; PCIE4: modo x4) (Se você usar a APU da série Athlon 2xxGE, a ranhura PCIE1 funcionará no modo x4.)
CPUs AMD Athlon
2 x Slots PCI Express 3.0 x16 (PCIE1: modo x4; PCIE4: modo x2)
4 slots PCI Express 2.0 x1 Suporta AMD Quad CrossFireX ™ e CrossFireX ™

Armazenamento
4 x Conectores SATA3 de 6,0 Gb / s, suporte a RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug *
2 x Conectores SATA3 de 6,0 Gb / s por ASMedia ASM1061, suporte a NCQ, AHCI e Hot Plug
1 x Soquete M.2 Ultra (M2_1), suporta o módulo M Express 2230/2242/2260/2280 M.2 PCI Express tipo chave até Gen3 x4 (32 Gb / s) (com Summit Summit, Raven Ridge e Pinnacle Ridge) ou Gen3 x2 (16 Gb / s) (com Athlon 2xxGE series APU e Raven Ridge 2) * *
1 x M.2 Soquete (M2_2), suporta M Tipo de chave 2230/2242/2260/2280/22110 M.2 SATA3 Módulo de 6,0 Gb / s e módulo M.2 PCI Express até Gen3 x2 (16 Gb / s)

Conectores Internos
1 x Conector de porta COM
1 x Conector de TPM
1 x LED de energia e alto-falante
1 x LED RGB Header
1 x Endereçado LED Header
1 x AMD Fan LED Header
1 x CPU Fan Connector (4 pinos)
1 x Conector da ventoinha da Bomba de Água / CPU (4 pinos) (Controle da Velocidade da ventoinha Inteligente)
3 x Conectores da ventoinha da Bomba de Água / Chassi (4 pinos) Fan Speed Control)
1 x Conector de alimentação ATX de 24 pinos
1 x Conector de alimentação de 12 pinos de 8V
1 x Conector de áudio do painel frontal
2 x USB 2.0 Headers (suporte 4 portas USB 2.0) (Suporta proteção ESD)
1 x USB 3.1 Gen1 Header (Suporta 2 portas USB 3.1 Gen1) (Suporta proteção ESD)

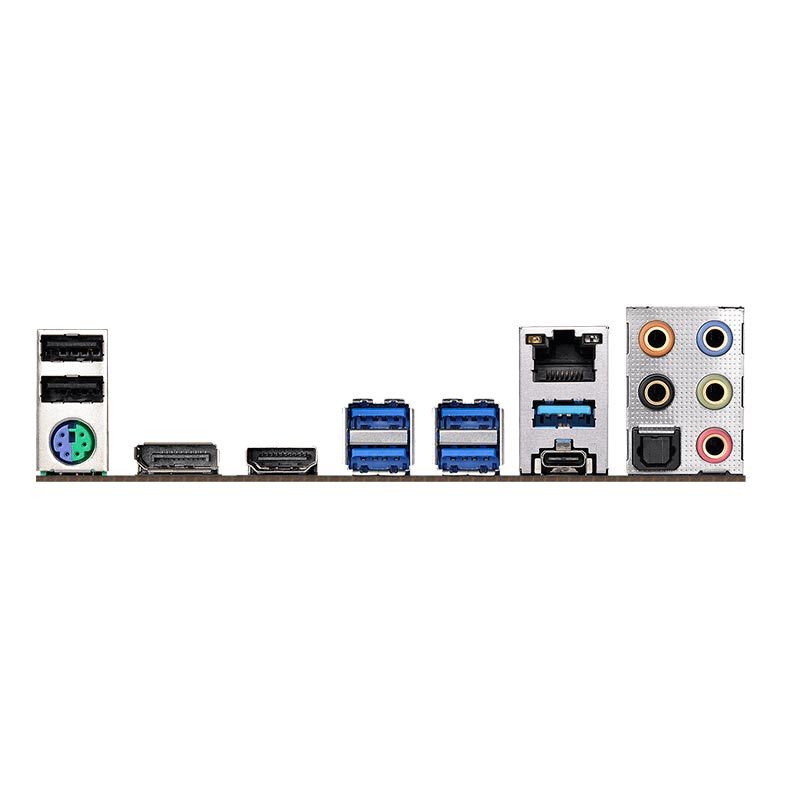

Painel Traseiro
1 x Porta PS / 2 para mouse / teclado
1 x Porta HDMI
1 x DisplayPort 1.2
1 x Porta de saída SPDIF óptica
2 x Portas USB 2.0 (suporta proteção ESD)
1 x Porta USB 3.1 Gen2 tipo-A (10 Gb / s) (Suporta proteção ESD)
1 x Porta USB 3.1 Gen2 tipo C (10 Gb / s) (suporta proteção ESD)
4 x Portas USB 3.1 Gen1 (suporta proteção ESD)
1 x LAN RJ-45 Porta com LED (LED ACT / LINK e LED SPEED)
Entradas de áudio HD: Alto-falante traseiro / central / baixo / entrada de linha / alto-falante frontal / microfone (Gold Audio Jacks)

Software e UEFI
Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- Instalador ASRock Easy RAID

Monitor de hardware
Temperatura Sensing: CPU, MB
Fan tacômetro: CPU, CPU / Bomba de água, Chassis / bomba de água Fans
Ventoinha silenciosa (Auto ajustar chassis velocidade da ventoinha, temperatura da CPU): CPU, CPU / bomba de água, ventoinhaes de gabinete / bomba de água
Controle de Velocidade Múltipla da ventoinha: CPU, CPU / Bomba de Água, Chassis / ventoinhaes da Bomba de Água
Monitoramento de tensão: + 12V, + 5V, + 3.3V, Vcore

Sistema Operacional
Microsoft ® Windows ® 10 de 64 bits

Formato
ATX, 30,5 x 24,4 cm
