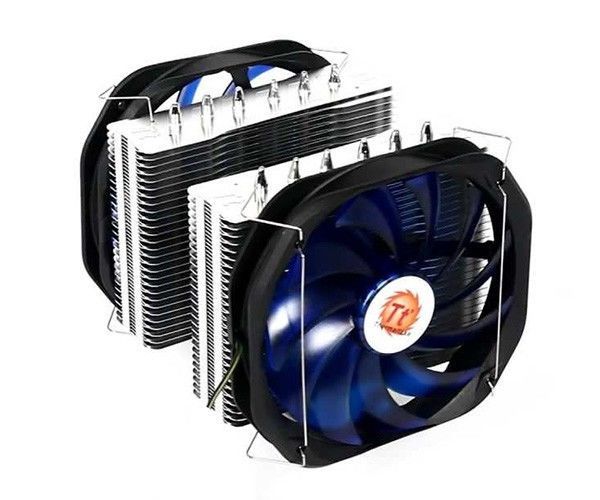

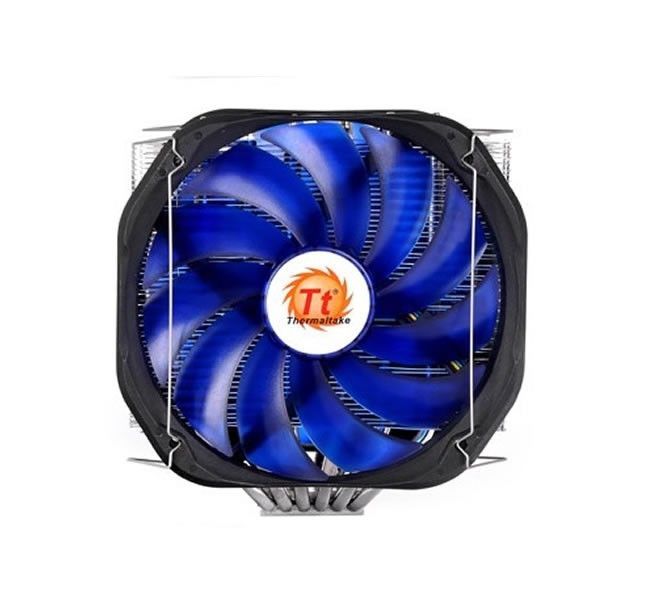

SKU: CLP0587ESPECIFICAÇÕES
Marca
Thermaltake
Modelo
Frio Extreme
P/N
CLP0587
Dimensões
148.2(L) x 151(W) x 160(H) mm (2 Fans)
Material
Aluminum Fins
Aluminum & Copper Base
Heatpipe
6mm x 6 PCS
Dimensões do Vent.
140(L) x 140(H) x 25(W) mm
Tensão
12 V
Corrente
0.5 A
Potência de Entrada
7.2 W
Velocidade do Ventilador
1200 ~ 1800 RPM
Max. Fluxo de Ar
106.2 CFM
Max. Pressão de Ar
2.34 mmH2O
Ruído
38 dBA ~ 18dBA
Vida Útil
100,000 Hours
Conector
4 Pin
Compatibilidade
Intel
LGA 2011
LGA 1366
LGA 1155/1156/1150
LGA 775
AMD
FM1
AM3+ / AM3
AM2+ / AM2
Instalação em Placa-mãe Intel
| Passo 1 | Passo 2 |
 |
 |
| Insira os quatro parafusos longos através do back-plate nas quatro furações da placa-mãe e prenda-os firmemente com os espaçadores de plástico. | Encaixe as duas barras mounting Intel nos quatro parafusos e prenda-as com as porcas de metal. |
| Passo 3 | Passo 4 |
 |
 |
| Para o LGA2011: utilize os parafusos para LGA 2011 prendendo-os na placa-mãe firmemente, utilize as barras de mouting para LGA 2011. Prenda-as com as quatro porcas firmemente. | Instale os clipes dos ventiladores no heat-sink. |
| Passo 5 | Passo 6 |
 |
 |
| Aplique uma fina camada de pasta térmica na CPU. | Parafuse o heat-sink no mounting instalado na placa-mãe firmemente. |
| Passo 7 | Passo 8 |
 |
 |
| Fixe os dois ventiladores aos clipes instalados no heat-sink. | Conecte os dois ventiladores no Controle de Velocidade VR. Conecte o cordão de força ao slot de CPU FAN diretamente no controlador. |
| Passo 9 | |
 |
|
| Conecte os cabos de 4 pinos ao conector CPU Fan da placa-mãe. Instalação está completa. |
Instalação em Placa-mãe AMD
| Passo 1 | Passo 2 |
 |
 |
| Insira os quatro parafusos longos através do back-plate nas quatro furações da placa-mãe e prenda-os firmemente com os espaçadores de plástico. | Encaixe as duas barras mounting AMD nos quatro parafusos e prenda-as com as porcas de metal. |
| Passo 3 | Passo 4 |
 |
 |
| Instale os clipes dos ventiladores no heat-sink. | Aplique uma fina camada de pasta térmica na CPU. |
| Passo 5 | Passo 6 |
 |
 |
| Parafuse o heat-sink no mounting instalado na placa-mãe firmemente. | Fixe os dois ventiladores aos clipes instalados no heat-sink. |
| Passo 7 | Passo 8 |
 |
 |
| Conecte os dois ventiladores no Controle de Velocidade VR. Conecte o cordão de força ao slot de CPU FAN diretamente no controlador. | Conecte os cabos de 4 pinos ao conector CPU Fan da placa-mãe. Instalação está completa. |
